产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | PNP |
| 输出极性 | DC |
| 内径 | 21 mm |
| 量筒 | 量筒 |
| 直径6 mm长度12 mm材料钢 1.0711 | 直径6 mm长度12 mm材料钢 1.0711 |
| 输出类型 | 3 线 |
| 直径 | 6 mm |
| 长度 | 12 mm |
| 材料 | 钢 1.0711 |
| 工作电压 | 10 ... 30 V DC |
| 开关频率 | 0 ... 1000 Hz |
| 迟滞 | 典型值为 5% |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 3 V |
| 工作电流 | 0 ... 200 mA |
| 空载电流 | ≤ 20 mA |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：电阻性 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 200 mA |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | PBT |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径4,6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,34 mm2长度L2 m | 导线端箍是电缆直径4,6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,34 mm2长度L2 m |

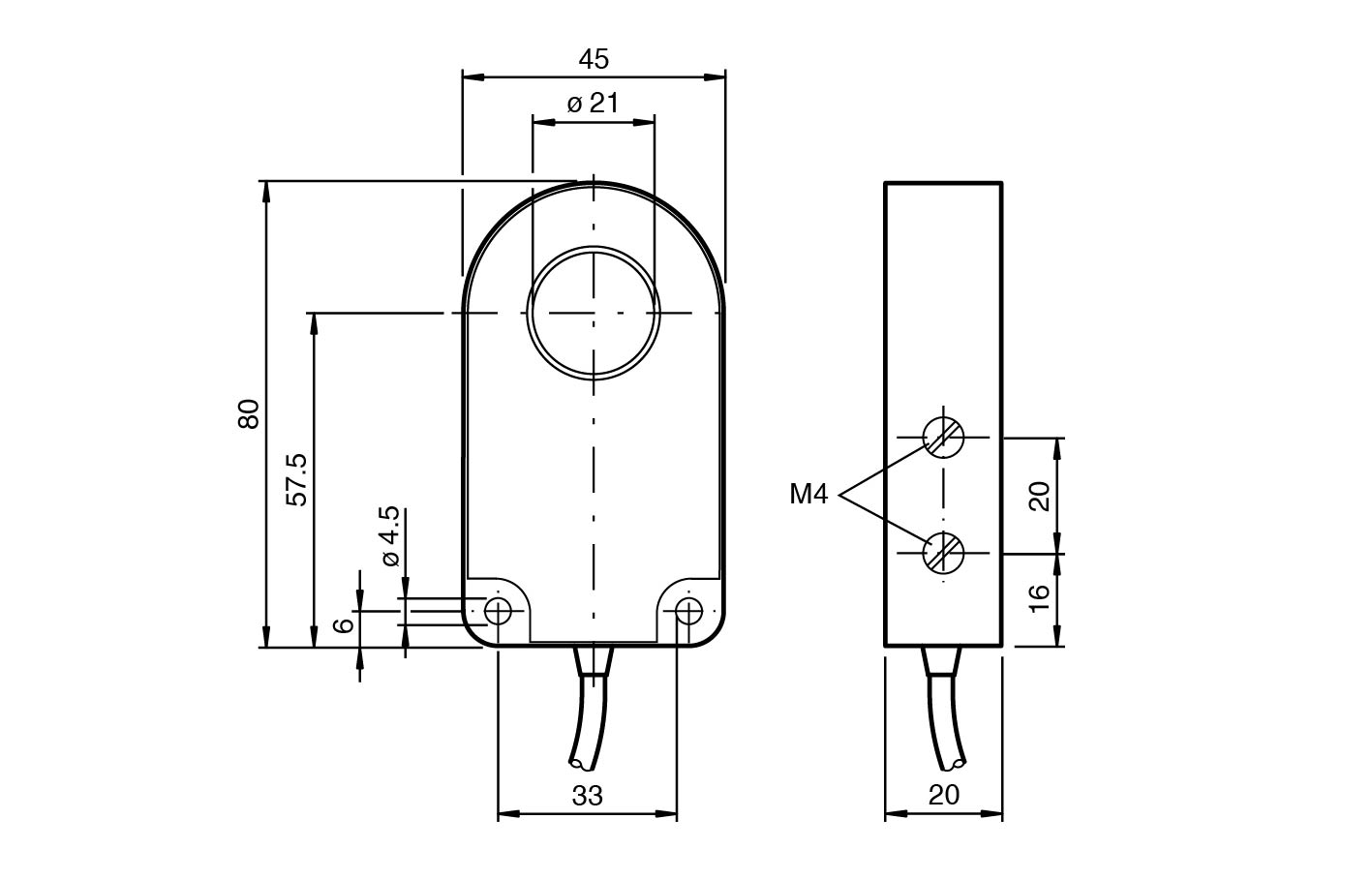

| 尺寸 | 尺寸 |
| 高度80 mm宽度45 mm长度20 mm | 高度80 mm宽度45 mm长度20 mm |
| 导线端箍 | 是 |
| 电缆直径 | 4,6 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PVC |
| 颜色 | 灰色 |
| 芯数 | 3 |
| 线芯横截面积 | 0,34 mm2 |
| 长度 | 2 m |
| 高度 | 80 mm |
| 宽度 | 45 mm |
| 长度 | 20 mm |
