产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 0 ... 30 m |
|---|---|
| 反射板的距离 | 0,3 ... 30 m |
| 检测范围极限值 | 42 m |
| 参考目标 | MH82 反射板 |
| 光源 | 激光二极管 |
| 光源类型 | 调制可见红光 |
| 偏振滤波片 | 是 |
| 激光额定值 | 激光额定值 |
| 注意激光 ， 切勿直视激光束激光等级1波长650 nm光束发散< 1,5 mrad脉冲长度大约 4,5 µs重复率大约 6 kHz ... 20 kHz最大脉冲能量4 nJ | 注意激光 ， 切勿直视激光束激光等级1波长650 nm光束发散< 1,5 mrad脉冲长度大约 4,5 µs重复率大约 6 kHz ... 20 kHz最大脉冲能量4 nJ |
| 光点直径 | 大约 45 mm 当 30 m |
| 发散角 | 发射器： < 0,1 ° 接收器： < 2 ° |
| 环境光限制 | 50000 Lux |
| 注意 | 激光 ， 切勿直视激光束 |
| 激光等级 | 1 |
| 波长 | 650 nm |
| 光束发散 | < 1,5 mrad |
| 脉冲长度 | 大约 4,5 µs |
| 重复率 | 大约 6 kHz ... 20 kHz |
| 最大脉冲能量 | 4 nJ |
| MTTFd | 560 a |
| 任务时间 (TM) | 10 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED |
| 功能指示灯 | 2 个黄色 LED，光束无阻碍时亮起，稳定性控制不足时闪烁，光束中断时熄灭 |
| 控制元件 | 灵敏度调节 （调节至小于有效工作范围的 25%） |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 最大 10 % |
| 空载电流 | ≤ 35 mA |
| 防护等级 | II， 当污染等级为 1-2 级（符合 IEC 60664-1 标准）时，额定绝缘电压 ≤ 250 V AC |
| 开关类型 | 亮时接通 |
| 信号输出 | 2 路 PNP，互补，短路保护，反极性保护 ，集电极开路 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 200 mA |
| 电压降 | ≤ 2,5 V DC |
| 开关频率 | 1000 Hz |
| 响应时间 | 0,5 ms |
| 产品标准 | EN 60947-5-2 |
| 激光安全 | IEC 60825-1:2014 |
| UL 认证 | E87056 ， 通过 cULus 认证 ， class 2 类供电电源 ， 类型等级 1 |
| FDA 认证 | IEC 60825-1:2014 符合 21 CFR 1040.10 和 1040.11，但不符合 IEC 60825-1 第 3 版（如 2019 年 5 月 8 日发布的第 56 号激光通知所述）。 |
| 环境温度 | -10 ... 50 °C (14 ... 122 °F) |
| 存储温度 | -40 ... 60 °C (-40 ... 140 °F) |
| 防护等级 | IP67 |
| 连接 | 固定缆线，230 mm，带 M12 x 1 公头连接器，4 针 |
| 材料 | 材料 |
| 外壳塑料 ABS光学端面塑料板 | 外壳塑料 ABS光学端面塑料板 |
| 质量 | 80 g |

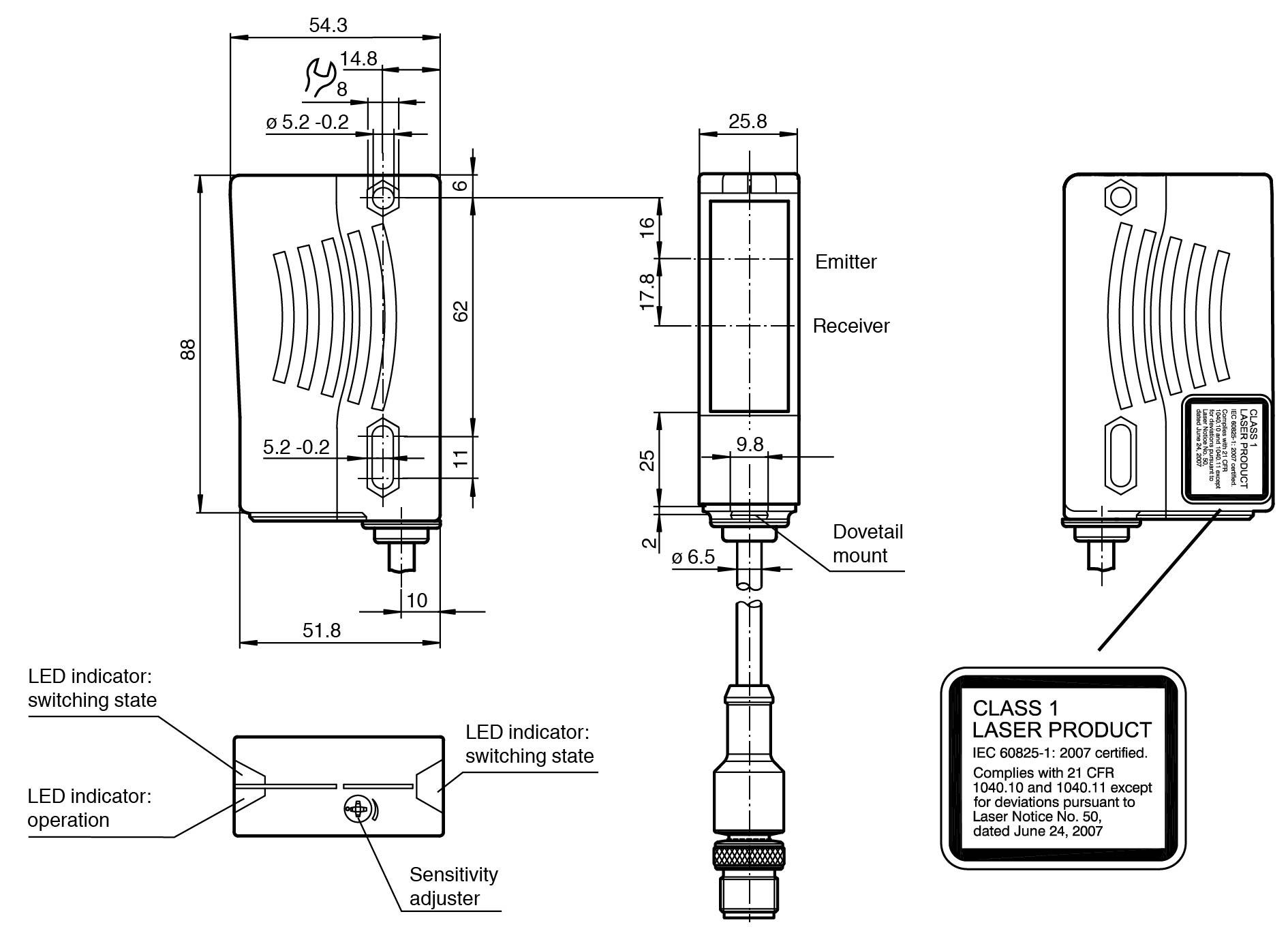

| 尺寸 | 尺寸 |
| 高度88 mm宽度25,8 mm深度54,3 mm | 高度88 mm宽度25,8 mm深度54,3 mm |
| 外壳 | 塑料 ABS |
| 光学端面 | 塑料板 |
| 高度 | 88 mm |
| 宽度 | 25,8 mm |
| 深度 | 54,3 mm |
