产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 0 ... 8 m |
|---|---|
| 反射板的距离 | 0,5 ... 8 m （盲区 0 ...0.2 m 渐弱） |
| 检测范围极限值 | 12 m |
| 参考目标 | H60 反射板 40 mm x 60 mm |
| 光源 | LED |
| 光源类型 | 调制可见红光 ， 660 nm |
| 偏振滤波片 | 是 |
| 光点直径 | 大约 160 mm 相距 8 m |
| 发散角 | 发射角 1.2°接收角 2° |
| 环境光限制 | 80000 Lux |
| MTTFd | 690 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED |
| 功能指示灯 | 2 个黄色 LED，光束无阻碍时亮起，稳定性控制不足时闪烁，光束中断时熄灭 |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 10 % |
| 空载电流 | ≤ 40 mA |
| 开关类型 | 亮时接通 |
| 信号输出 | 2 路 PNP，互补，短路保护，反极性保护 ，集电极开路 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 200 mA |
| 开关频率 | 1000 Hz |
| 响应时间 | 0,5 ms |
| 产品标准 | EN 60947-5-2 |
| UL 认证 | E87056 ， 通过 cULus 认证 ， class 2 类供电电源 ， 类型等级 1 |
| 环境温度 | -40 ... 60 °C (-40 ... 140 °F) |
| 存储温度 | -40 ... 60 °C (-40 ... 140 °F) |
| 防护等级 | IP67 |
| 连接 | 带 0.3 m 固定缆线和 4 针 M12 连接器 |
| 材料 | 材料 |
| 外壳塑料 ABS光学端面塑料 | 外壳塑料 ABS光学端面塑料 |
| 质量 | 70 g |

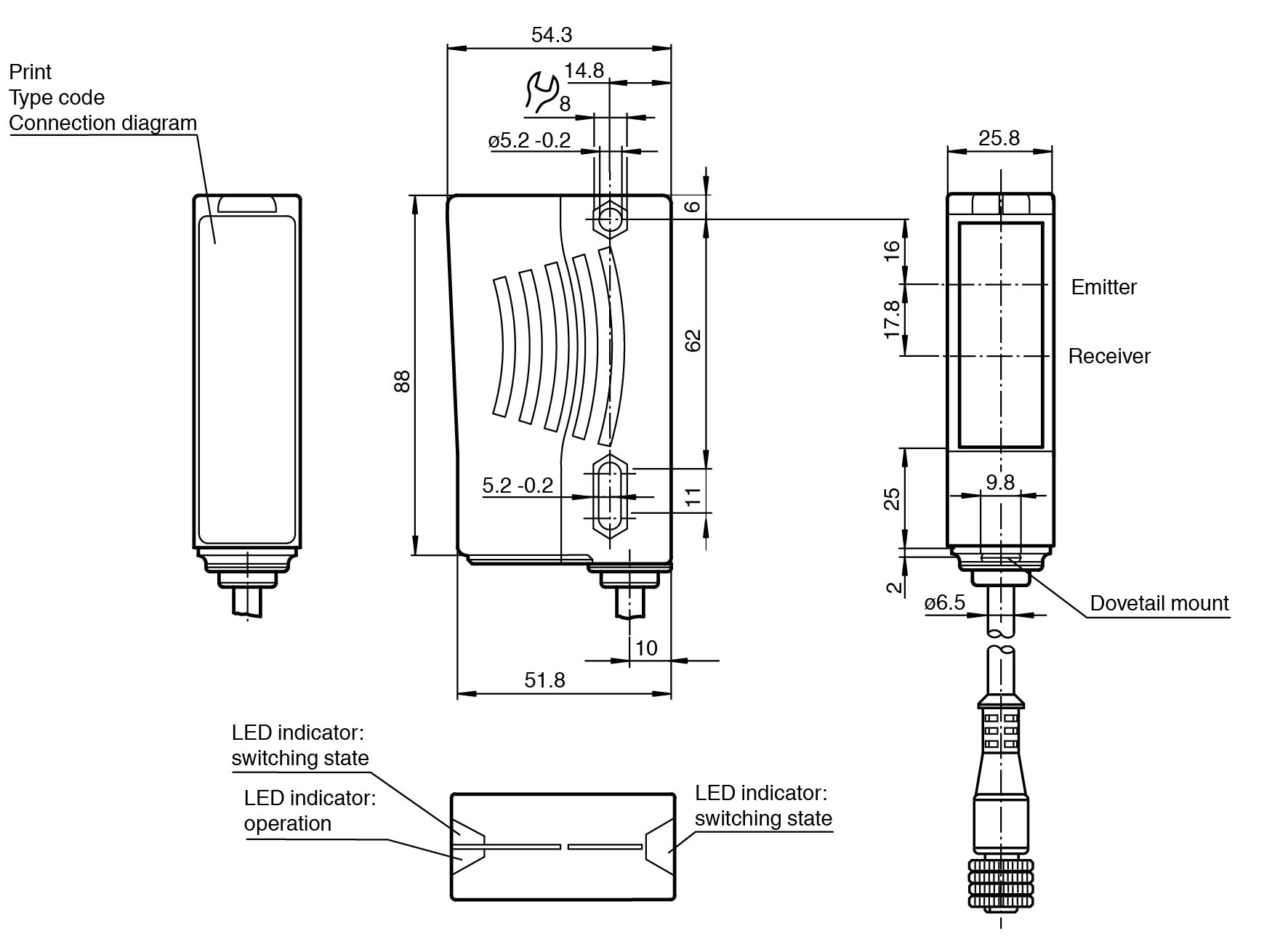

| 尺寸 | 尺寸 |
| 高度88 mm宽度25,8 mm深度54,3 mm | 高度88 mm宽度25,8 mm深度54,3 mm |
| 外壳 | 塑料 ABS |
| 光学端面 | 塑料 |
| 高度 | 88 mm |
| 宽度 | 25,8 mm |
| 深度 | 54,3 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
