TECHNICAL DATA
规格参数
通用规格
| 检测距离 | 100 ... 1500 mm |
|---|---|
| 最小检测范围 | 50 ... 200 mm |
| 最大检测范围 | 100 ... 1500 mm |
| 背景抑制 | 最大 检测范围上限的 + 10% |
| 光源 | 激光二极管 |
| 光源类型 | 调制可见红光 |
| 激光额定值 | 激光额定值 |
| 注意激光 ， 切勿直视激光束激光等级1波长650 nm光束发散< 1,5 mrad脉冲长度4,5 µs重复率大约 1,5 kHz最大脉冲能量17 nJ | 注意激光 ， 切勿直视激光束激光等级1波长650 nm光束发散< 1,5 mrad脉冲长度4,5 µs重复率大约 1,5 kHz最大脉冲能量17 nJ |
| 光斑表示 | 最大 1,5 mm x 4 mm ，光斑和外壳垂直 |
| 黑/白差 (6 %/90 %) | ≤ 40 % |
| 环境光限制 | 50000 Lux |
| 注意 | 激光 ， 切勿直视激光束 |
| 激光等级 | 1 |
| 波长 | 650 nm |
| 光束发散 | < 1,5 mrad |
| 脉冲长度 | 4,5 µs |
| 重复率 | 大约 1,5 kHz |
| 最大脉冲能量 | 17 nJ |
| MTTFd | 590 a |
| 任务时间 (TM) | 10 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED |
| 功能指示灯 | 2 个黄色 LED亮起：物体在扫描范围内熄灭：物体在扫描范围外 |
| 控制元件 | 感应范围调节器 ， 亮时接通/暗时接通转换开关 |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 10 % |
| 空载电流 | ≤ 40 mA |
| 防护等级 | II， 当污染等级为 1-2 级（符合 IEC 60664-1 标准）时，额定绝缘电压 ≤ 250 V AC |
| 可用前的时间延迟 | ≤ 2 s |
| 开关类型 | 亮通/暗通，可切换 |
| 信号输出 | 1 路推挽（4 合 1）输出，短路保护，反极性保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA |
| 开关频率 | 140 Hz |
| 响应时间 | 3,5 ms |
| 产品标准 | EN 60947-5-2 |
| 激光安全 | IEC 60825-1:2014 |
| UL 认证 | E87056 ， 通过 cULus 认证 ， class 2 类供电电源 ， 类型等级 1 |
| FDA 认证 | IEC 60825-1:2014 符合 21 CFR 1040.10 和 1040.11，但不符合 IEC 60825-1 第 3 版（如 2019 年 5 月 8 日发布的第 56 号激光通知所述）。 |
| 环境温度 | -10 ... 50 °C (14 ... 122 °F) |
| 存储温度 | -40 ... 60 °C (-40 ... 140 °F) |
| 防护等级 | IP67 |
| 连接 | 5 针 M12 x 1 塑料连接器 |
| 材料 | 材料 |
| 外壳塑料光学端面塑料板 | 外壳塑料光学端面塑料板 |
| 质量 | 大约 70 g |

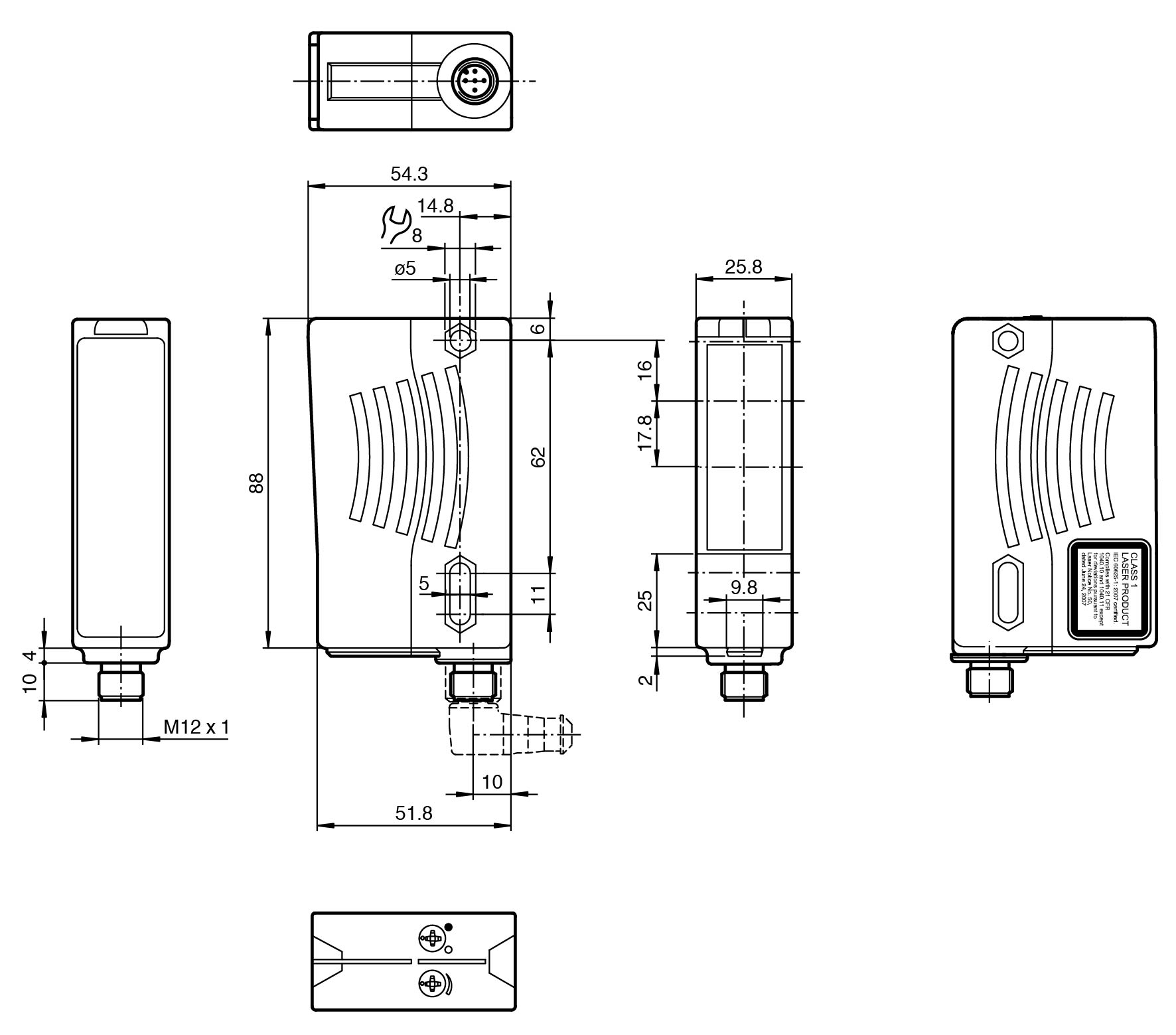

| 尺寸 | 尺寸 |
| 高度88 mm宽度25,8 mm深度54,3 mm | 高度88 mm宽度25,8 mm深度54,3 mm |
| 外壳 | 塑料 |
| 光学端面 | 塑料板 |
| 高度 | 88 mm |
| 宽度 | 25,8 mm |
| 深度 | 54,3 mm |
