TECHNICAL DATA
规格参数
通用规格
| 检测距离 | 20 ... 700 mm |
|---|---|
| 最小检测范围 | 20 ... 200 mm |
| 最大检测范围 | 20 ... 700 mm |
| 背景抑制 | 最大 检测范围上限的 + 10% |
| 光源 | 红外发光二极管 |
| 光源类型 | 调制红外光 ， 880 nm |
| 黑/白差 (6 %/90 %) | < 8 % |
| 光点直径 | 大约 24 mm 在 700 mm 距离处 |
| 发散角 | 发射角 2°接收角 2° |
| 环境光限制 | 50000 Lux |
| MTTFd | 720 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED |
| 功能指示灯 | 2 个黄色 LED亮起：物体在扫描范围内熄灭：物体在扫描范围外 |
| 控制元件 | 感应范围调节器 ， 亮时接通/暗时接通转换开关 |
| 工作电压 | 24 V DC ± 20% |
| 纹波 | 10 % |
| 空载电流 | ≤ 40 mA |
| 开关类型 | 亮通/暗通可切换 |
| 信号输出 | 2 路 PNP，互补，短路保护，反极性保护 ，集电极开路 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 200 mA |
| 开关频率 | 250 Hz |
| 响应时间 | 2 ms |
| 产品标准 | EN 60947-5-2 |
| UL 认证 | E87056 ， 通过 cULus 认证 ， class 2 类供电电源 ， 类型等级 1 |
| 环境温度 | -40 ... 60 °C (-40 ... 140 °F) |
| 存储温度 | -40 ... 60 °C (-40 ... 140 °F) |
| 防护等级 | IP67 |
| 连接 | 5 针 M12 x 1 连接器 |
| 材料 | 材料 |
| 外壳塑料光学端面塑料板 | 外壳塑料光学端面塑料板 |
| 质量 | 70 g |

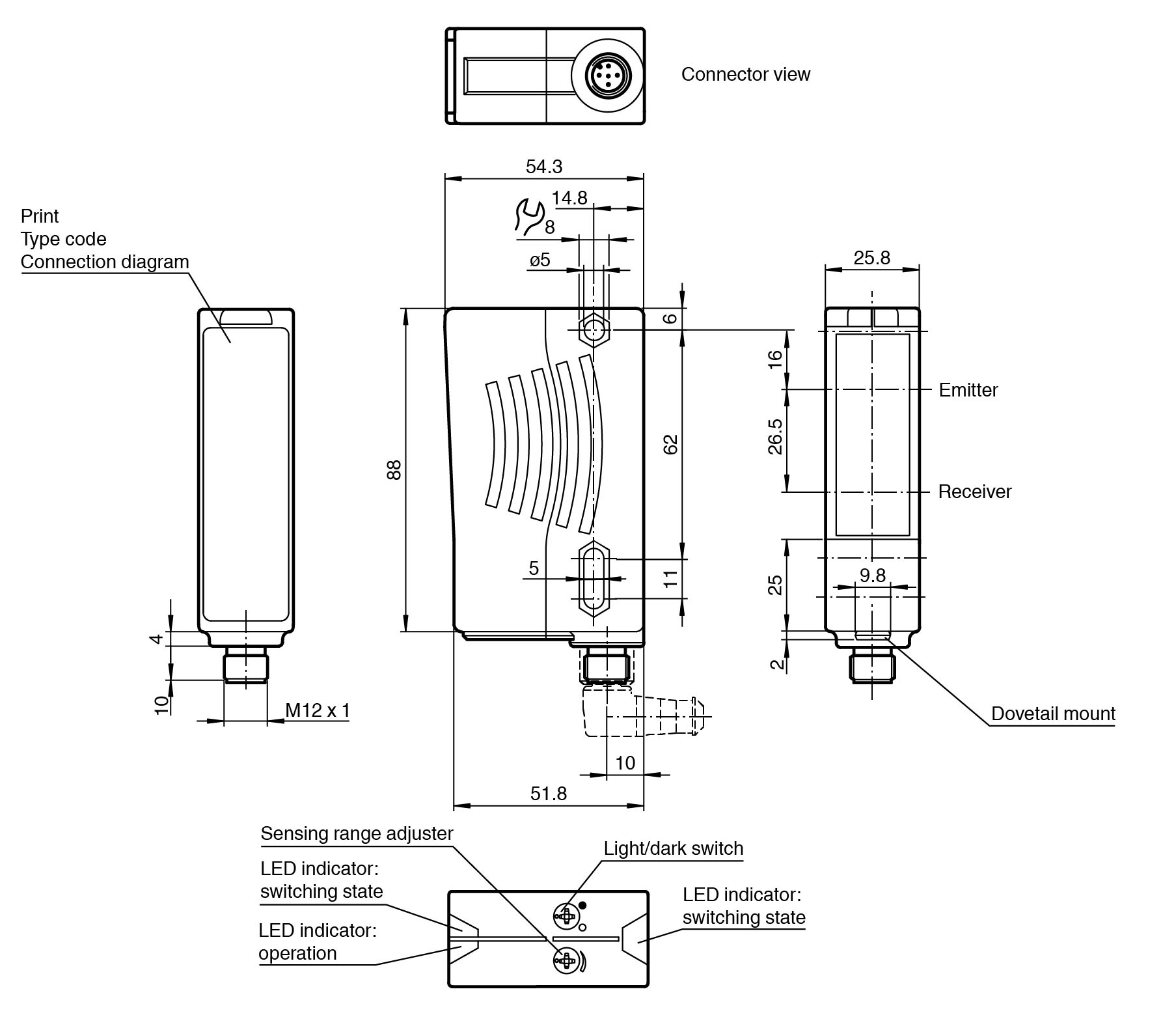

| 尺寸 | 尺寸 |
| 高度88 mm宽度25,8 mm深度54,3 mm | 高度88 mm宽度25,8 mm深度54,3 mm |
| 注意 | 加热型透镜 |
| 外壳 | 塑料 |
| 光学端面 | 塑料板 |
| 高度 | 88 mm |
| 宽度 | 25,8 mm |
| 深度 | 54,3 mm |
