产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 检测距离 | 20 ... 2000 mm ， 可调 |
|---|---|
| 最小检测范围 | 20 ... 200 mm |
| 最大检测范围 | 20 ... 2000 mm |
| 光源 | LED |
| 光源类型 | 调制可见红光 ， 660 nm |
| 黑/白差 (6 %/90 %) | < 40 % |
| 光点直径 | 大约 50 mm 相距 2000 mm |
| 发散角 | 发射器： 1,2 ° ， 接收器： 2 ° |
| 环境光限制 | 50000 Lux |
| MTTFd | 1982,2 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 功能指示灯 | 黄色 LED：开关状态 |
| 控制元件 | 感应范围调节器 |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 10 % |
| 空载电流 | ≤ 40 mA |
| 防护等级 | 2 ， 当污染等级为 1-2 级（符合 IEC 60664-1 标准）时，额定电压 ≤ 300 V AC |
| 开关类型 | 亮时接通 |
| 信号输出 | 2 路推挽式（4 合 1）输出，短路保护，反极性保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA |
| 开关频率 | 125 Hz |
| 响应时间 | 4 ms |
| 产品标准 | EN 60947-5-2 |
| CE 符合性 | 是 |
| UL 认证 | cULus |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 60 °C (-13 ... 140 °F) |
| 存储温度 | -40 ... 75 °C (-40 ... 167 °F) |
| 防护等级 | IP65 |
| 连接 | 塑料连接器 M12 x 1，4 针 |
| 材料 | 材料 |
| 外壳塑料 ABS光学端面塑料 | 外壳塑料 ABS光学端面塑料 |
| 质量 | 70 g |

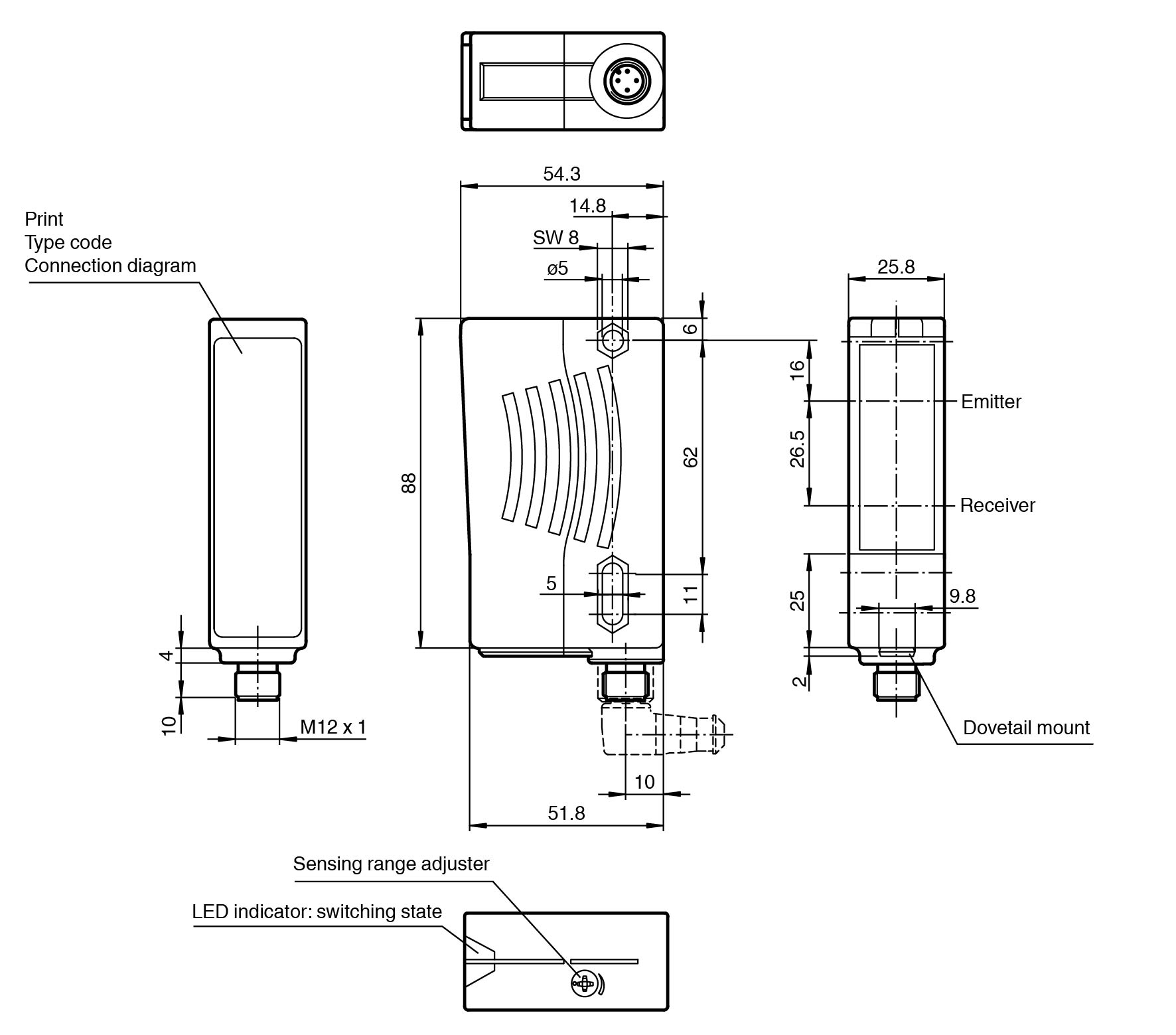

| 尺寸 | 尺寸 |
| 高度88 mm宽度25,8 mm深度54,3 mm | 高度88 mm宽度25,8 mm深度54,3 mm |
| 外壳 | 塑料 ABS |
| 光学端面 | 塑料 |
| 高度 | 88 mm |
| 宽度 | 25,8 mm |
| 深度 | 54,3 mm |
