TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 0 ... 9000 mm |
|---|---|
| 反射板的距离 | 20 ... 9000 mm |
| 检测范围极限值 | 12 m |
| 参考目标 | 反射板 C110-2 |
| 光源 | LED |
| 光源类型 | 调制可见红光 ， 630 nm |
| 偏振滤波片 | 是 |
| 光点直径 | 大约 200 mm 相距 6 m |
| 发散角 | 3 ° |
| 环境光限制 | 50000 Lux |
| MTTFd | 790 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED：通电 |
| 功能指示灯 | 黄色 LED：1.LED 常亮：信号 > 2 x 开关点（功能预留）2.LED 闪烁：信号在 1 x 开关和 2 x 开关点之间3.LED 熄灭：信号 < 开关点 |
| 工作电压 | 12 ... 30 V DC |
| 空载电流 | ≤ 40 mA |
| 功耗 | ≤ 1 W |
| 开关类型 | 亮时接通 |

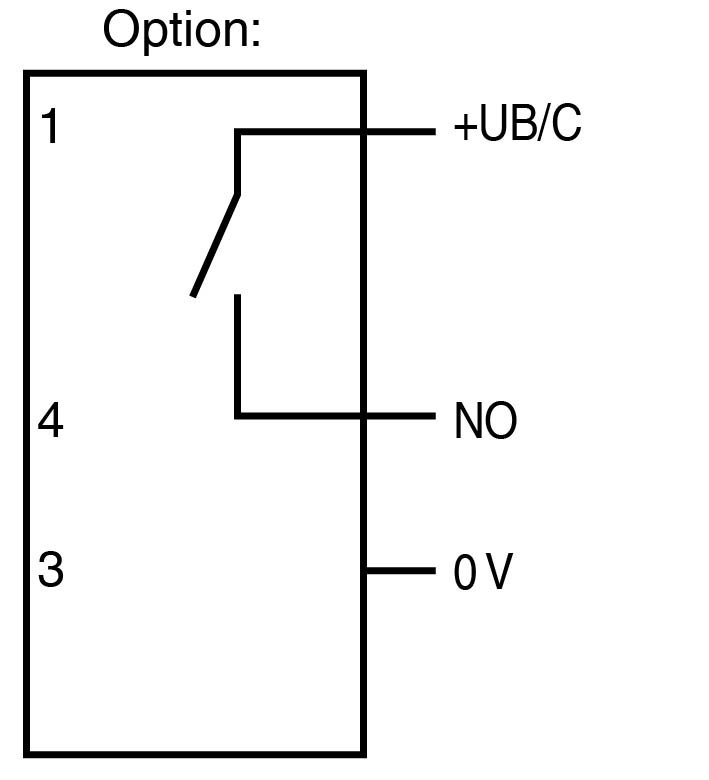

| 信号输出 | 继电器，1 个常开 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 3 A |
| 开关电源 | 直流：最大 90 W |
| 开关频率 | 20 Hz |
| 响应时间 | ≤ 25 ms |
| 产品标准 | IEC / EN 60947-5-2 |
| UL 认证 | cULus 认证，2 类电源，1 类外壳 |
| 环境温度 | -25 ... 55 °C (-13 ... 131 °F) |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 防护等级 | IP67 |
| 连接 | 单端阳头线组，直角型，M12，3 针 |
| 材料 | 材料 |
| 外壳聚碳酸酯光学端面PMMA | 外壳聚碳酸酯光学端面PMMA |
| 电缆 | 电缆 |
| 长度L3 m | 长度L3 m |
| 质量 | 225 g |

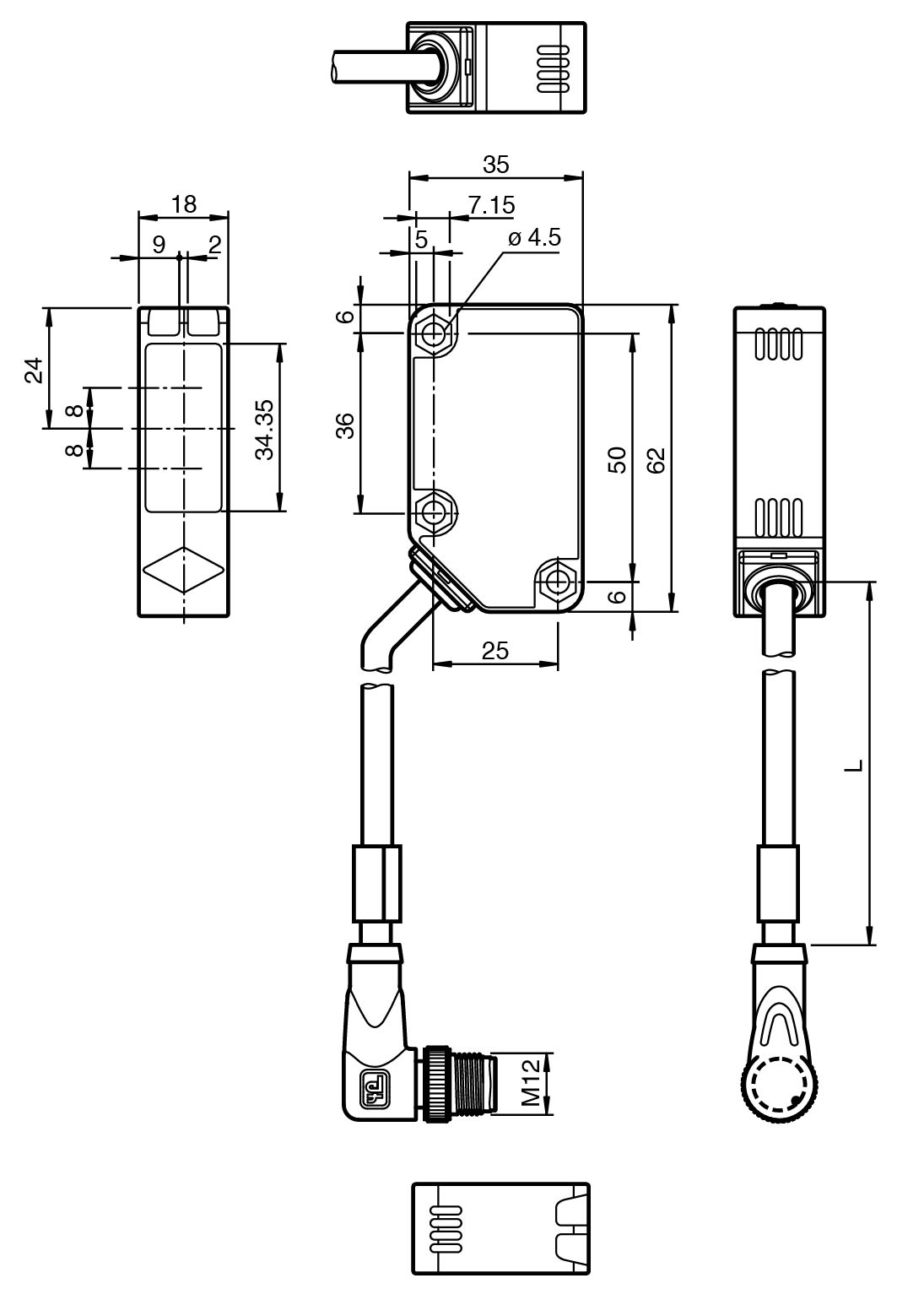

| 尺寸 | 尺寸 |
| 高度62 mm宽度18 mm深度35 mm | 高度62 mm宽度18 mm深度35 mm |
| 外壳 | 聚碳酸酯 |
| 光学端面 | PMMA |
| 长度 | 3 m |
| 高度 | 62 mm |
| 宽度 | 18 mm |
| 深度 | 35 mm |
