TECHNICAL DATA
规格参数
通用规格
| 检测距离 | 0 ... 800 mm |
|---|---|
| 调整范围 | 150 ... 800 mm |
| 参考目标 | 标准白 200 mm x 200 mm |
| 光源 | 红外发光二极管 |
| 光源类型 | 调制红外光 |
| 环境光限制 | IEC / EN 60947-5-2 ， 10000 Lux |
| MTTFd | 800 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 功能指示灯 | 黄色 LED：开关状态红色 LED：故障前指示 |
| 控制元件 | 感应范围调节器，亮通/暗通切换开关 |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 10 % |
| 空载电流 | ≤ 20 mA |
| 可用前的时间延迟 | ≤ 300 ms |
| 故障前指示输出 | 1 路 PNP，稳定性控制不足时亮起 |
| 开关类型 | 亮通/暗通 |
| 信号输出 | 1 路 PNP 输出，短路保护，反极性保护，集电极开路 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 200 mA ， 阻抗负载 |
| 电压降 | ≤ 3 V |
| 开关频率 | ≤ 300 Hz |
| 响应时间 | ≤ 1,5 ms |
| 产品标准 | EN 60947-5-2 |
| 认证 | CE |
| 环境温度 | -25 ... 55 °C (-13 ... 131 °F) |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 防护等级 | IP54 |
| 连接 | 端子盒 PG9 ， ≤ 0,75 mm2 |
| 材料 | 材料 |
| 外壳PBT光学端面PMMA | 外壳PBT光学端面PMMA |
| 质量 | 大约 100 g |

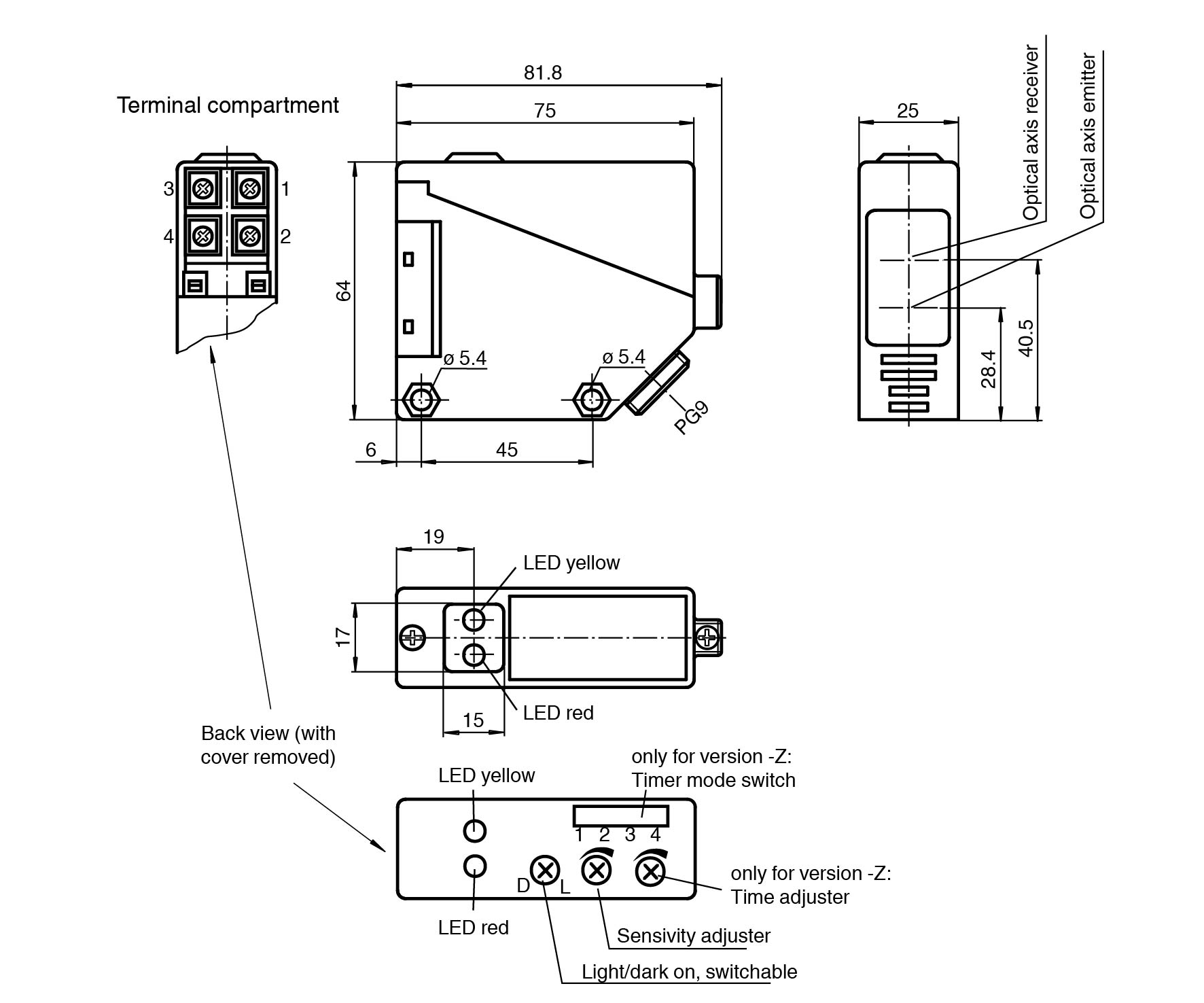

| 尺寸 | 尺寸 |
| 高度64 mm宽度25 mm深度75 mm | 高度64 mm宽度25 mm深度75 mm |
| 外壳 | PBT |
| 光学端面 | PMMA |
| 高度 | 64 mm |
| 宽度 | 25 mm |
| 深度 | 75 mm |
| 供货范围 | 辅助安装件 |
