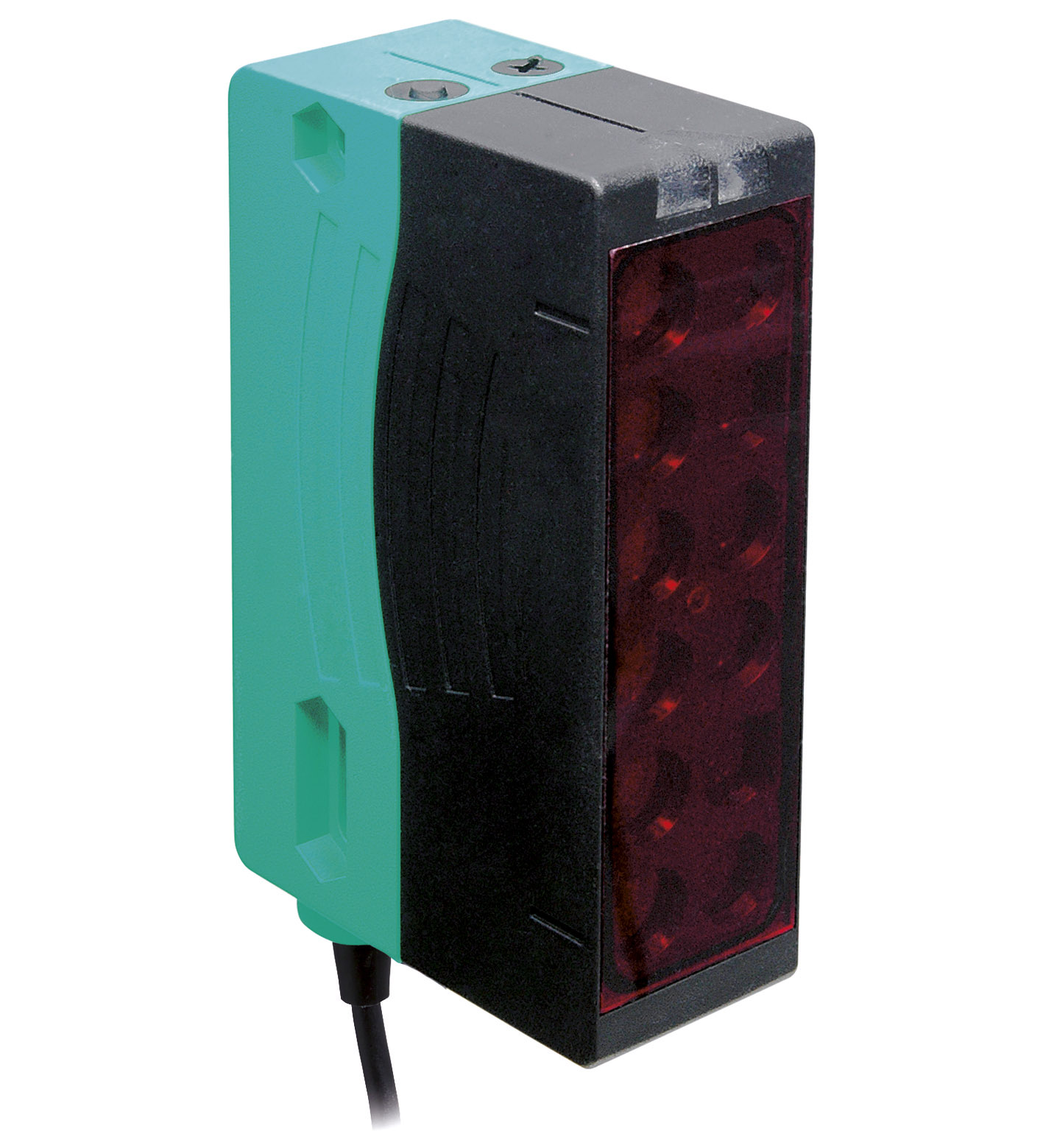

TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 0 ... 4 m |
|---|---|
| 反射板的距离 | 反射板 A80： 0,4 ... 4 m ，H85-2 反射板： 0,2 ... 4 m ，金属箔反射板 OFR-100/100： 0,4 ... 3 m |
| 检测范围极限值 | 5,6 m |
| 感应范围 | 典型值 60 mm ， 物体必须在一个维度中完全覆盖反射板 |
| 参考目标 | 反射板 A80 H85-2 反射板 金属箔反射板 OFR-100/100 |
| 光源 | LED |
| 光源类型 | 调制可见红光 ， 625 nm |
| 偏振滤波片 | 是 |
| 光束数 | 6 |
| 光点直径 | 大约 220 mm 在检测范围内 4 m |
| 发散角 | +/- 2,5 ° |
| 环境光限制 | 5000 Lux |
| 分辨率 | 12 mm |
| MTTFd | 310 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED，常亮 通电 欠压指示器：绿色 LED，闪烁（大约 0.8 Hz） 短路 : 绿色 LED 闪烁（约 4 Hz） |
| 功能指示灯 | 2 个黄色 LED，光束无阻碍时亮起，稳定性控制不足时闪烁，光束中断时熄灭 示教：黄色/绿色 LED；等相位闪烁；2.5 Hz 转换信号跟踪：黄色 LED，以 1 Hz 频率闪烁/2 倍速度闪烁 |
| 控制元件 | 示教按键 |
| 工作电压 | 12 ... 30 V DC |
| 纹波 | 最大 10 % |
| 空载电流 | 最大 50 mA |
| 开关类型 | 亮通/暗通 |
| 信号输出 | 2 路推挽（4 合 1）互补输出，短路保护，反极性保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA |
| 电压降 | ≤ 2,5 V DC |
| 开关频率 | 230 Hz |
| 响应时间 | 1 ms |
| 产品标准 | EN 60947-5-2 |
| UL 认证 | cULus 认证，2 类电源 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -30 ... 60 °C (-22 ... 140 °F) -10 ... 40 °C (14 ... 104 °F) 用于非激活信号跟踪 |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 防护等级 | IP67 |
| 连接 | 300 mm 固定缆线，带 4 针 M12 x 1 连接器 |
| 材料 | 材料 |
| 外壳塑料 ABS光学端面塑料板 | 外壳塑料 ABS光学端面塑料板 |
| 质量 | 100 g |

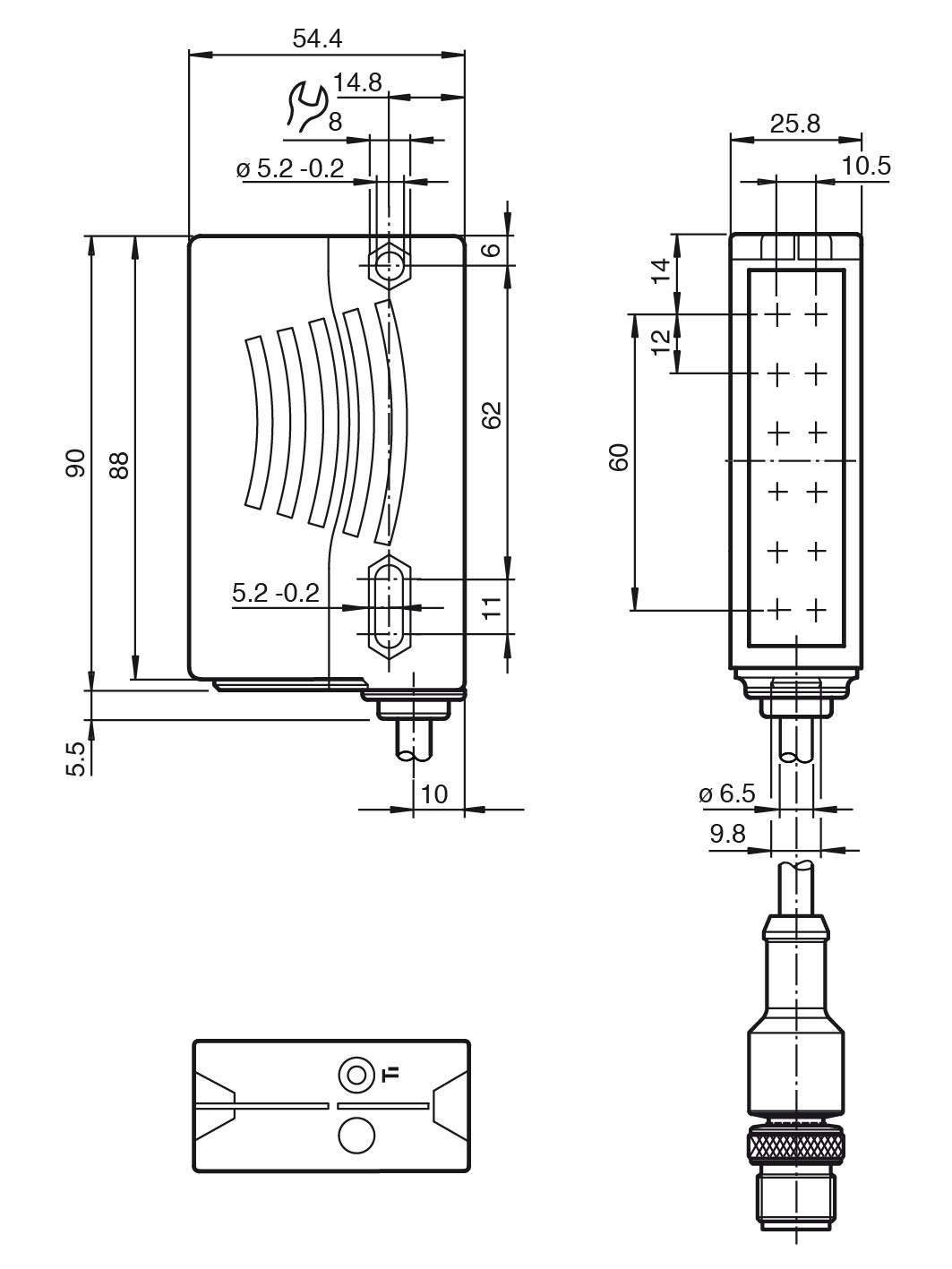

| 尺寸 | 尺寸 |
| 高度88 mm宽度25,8 mm深度54,3 mm | 高度88 mm宽度25,8 mm深度54,3 mm |
| 外壳 | 塑料 ABS |
| 光学端面 | 塑料板 |
| 高度 | 88 mm |
| 宽度 | 25,8 mm |
| 深度 | 54,3 mm |
