产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 检测距离 | 50 ... 1000 mm |
|---|---|
| 最小检测范围 | 50 ... 150 mm |
| 最大检测范围 | 50 ... 1000 mm |
| 光源 | 红外发光二极管 |
| 光源类型 | 调制红外光 |
| 黑/白差 (6 %/90 %) | < 10 % |
| 光点直径 | 25 mm 在 1000 mm 检测范围处 |
| 发散角 | 1,5 ° |
| 环境光限制 | 12000 Lux |
| MTTFd | 850 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 功能指示灯 | 黄色 LED，当接收器接收到光时亮起 |
| 控制元件 | 用于亮通/暗通切换的编程开关 |
| 控制元件 | 感应范围调节器 |
| 工作电压 | 12 ... 240 V AC/DC （自动适应 +UB） |
| 功耗 | 3 VA |
| 开关类型 | 亮通/暗通 |
| 信号输出 | 1 路继电器输出，常开常闭可选 |
| 开关电压 | 最大 240 V AC |
| 开关电流 | 最大 2 A |
| 开关频率 | 10 Hz |
| 响应时间 | 50 ms |
| 产品标准 | EN 60947-5-2 |
| EAC 符合性 | TR CU 020/2011 TR CU 004/2011 |
| UL 认证 | cULus |
| CCC 认证 | 通过中国强制性产品认证 (CCC) |
| 环境温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 存储温度 | -20 ... 75 °C (-4 ... 167 °F) |
| 防护等级 | IP65 |
| 连接 | 连接器，M18 x 1，4 针，带无线弯型缆线插座 |
| 材料 | 材料 |
| 外壳Terluran® GV15光学端面玻璃 | 外壳Terluran® GV15光学端面玻璃 |
| 质量 | 180 g |

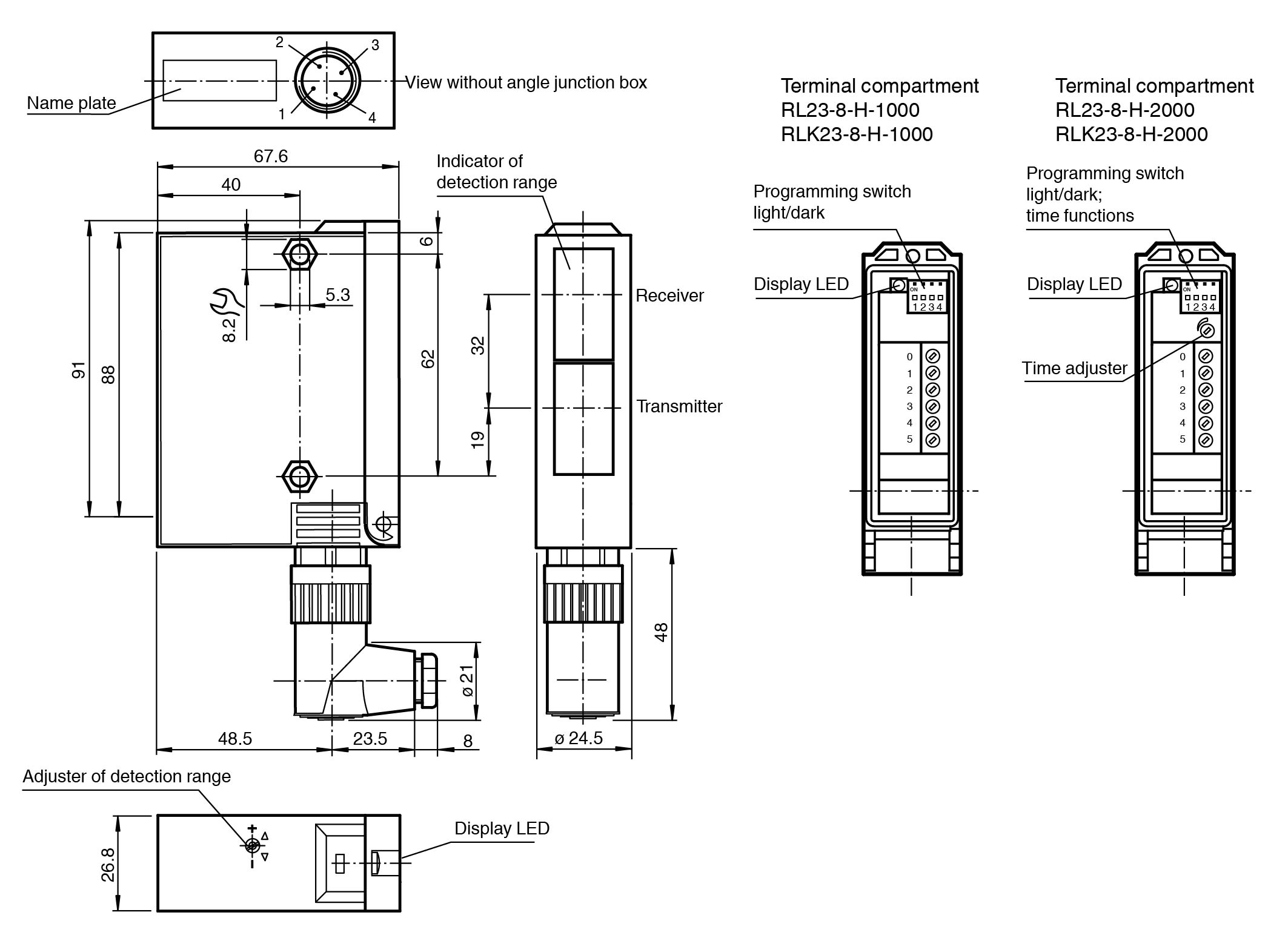

| 尺寸 | 尺寸 |
| 高度91 mm宽度26,8 mm深度67,6 mm | 高度91 mm宽度26,8 mm深度67,6 mm |
| 外壳 | Terluran® GV15 |
| 光学端面 | 玻璃 |
| 高度 | 91 mm |
| 宽度 | 26,8 mm |
| 深度 | 67,6 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
