TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 0 ... 30 m |
|---|---|
| 反射板的距离 | 0,3 ... 30 m |
| 检测范围极限值 | 42 m |
| 参考目标 | MH82 反射板 |
| 光源 | 激光二极管 |
| 光源类型 | 调制可见红光 |
| 偏振滤波片 | 是 |
| 激光额定值 | 激光额定值 |
| 注意激光 ， 切勿直视激光束激光等级1波长650 nm光束发散< 1,5 mrad脉冲长度大约 4,5 µs重复率大约 6 kHz ... 20 kHz最大脉冲能量4 nJ | 注意激光 ， 切勿直视激光束激光等级1波长650 nm光束发散< 1,5 mrad脉冲长度大约 4,5 µs重复率大约 6 kHz ... 20 kHz最大脉冲能量4 nJ |
| 光点直径 | 大约 45 mm 当 30 m |
| 发散角 | 发射器： < 0,1 ° 接收器： < 2 ° |
| 环境光限制 | 50000 Lux |
| 注意 | 激光 ， 切勿直视激光束 |
| 激光等级 | 1 |
| 波长 | 650 nm |
| 光束发散 | < 1,5 mrad |
| 脉冲长度 | 大约 4,5 µs |
| 重复率 | 大约 6 kHz ... 20 kHz |
| 最大脉冲能量 | 4 nJ |
| MTTFd | 450 a |
| 任务时间 (TM) | 10 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED |
| 功能指示灯 | 2 个黄色 LED，光束无阻碍时亮起，稳定性控制不足时闪烁，光束中断时熄灭 |
| 控制元件 | 灵敏度调节 （调节至小于有效工作范围的 25%） ， 亮时接通/暗时接通转换开关 |
| 工作电压 | 12 ... 240 V AC/DC |
| 功耗 | ≤ 3,5 VA |
| 开关类型 | 亮通/暗通可切换 |
| 信号输出 | 继电器，1 个交流发电机 |
| 开关电压 | 最大 250 V AC/DC |
| 开关电流 | 最大 2 A |
| 开关电源 | 直流：最大 50 W 交流：最大 500 VA |
| 开关频率 | 25 Hz |
| 响应时间 | 20 ms |
| 计时器功能 | 接通延时 (GAN)、断开延时 (GAB)、单触发 (IAB)、接通延时 - 单触发 (GAN-IAB)，接通延时 - 断开延时 (GAN-GAB)，可编程调整间隔 0.1 ...10 s |
| 产品标准 | EN 60947-5-2 |
| 激光安全 | IEC 60825-1:2014 |
| 防护等级 | II， 当污染等级为 1-2 级（符合 IEC 60664-1 标准）时，额定绝缘电压 ≤ 250 V AC 输出电路与控制电路隔离，符合 IEC 61140 标准。注意！防护等级 2 只有在端子盒闭合时才有效。 |
| UL 认证 | E87056 ， 通过 cULus 认证 注意： 本设备被视为开放式设备。必须安装于机壳内，该机壳必须经过合理设计，能够按照 UL 508 标准的规定防止内部起火以及防止因意外接触带电部件而导致人身伤害。 |
| CCC 认证 | 通过中国强制性产品认证 (CCC) |
| FDA 认证 | IEC 60825-1:2014 符合 21 CFR 1040.10 和 1040.11，但不符合 IEC 60825-1 第 3 版（如 2019 年 5 月 8 日发布的第 56 号激光通知所述）。 |
| 环境温度 | -10 ... 50 °C (14 ... 122 °F) |
| 存储温度 | -40 ... 60 °C (-40 ... 140 °F) |
| 防护等级 | IP64 |
| 连接 | 端子盒 有 8 弹簧端子，适用于横截面积如下的电线：0.5 ...1.5 mm2 ， 绝缘剥离 7.5 ...8.5 mm ， M16 x 1.5 缆线密封接头 |
| 材料 | 材料 |
| 外壳塑料光学端面塑料板 | 外壳塑料光学端面塑料板 |
| 质量 | 112 g |

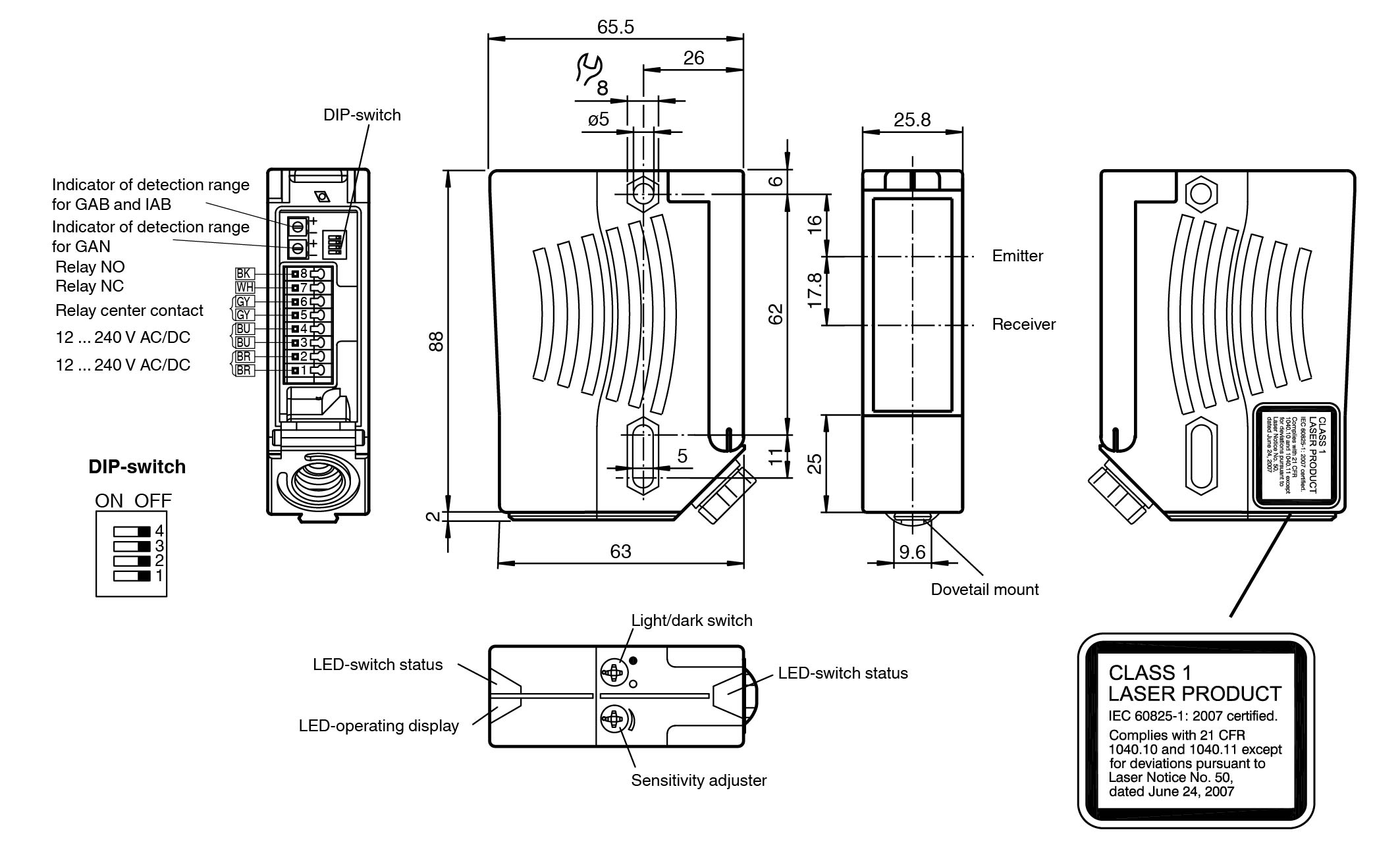

| 尺寸 | 尺寸 |
| 高度88 mm宽度25,8 mm深度65,5 mm | 高度88 mm宽度25,8 mm深度65,5 mm |
| 外壳 | 塑料 |
| 光学端面 | 塑料板 |
| 高度 | 88 mm |
| 宽度 | 25,8 mm |
| 深度 | 65,5 mm |
