倍加福

RLK28-55-Z-2466/31/115d

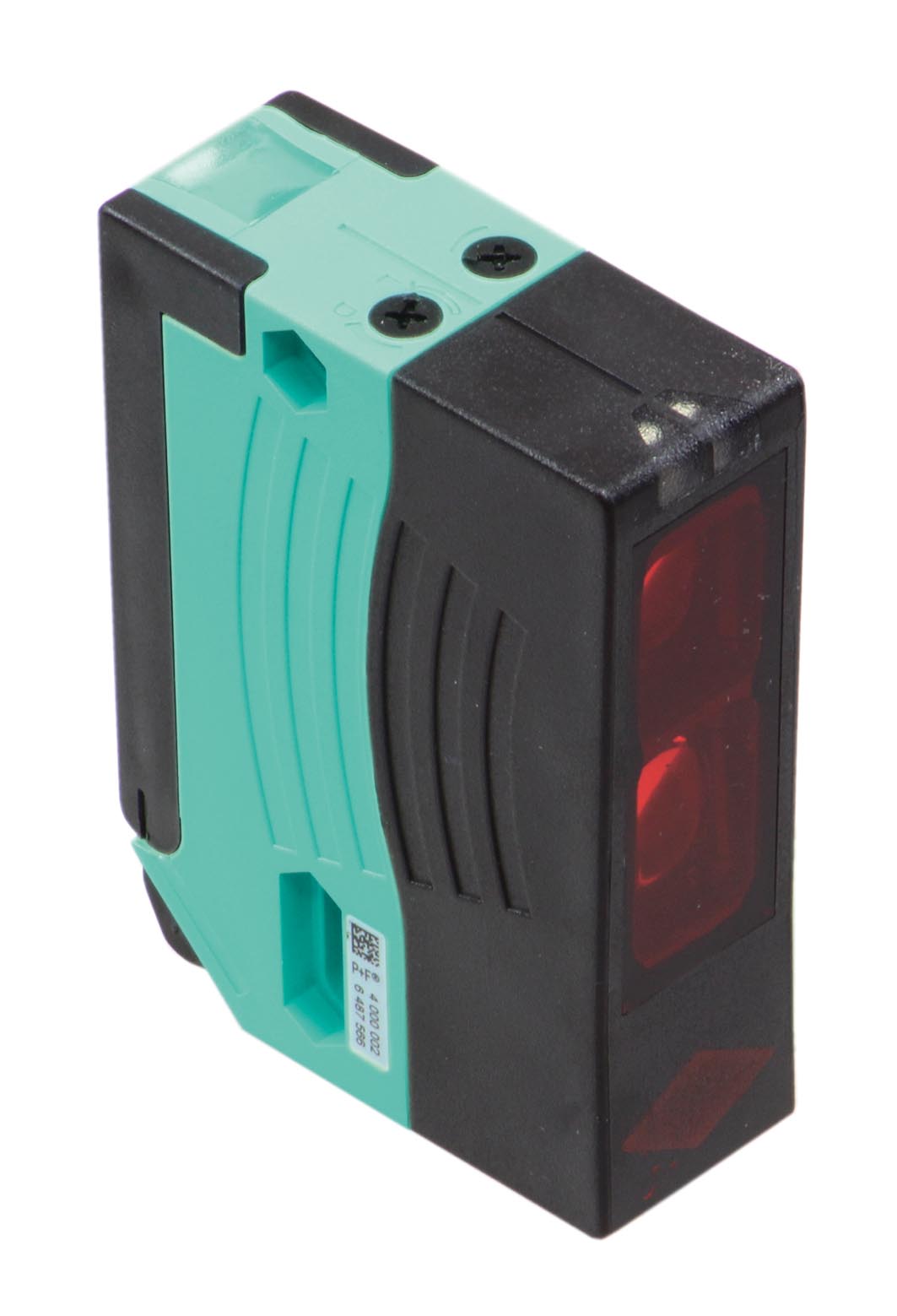

RLK28-55-Z-2466/31/115d 反射板型传感器

订货号: 204401
产品分类: 反射板型传感器

带偏振滤波片的反射板型光电传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

有效检测距离	0 ... 17 m
反射板的距离	0,05 ... 17 m
检测范围极限值	21 m
参考目标	H85-2 反射板
光源	LED
光源类型	调制可见红光， 660 nm
偏振滤波片	是
光点直径	大约 290 mm 相距 17 m
发散角	发射角 1.2°接收角 2°
环境光限制	80000 Lux
MTTFd	600 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED
功能指示灯	2 个黄色 LED，光束无阻碍时亮起，稳定性控制不足时闪烁，光束中断时熄灭
控制元件	灵敏度调节（调节至小于有效工作范围的 25%），亮时接通/暗时接通转换开关
工作电压	12 ... 240 V AC/DC
功耗	≤ 3,5 VA
开关类型	亮通/暗通，可切换（可选，只有为接收器选择了“暗通”时才能激活亮通/暗通切换。）
信号输出	继电器，1 个交流发电机
开关电压	最大 250 V AC/DC
开关电流	最大 2 A
开关电源	直流：最大 50 W 交流：最大 500 VA
开关频率	25 Hz
响应时间	20 ms
计时器功能	接通延时 (GAN)、断开延时 (GAB)、单触发 (IAB)、接通延时 - 单触发 (GAN-IAB)，接通延时 - 断开延时 (GAN-GAB)，可编程调整间隔 0.1 ...10 s
产品标准	EN 60947-5-2
防护等级	II，当污染等级为 1-2 级（符合 IEC 60664-1 标准）时，额定绝缘电压 ≤ 250 V AC 输出电路与控制电路隔离，符合 IEC 61140 标准。注意！防护等级 2 只有在端子盒闭合时才有效。
环境温度	-40 ... 60 °C (-40 ... 140 °F)
存储温度	-40 ... 60 °C (-40 ... 140 °F)
防护等级	IP64
连接	7 针表面安装式连接器，最高 250 VAC（无缆线插座）
材料	材料
外壳塑料光学端面塑料板	外壳塑料光学端面塑料板
质量	180 g

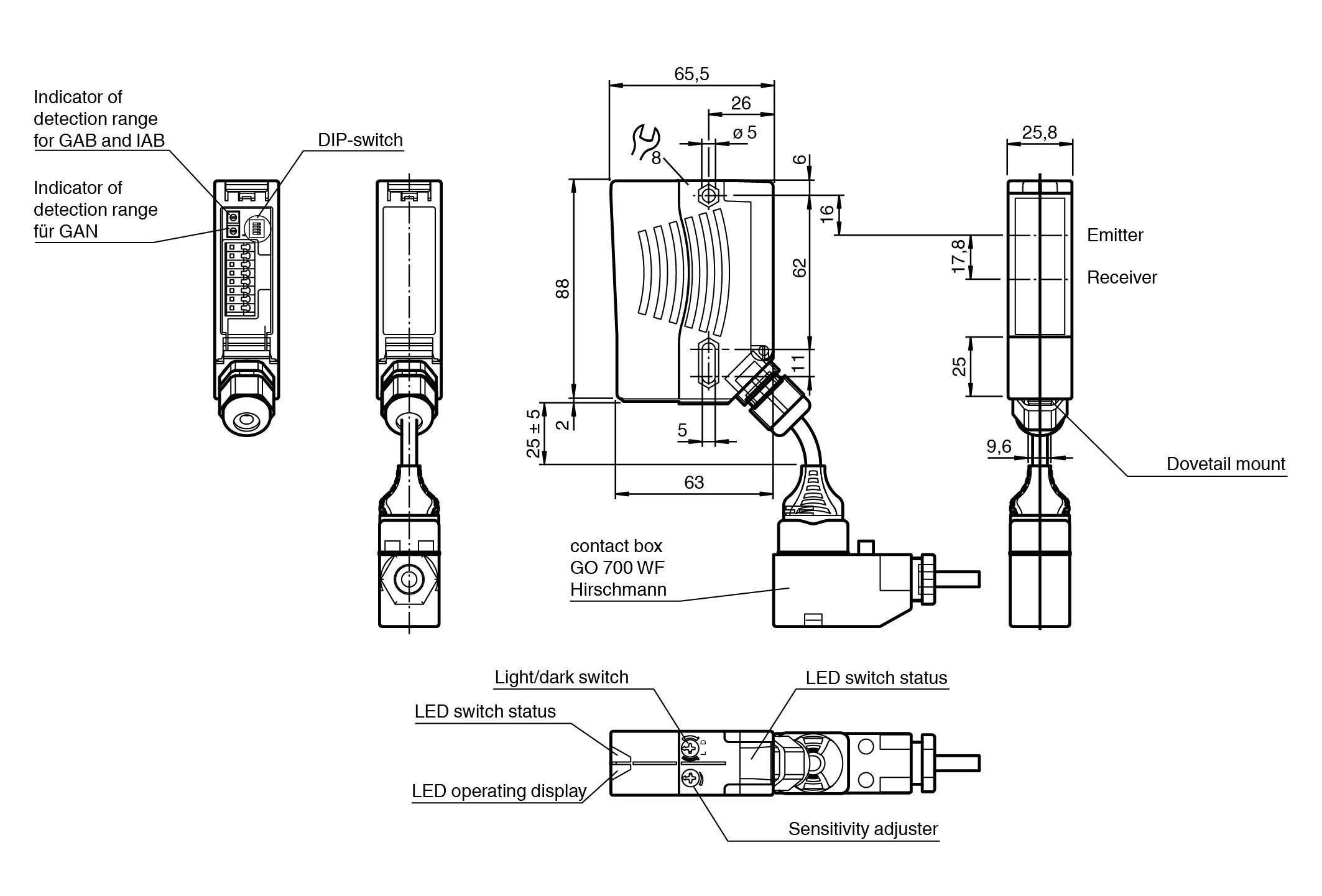

尺寸	尺寸
高度88 mm宽度25,8 mm深度65,5 mm	高度88 mm宽度25,8 mm深度65,5 mm
外壳	塑料
光学端面	塑料板
高度	88 mm
宽度	25,8 mm
深度	65,5 mm
