TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 1 ... 3 m |
|---|---|
| 反射板的距离 | 1 ... 3 m |
| 检测范围极限值 | 3 m |
| 参考目标 | 反射板 C110-2 |
| 光源 | LED |
| 光源类型 | 调制可见红光 ， 660 nm |
| 光点直径 | 大约 50 mm 相距 3 m |
| 发散角 | 发射角 1.2°接收角 2° |
| 环境光限制 | 80000 Lux |
| 提供的附件 | 反射板 C110-2 支架 |
| MTTFd | 600 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED |
| 功能指示灯 | 2 个黄色 LED，光束无阻碍时亮起，稳定性控制不足时闪烁，光束中断时熄灭 |
| 控制元件 | 时间调节器 ， 亮时接通/暗时接通转换开关 |
| 工作电压 | 12 ... 240 V AC/DC |
| 功耗 | ≤ 3,5 VA |
| 开关类型 | 亮通/暗通，可切换 （可选，只有为接收器选择了“暗通”时才能激活亮通/暗通切换。） |
| 信号输出 | 继电器，1 个交流发电机 |
| 开关电压 | 最大 250 V AC/DC |
| 开关电流 | 最大 2 A |
| 开关电源 | 直流：最大 50 W 交流：最大 500 VA |
| 开关频率 | 25 Hz |
| 响应时间 | 20 ms |
| 计时器功能 | 接通延时 (GAN)、断开延时 (GAB)、单触发 (IAB)、接通延时 - 单触发 (GAN-IAB)，接通延时 - 断开延时 (GAN-GAB)，可编程调整间隔 0.1 ...10 s |
| 标准 | EN 60947-5-2 对烟雾不敏感，衰减值高达 2 dB/m ( EN 54-12 ) |
| 防护等级 | II， 当污染等级为 1-2 级（符合 IEC 60664-1 标准）时，额定绝缘电压 ≤ 250 V AC 输出电路与控制电路隔离，符合 IEC 61140 标准。注意！防护等级 2 只有在端子盒闭合时才有效。 |
| CCC 认证 | 通过中国强制性产品认证 (CCC) |
| 认证 | VdS/DIBt 合格证书 编号 25022 ， 认证号 Z-6.510-2384 |
| 环境温度 | -40 ... 60 °C (-40 ... 140 °F) |
| 存储温度 | -40 ... 60 °C (-40 ... 140 °F) |
| 相对湿度 | 30% ...85% 无凝露 ; 防结冰 |
| 防护等级 | IP64 |
| 连接 | 带 8 个弹簧端子的端子盒，适用于横截面积如下的电线：0.5 ...1.5 mm2，绝缘剥离 7.5 ...8.5 mm，M16 x 1.5 缆线密封接头 |
| 材料 | 材料 |
| 外壳塑料光学端面塑料板 | 外壳塑料光学端面塑料板 |
| 质量 | 112 g |

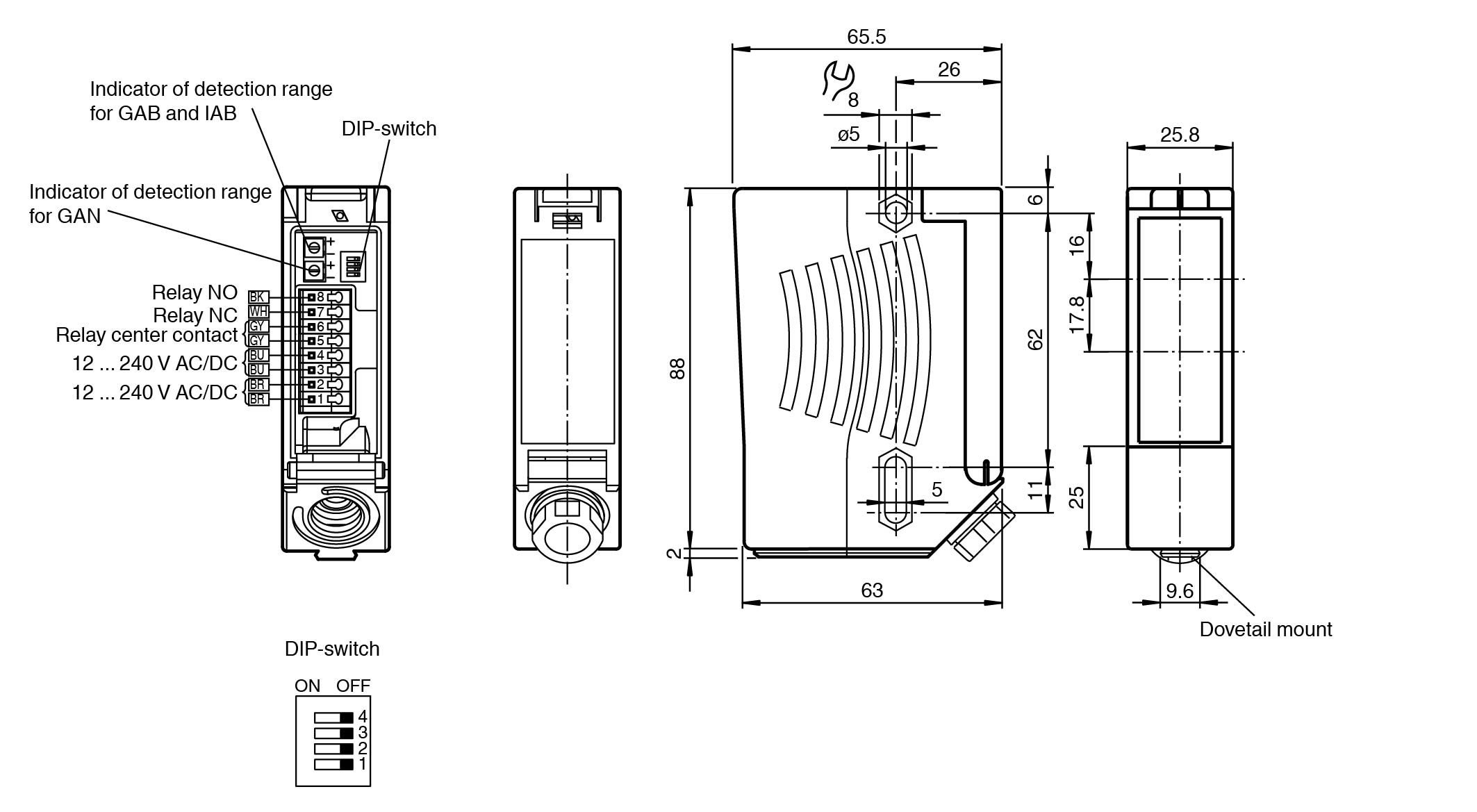

| 尺寸 | 尺寸 |
| 高度88 mm宽度25,8 mm深度65,5 mm | 高度88 mm宽度25,8 mm深度65,5 mm |
| 外壳 | 塑料 |
| 光学端面 | 塑料板 |
| 高度 | 88 mm |
| 宽度 | 25,8 mm |
| 深度 | 65,5 mm |
