倍加福

RMS-D-RC-NA1

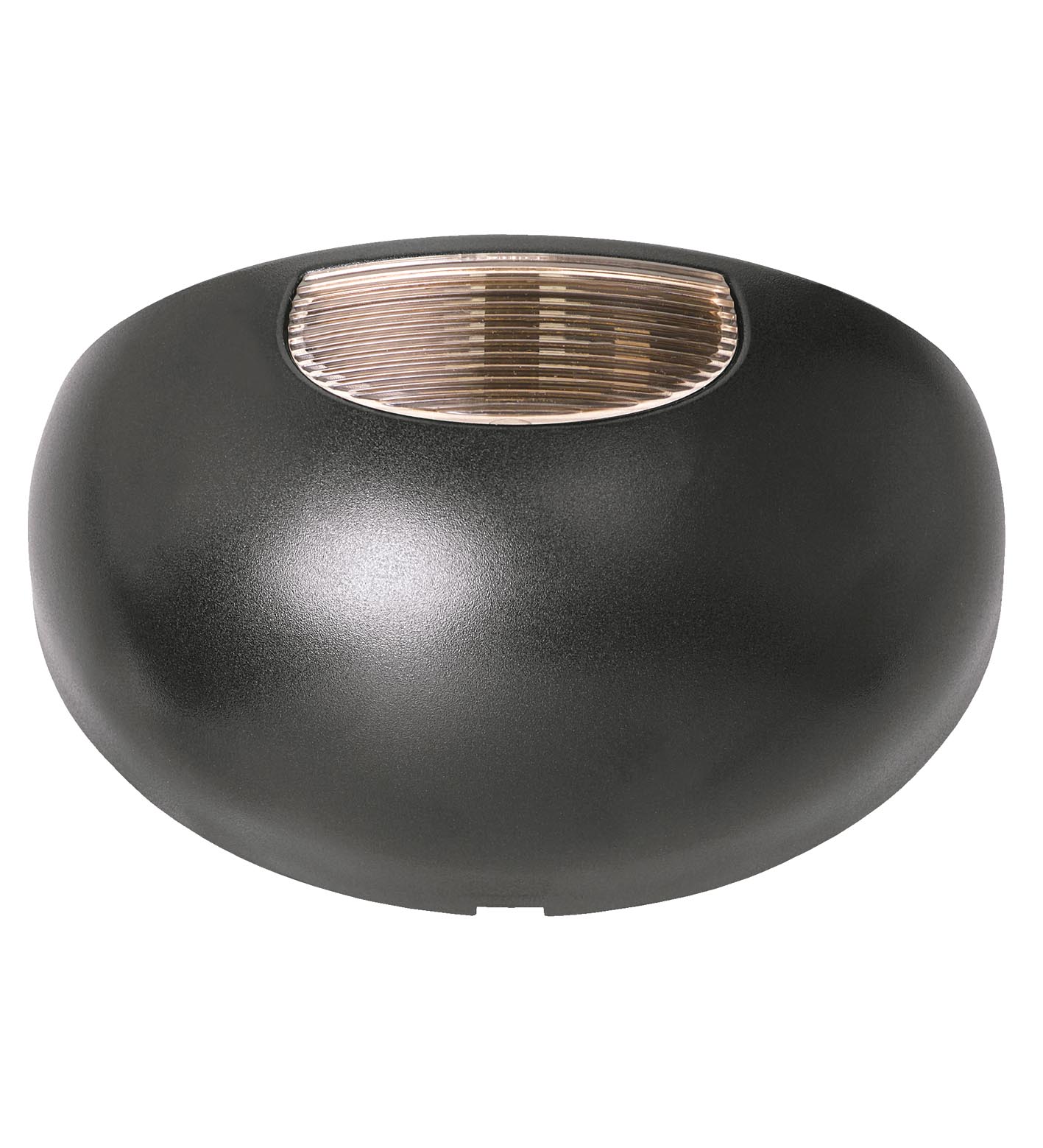

RMS-D-RC-NA1 雷达传感器

订货号: 70126424
产品分类: 自动门和门禁系统

提供附加功能的高级雷达运动传感器，通过 FCC 认证，动态型可提供方向检测，可远程控制，检测范围 2 m x 4.5 m，最大安装高度：4 m，黑色外壳，继电器触点输出，缆线连接

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

感应范围	电路板：安装高度 2200 mm、倾斜角度 30° 时为 2000 x 4500 mm (DxW) 窄：安装高度 2200 mm、倾斜角度 30° 时为 4500 x 2000 mm (DxW)
功能原理	微波模块
检测速度	最小 0,1 m/s
安装角	水平：-30° ...+30°，增量为 5°垂直：0° ...90°，增量为 10°
工作频率	24,075 ... 24,175 GHz K 频带
操作模式	雷达运动传感器
发射器辐射功率 (EIRP)	< 20 dBm
MTTFd	640 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
功能指示灯	红色/绿色 LED
控制元件	用于选择操作模式的 DIP 开关 : 方向检测，背景流量抑制，慢动作，开关类型
控制元件	灵敏度调节
控制元件	断开延时调整
工作电压	12 ... 36 V DC ， 12 ... 28 V AC
空载电流	≤ 50 mA 在 24 V DC 时
功耗	≤ 1,2 W 在 24 V DC 时 ≤ 1,7 W 36 V DC 时
开关类型	常开/常闭
信号输出	继电器，1 个常开触点/常闭触点
开关电压	最大 48 V AC / 48 V DC
开关电流	最大 0,5 A AC / 1 A DC
开关电源	最大 24 W / 60 VA
断电延时	0,2 ... 5 s 可调（出厂设置为 1 秒）
FCC 认证	FCC 法规第 15 部分/此设备可在美国使用。
IC 认证	RSS210 8.0 版/该设备可以在加拿大使用。
认证	不允许在欧盟国家和地区使用。在其他国家和地区，必须遵守所有适用的国家/地区法规。
工作温度	-20 ... 60 °C (-4 ... 140 °F)
存储温度	-30 ... 70 °C (-22 ... 158 °F)
相对湿度	最大 90 % 无凝露
安装高度	最大 4000 mm
防护等级	IP54
连接	公头连接器 4 针，随附 5 m 连接缆线
材料	材料
外壳PC/ABS 黑色	外壳PC/ABS 黑色
质量	120 g

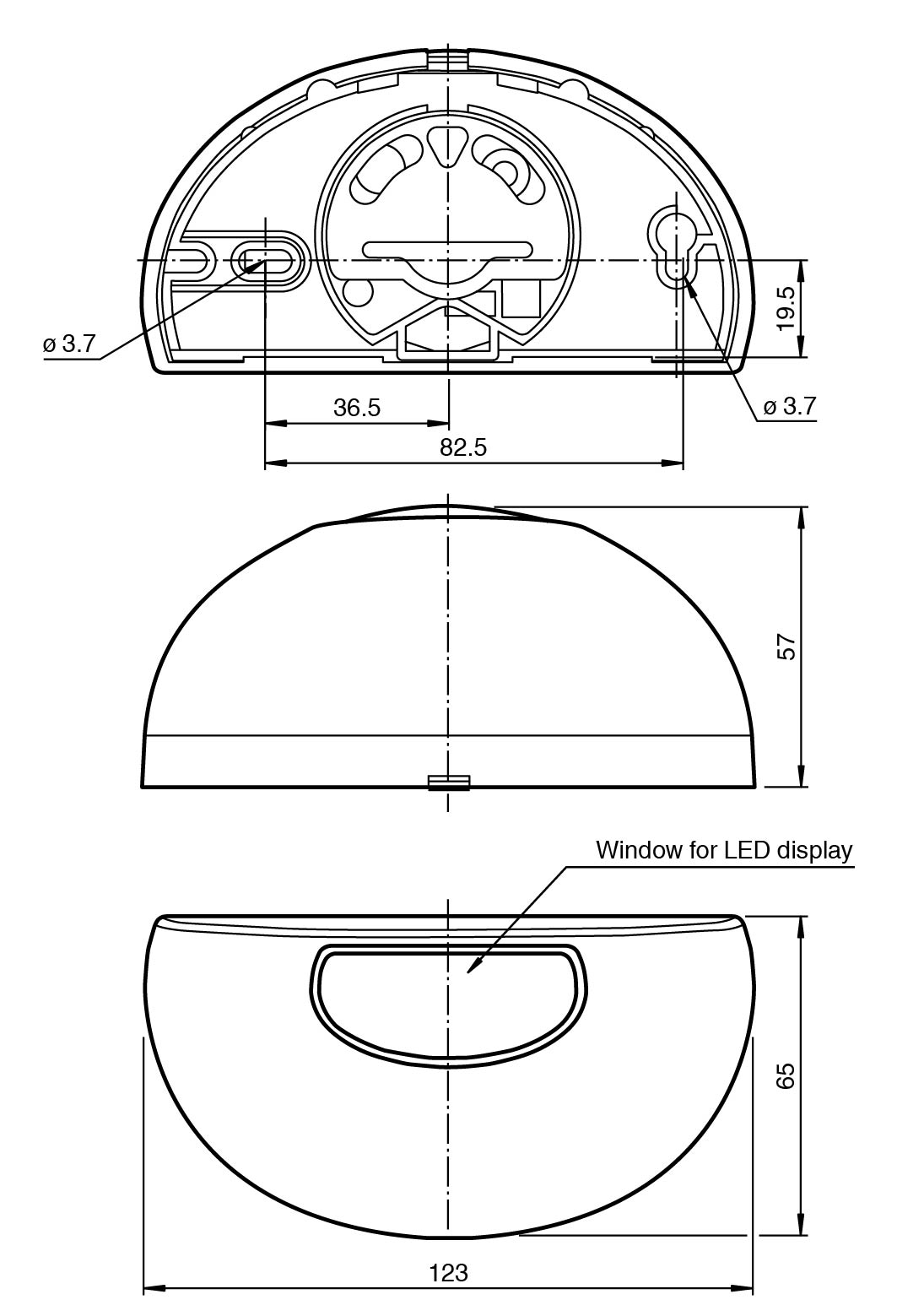

尺寸	123 mm x 65 mm x 57 mm
高度65 mm宽度123 mm深度57 mm	高度65 mm宽度123 mm深度57 mm
外壳	PC/ABS 黑色
高度	65 mm
宽度	123 mm
深度	57 mm
系列	RMS
