产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 感应范围 | 电路板：安装高度 2200 mm、倾斜角度 30° 时为 2000 x 4500 mm (DxW) 窄：安装高度 2200 mm、倾斜角度 30° 时为 4500 x 2000 mm (DxW) |
|---|---|
| 功能原理 | 微波模块 |
| 检测速度 | 最小 0,1 m/s |
| 安装角 | 0 ... 40 ° 按照 5 ° 增量 |
| 工作频率 | 24,15 ... 24,25 GHz K 频带 |
| 操作模式 | 雷达运动传感器 |
| 发射器辐射功率 (EIRP) | < 20 dBm |
| MTTFd | 850 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 功能指示灯 | 红色/绿色 LED |
| 控制元件 | 用于设置的电位器和编程按钮：连接方法、信号丢失时间、响应时间、干预行为 |
| 控制元件 | 灵敏度调节 |
| 工作电压 | 12 ... 36 V DC ， 12 ... 24 V AC |
| 空载电流 | ≤ 50 mA 在 24 V DC 时 |
| 功耗 | ≤ 1 W |
| 开关类型 | 常开/常闭 |
| 信号输出 | 继电器 |
| 开关电压 | 最大 48 V AC / 48 V DC |
| 开关电流 | 最大 0,5 A AC / 1 A DC |
| 开关电源 | 最大 24 W / 60 VA |
| 断电延时 | 0,2 ... 10 s 可调（出厂设置为 1 秒） |
| CE 符合性 | 2014/53/EU 本设备可在所有欧盟国家和地区使用。 在其他国家和地区，必须遵守所有适用的国家/地区法规。 |
| FCC 认证 | 否 - 不允许在北美地区使用。 |
| 工作温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 存储温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 相对湿度 | 最大 90 % 无凝露 |
| 安装高度 | 最大 4000 mm |
| 防护等级 | IP54 |
| 连接 | 插入式螺丝端子 4 针 ， 随附 5 m 连接缆线 |
| 材料 | 材料 |
| 外壳ABS，无烟煤 | 外壳ABS，无烟煤 |
| 质量 | 120 g |

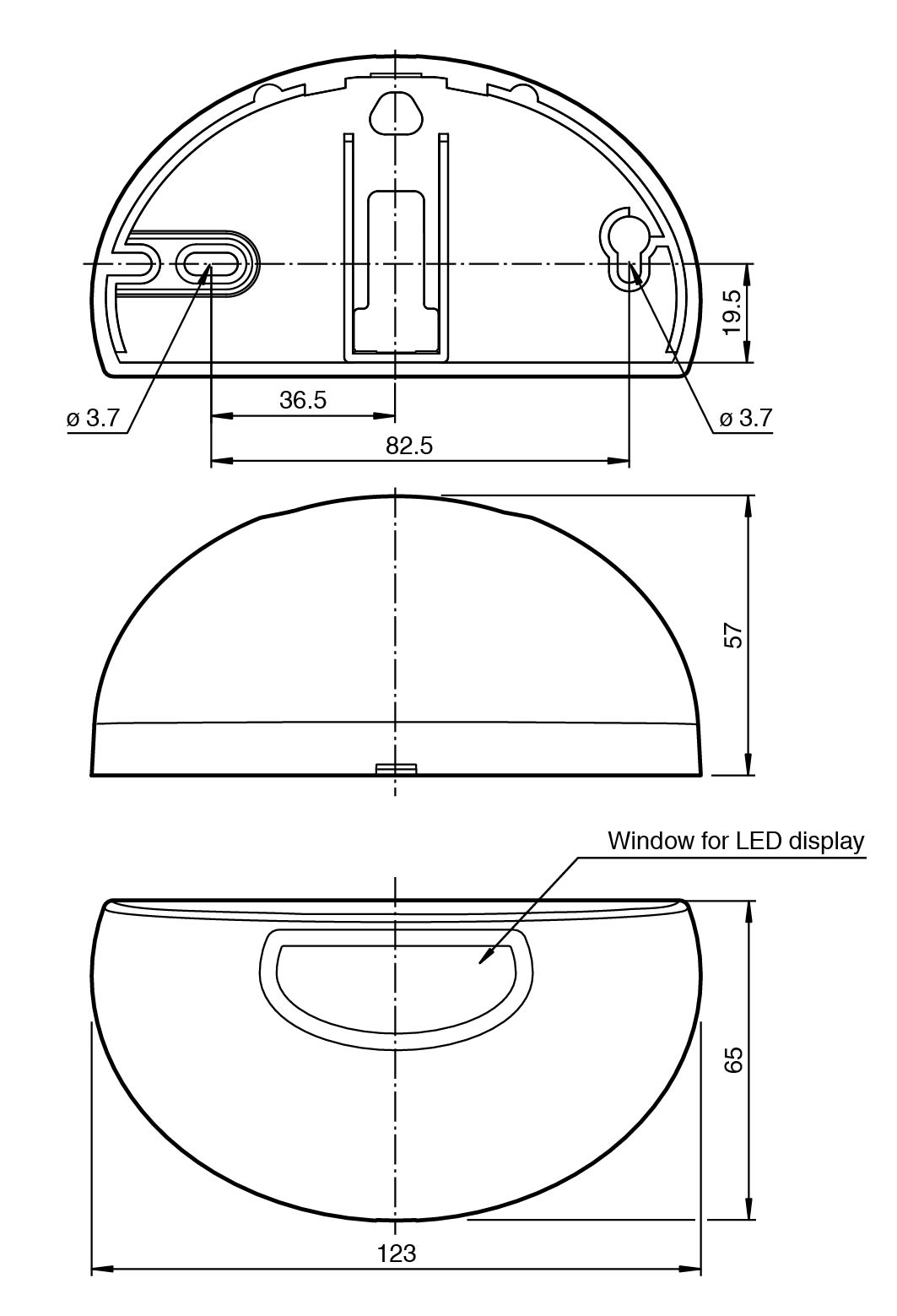

| 尺寸 | 123 mm x 65 mm x 57 mm |
| 高度65 mm宽度123 mm深度57 mm | 高度65 mm宽度123 mm深度57 mm |
| 外壳 | ABS，无烟煤 |
| 高度 | 65 mm |
| 宽度 | 123 mm |
| 深度 | 57 mm |
| 系列 | RMS |
