产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 0,5 ... 12 m |
|---|---|
| 检测范围极限值 | 15 m |
| 参考目标 | 反射器 RD82 SW4 |
| 保护区域光束数量 | 1 |
| 光源 | LED |
| 光源类型 | 调制光 680 nm |
| 标记 | CE |
| 光点直径 | 大约 400 mm 相距 15 m |
| 发散角 | 1,5 ° |
| 光学端面 | 向前直射 |
| 环境光限制 | 100000 Lux |
| 功能指示灯 | 红色 LED： 光束中断时亮起 绿色 LED： 光束不被阻挡时亮起 |
| 故障前指示器 | 红色 LED 闪烁 (4 Hz) – 运行储备不足 |
| 工作电压 | 24 V AC ± 25 % 10 ... 40 V DC |
| 工作电流 | ≤ 30 mA |
| 功耗 | ≤ 1 VA |

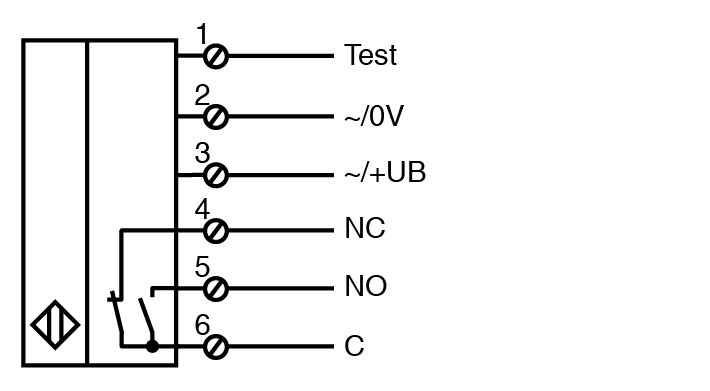

| 测试输入 | 0 V，端子 1，发射机关闭 |
| 输出类型 | 继电器，切换触点 |
| 开关类型 | 亮时接通 |
| 开关电压 | 最大 50 V AC 最大 48 V DC |
| 开关电流 | 直流： 最大 0,5 A AC： 最大 0,6 A |
| 通电/断电继电器 | 类型 100 ms |
| 响应时间 | ≤ 10 ms |
| 产品标准 | EN 61000-6-2、EN 61000-6-3 |
| 环境温度 | -25 ... 60 °C (-13 ... 140 °F) |
| 存储温度 | -35 ... 80 °C (-31 ... 176 °F) |
| 相对湿度 | 最大 95%，无凝露 |
| 防护等级 | IP65，符合 EN 60529 标准 |
| 连接 | 螺丝端子，用于最大 1.5 mm2 |
| 材料 | 材料 |
| 外壳ABS GF15 | 外壳ABS GF15 |
| 质量 | 大约 60 g |

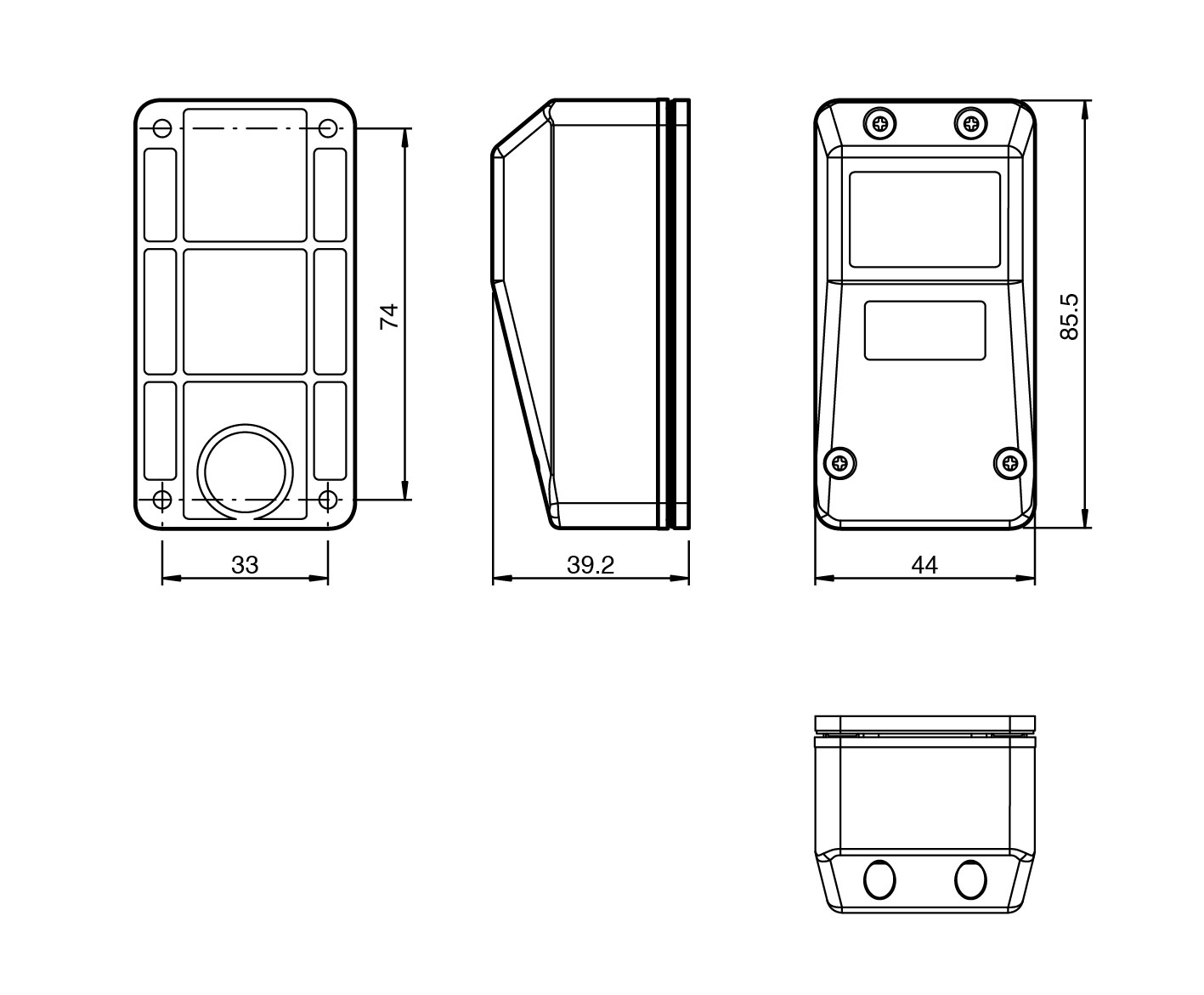

| 尺寸 | 尺寸 |
| 高度86 mm宽度44 mm深度39 mm | 高度86 mm宽度44 mm深度39 mm |
| 外壳 | ABS GF15 |
| 高度 | 86 mm |
| 宽度 | 44 mm |
| 深度 | 39 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
