TECHNICAL DATA
规格参数
通用规格
| 检测类型 | 光电采样 |
|---|---|
| 脉冲计数 | 最大 25000 ， 见表格 |
| 工作电压 | 10 ... 30 V DC 或 5 V DC |
| 空载电流 | 最大 100 mA |
| 输出类型 | 推挽式，增量式 或 RS 422，增量式 |
| 负载电流 | 最大值/通道 40 mA ，短路保护（不 适用于 Ub），反极性保护 |
| 输出频率 | 最大 600 kHz |
| 上升时间 | 170 ns |
| 电缆 | 2 m 固定缆线 |
| ECOLAB | 材料兼容性已证实： P3-topactive DES P3-topax 19 P3-topax 56 P3-topax 66 P3-topax 91 脱盐水 作为零值 |
| 工作温度 | -20 ... 80 °C (-4 ... 176 °F) |
| 存储温度 | -20 ... 80 °C (-4 ... 176 °F) |
| 防护等级 | IP67 / IP69K |
| 材料 | 材料 |
| 外壳不锈钢 V4A法兰不锈钢 V4A轴不锈钢 V4A | 外壳不锈钢 V4A法兰不锈钢 V4A轴不锈钢 V4A |
| 质量 | 大约 600 g |
| 旋转速度 | 最大 3600 min -1 |
| 起始扭矩 | 大约 1 Ncm 在室温下 |
| 轴负载 | 轴负载 |
| 轴向最大 100 N径向最大 100 N | 轴向最大 100 N径向最大 100 N |

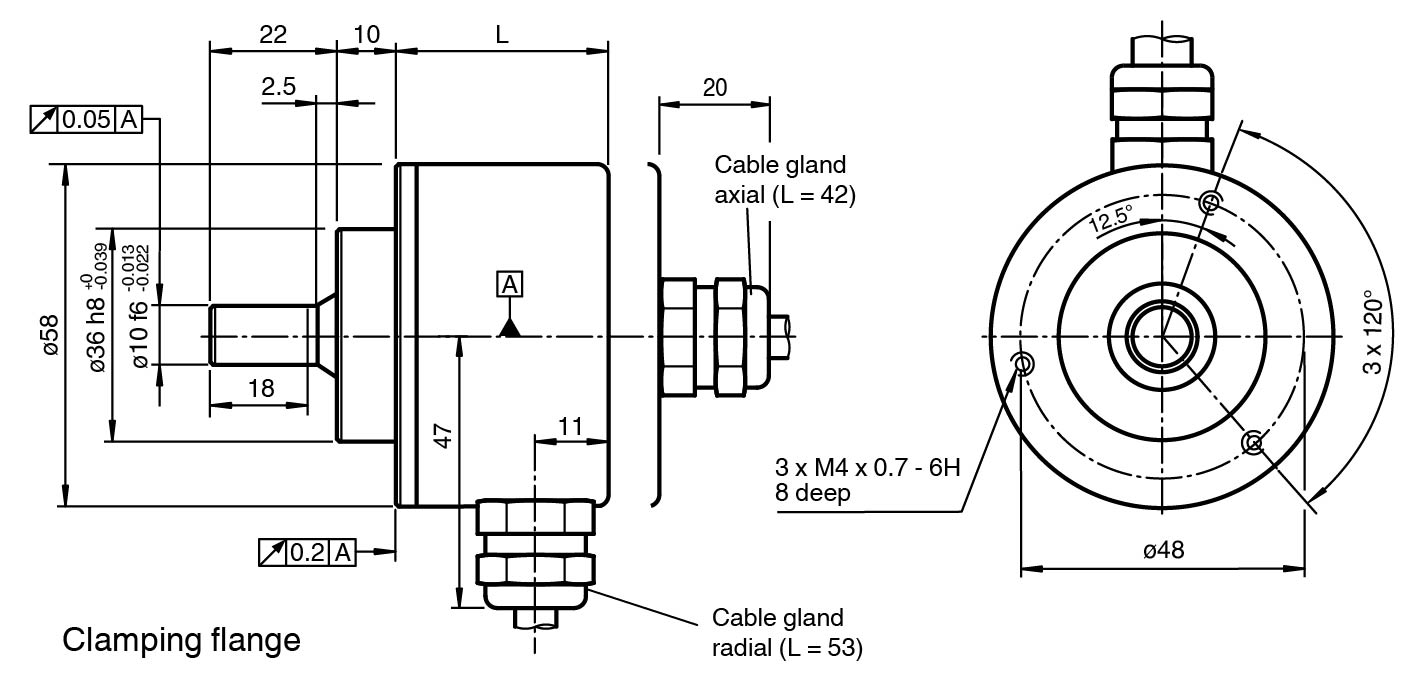

| 尺寸 | 尺寸 |
| 直径58 mm | 直径58 mm |
| 使用寿命 | ≥ 1 x 109 分辨率（最大轴负载） |
| 外壳 | 不锈钢 V4A |
| 法兰 | 不锈钢 V4A |
| 轴 | 不锈钢 V4A |
| 轴向 | 最大 100 N |
| 径向 | 最大 100 N |
| 直径 | 58 mm |
