倍加福

RVI70E*

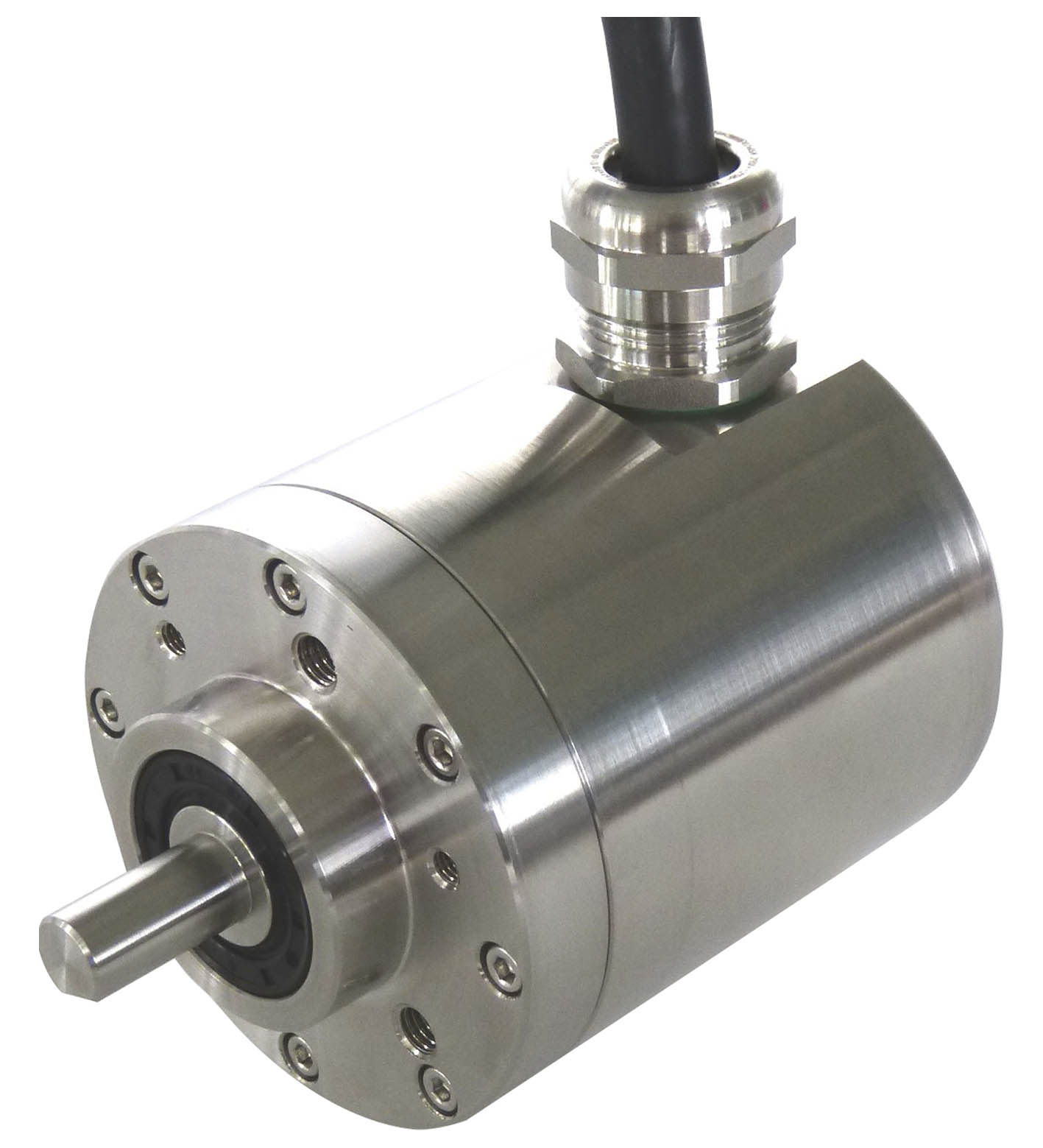

RVI70E* 增量旋转编码器

订货号: T226492
产品分类: 增量旋转编码器

带有实心轴的增量旋转编码器，外壳直径 70 mm，

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

检测类型	磁性采样
设备类型	增量旋转编码器
脉冲计数	最大 5000
MTTFd	140 a
L10	1,6 E+9 转速为 3000 rpm 时
工作电压	10 ... 30 V DC 或 5 V DC ± 5% （请参见订购信息中的“输出电路”）
空载电流	最大 60 mA
输出类型	推挽式，增量式或 RS 422，增量式（请参见订购信息中的“输出电路”）
电压降	< 4 V （推挽，增量式）
负载电流	最大值/通道 35 mA ，短路保护，反极性保护（推挽，增量式）最大值/通道 20 mA ，短路保护，反极性保护（RS 422，增量式）
输出频率	最大 200 kHz
上升时间	250 ns
A 到 B 相	90 ° ± 18 °
工作循环	1/2 ± 20 %
断电延时	250 ns
电缆	&Empty;10.2 mm，Radox 9 x 0.5 mm2
防护等级	DIN EN 60529，IP66 DIN EN 60529，IP67
气候测试	DIN EN 60068-2-78 ，无冷凝
发射干扰	EN IEC 61000-6-4:2019
抗扰度	EN IEC 61000-6-2:2019
耐冲击性	DIN EN 60068-2-27，100 g，3 ms
抗振性	DIN EN 60068-2-6，10 g，10 ... 2000 Hz
IECEx 认证	IECEx 认证
设备保护级别 GbIECEx ZLM 14.0003X设备保护级别 DbIECEx ZLM 14.0003X	设备保护级别 GbIECEx ZLM 14.0003X设备保护级别 DbIECEx ZLM 14.0003X
ATEX 认证	ATEX 认证
设备保护级别 GbZELM 14 ATEX 0519 X设备保护级别 DbZELM 14 ATEX 0519 X	设备保护级别 GbZELM 14 ATEX 0519 X设备保护级别 DbZELM 14 ATEX 0519 X
CCC 认证	尚不可用
KCC 认证	尚不可用
设备保护级别 Gb	IECEx ZLM 14.0003X
设备保护级别 Db	IECEx ZLM 14.0003X
设备保护级别 Gb	ZELM 14 ATEX 0519 X
设备保护级别 Db	ZELM 14 ATEX 0519 X
环境温度	-40 ... 70 °C (-40 ... 158 °F)
存储温度	-40 ... 70 °C (-40 ... 158 °F)
材料	材料
组合 1外壳: 氧化铝法兰：氧化铝轴：不锈钢 1.4305 / AISI 303组合 2 (Inox)外壳: 不锈钢 1.4401 / AISI 316 法兰：不锈钢 1.4401 / AISI 316 轴：不锈钢 1.4401 / AISI 316	组合 1外壳: 氧化铝法兰：氧化铝轴：不锈钢 1.4305 / AISI 303组合 2 (Inox)外壳: 不锈钢 1.4401 / AISI 316 法兰：不锈钢 1.4401 / AISI 316 轴：不锈钢 1.4401 / AISI 316
质量	大约 1300 g （组合 1）大约 2300 g （组合 2）
旋转速度	最大 6000 min -1
惯性力矩	400 gcm2
起始扭矩	< 5 Ncm
轴负载	轴负载
轴向110 N径向150 N	轴向110 N径向150 N
组合 1	外壳: 氧化铝法兰：氧化铝轴：不锈钢 1.4305 / AISI 303
组合 2 (Inox)	外壳: 不锈钢 1.4401 / AISI 316 法兰：不锈钢 1.4401 / AISI 316 轴：不锈钢 1.4401 / AISI 316
轴向	110 N
径向	150 N
在危险区域使用：	参见使用说明书
