TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 互补 |
|---|---|
| 输出类型 | PNP |
| 槽宽 | 3,5 mm |
| 浸入深度（横向） | 5 ... 7 mm |
| 输出极性 | DC |
| 输出类型 | 4 线 |
| 工作电压 | 10 ... 30 V DC |
| 开关频率 | 0 ... 3000 Hz |
| 迟滞 | 0,1 ... 0,4 mm |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 2 V |
| 工作电流 | 0 ... 100 mA |
| 空载电流 | ≤ 15 mA |
| 开关状态指示灯 | LED |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | cURus 认证 负载类型：一般用途 电路：2 类电源 电源/开关电压： 30 V DC 输出开关电流: 100 mA 有关更多 UL 相关信息，请参见“其他信息”章节 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 连接类型 | 带插头的固定缆线 |
| 外壳材料 | Crastin (PBTB) |
| 防护等级 | IP67 |
| 连接器 | 连接器 |
| 螺纹M8 x 1拧紧扭矩0,4 Nm针脚数4 | 螺纹M8 x 1拧紧扭矩0,4 Nm针脚数4 |
| 电缆 | 电缆 |
| 电缆直径3 mm + 0,3 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数4线芯横截面积0,14 mm2长度L0,5 m | 电缆直径3 mm + 0,3 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数4线芯横截面积0,14 mm2长度L0,5 m |
| 质量 | 24 g |

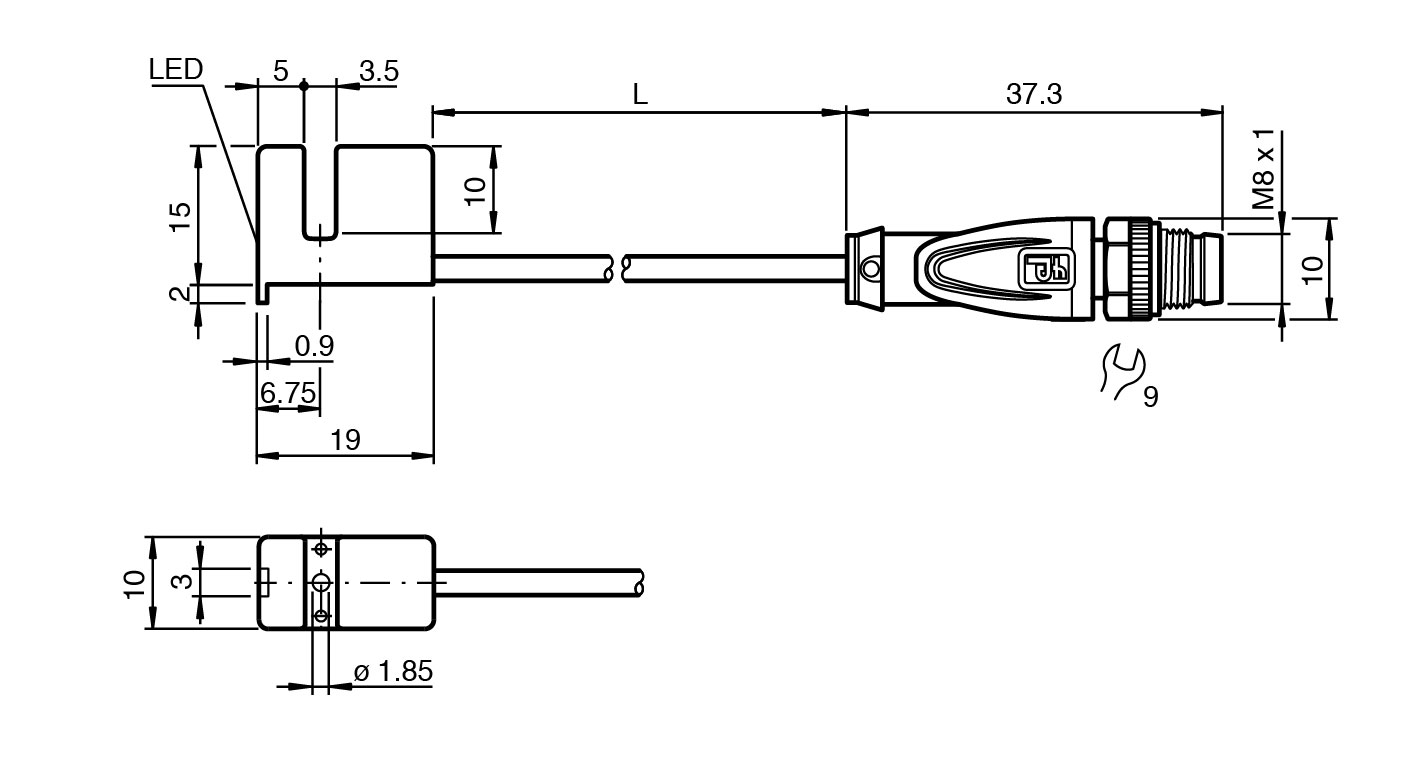

| 尺寸 | 尺寸 |
| 高度15 mm宽度10 mm长度19 mm | 高度15 mm宽度10 mm长度19 mm |
| 螺纹 | M8 x 1 |
| 拧紧扭矩 | 0,4 Nm |
| 针脚数 | 4 |
| 电缆直径 | 3 mm + 0,3 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PVC |
| 颜色 | 灰色 |
| 芯数 | 4 |
| 线芯横截面积 | 0,14 mm2 |
| 长度 | 0,5 m |
| 高度 | 15 mm |
| 宽度 | 10 mm |
| 长度 | 19 mm |
| 供货范围 | 螺丝 M 1,7 x 10 ， 螺母 M1.7 |
