产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 互补 |
|---|---|
| 输出类型 | PNP |
| 槽宽 | 3,5 mm |
| 浸入深度（横向） | 5 ... 7 mm |
| 输出极性 | DC |

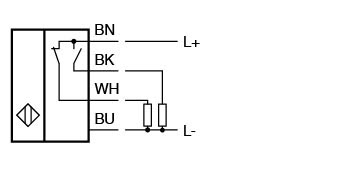

| 输出类型 | 4 线 |
| 工作电压 | 10 ... 30 V DC |
| 开关频率 | 0 ... 3000 Hz |
| 迟滞 | 0,1 ... 0,4 mm |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 2 V |
| 工作电流 | 0 ... 100 mA |
| 空载电流 | ≤ 15 mA |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：电阻性 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | Crastin (PBTB) |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径3 mm + 0,3 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数4线芯横截面积0,14 mm2长度L500 mm | 导线端箍是电缆直径3 mm + 0,3 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数4线芯横截面积0,14 mm2长度L500 mm |

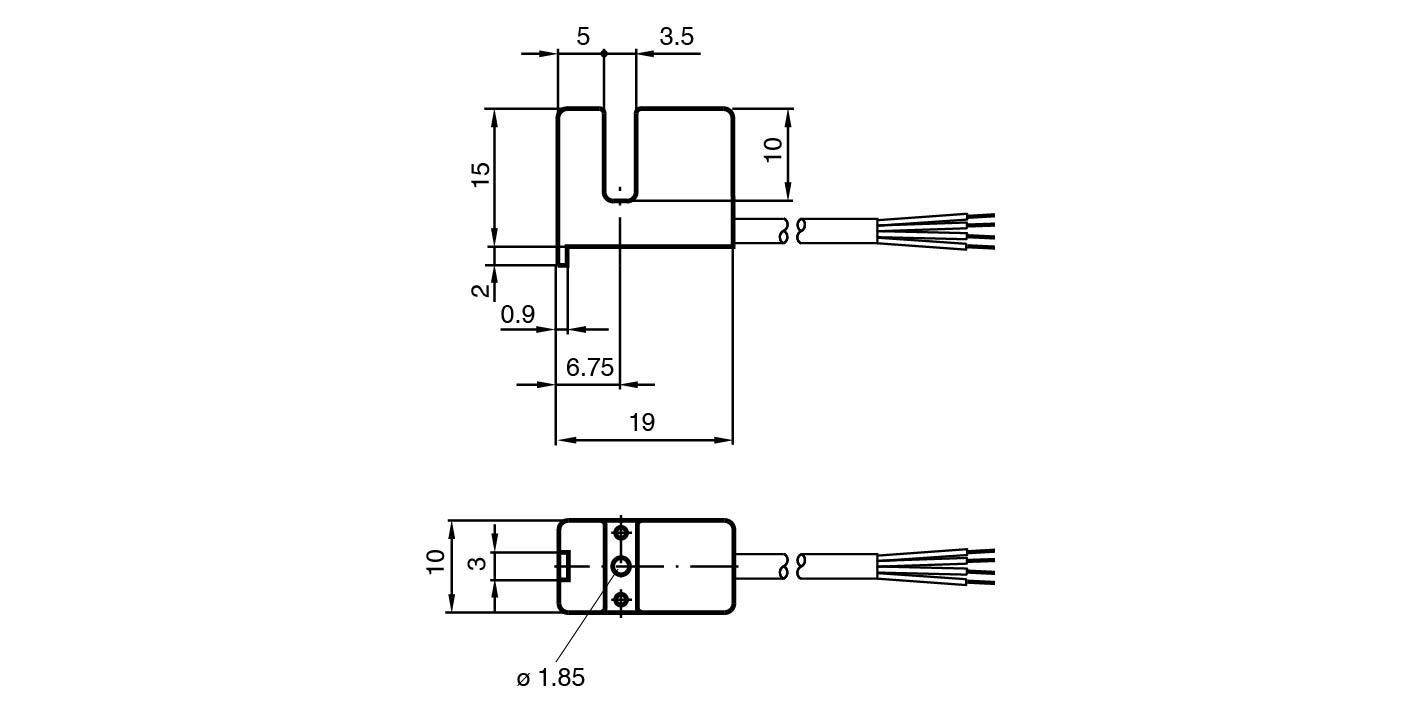

| 尺寸 | 尺寸 |
| 高度15 mm宽度10 mm长度19 mm | 高度15 mm宽度10 mm长度19 mm |
| 导线端箍 | 是 |
| 电缆直径 | 3 mm + 0,3 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PVC |
| 颜色 | 灰色 |
| 芯数 | 4 |
| 线芯横截面积 | 0,14 mm2 |
| 长度 | 500 mm |
| 高度 | 15 mm |
| 宽度 | 10 mm |
| 长度 | 19 mm |
