产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | PNP |
| 槽宽 | 3,5 mm |
| 浸入深度（横向） | 5 ... 7 mm |
| 输出极性 | DC |
| 输出类型 | 3 线 |
| 工作电压 | 10 ... 30 V DC |
| 开关频率 | 0 ... 3000 Hz |
| 迟滞 | 0 ... 0,6 mm |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 3 V |
| 工作电流 | 0 ... 100 mA |
| 空载电流 | ≤ 7 mA |
| 开关状态指示灯 | 黄色 LED |
| MTTFd | 2590 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：电阻性 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 柔性导线 LiY ， 500 mm |
| 线芯横截面积 | 0,14 mm2 |
| 外壳材料 | PBT |
| 防护等级 | IP67 |

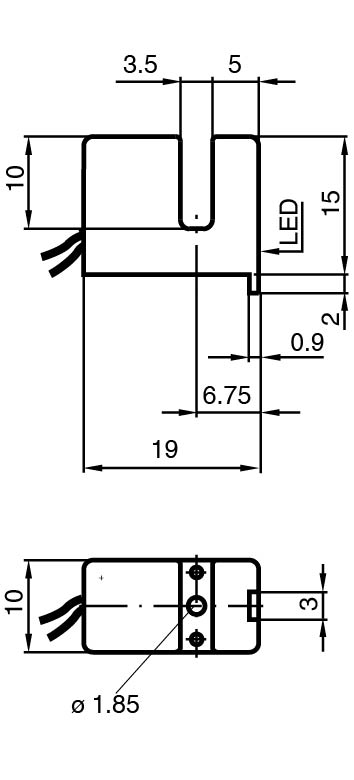

| 尺寸 | 尺寸 |
| 高度15 mm宽度10 mm长度19,5 mm | 高度15 mm宽度10 mm长度19,5 mm |
| 高度 | 15 mm |
| 宽度 | 10 mm |
| 长度 | 19,5 mm |
