产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 操作模式 | 启动/重启禁用，继电器监控， |
|---|---|
| 安全完整性级别 (SIL) | SIL 3 |
| 性能水平 (PL) | PL e |
| 类别 | 4 类 |
| 任务时间 (TM) | 20 a |
| B10d | 参见使用说明书 |
| 类型 | 4 |
| 诊断指示器 | 7 段显示 |
| 功能指示灯 | 红色 LED：OSSD 关闭绿色 LED：OSSD 打开 黄色 LED：开始就绪 |
| 控制元件 | DIP 开关 |
| 工作电压 | 24 V DC ±20% ， 通过 SB4 壳体 |
| 激活电流 | 大约 7 mA |
| 激活时间 | 0,4 ... 1,2 s |
| 测试输入 | 用于系统测试的复位输入 |
| 安全输出 | 2 路继电器输出，强制导向常开触点 |
| 信号输出 | 用于显示 OSSD 的开关状态的输出 |
| 开关电压 | 10 V ...250 V AC/DC |
| 开关电流 | 最小 10 mA ， 最大 6 A AC/DC |
| 开关电源 | 最大 DC 24 VA ， AC 230 VA |
| 功能安全 | ISO 13849-1 ; EN 61508 part1-4 |
| 产品标准 | EN 61496-1 |
| CE 符合性 | CE |
| UL 认证 | cULus |
| TüV 认证 | TüV SüD |
| 环境温度 | 0 ... 50 °C (32 ... 122 °F) |
| 存储温度 | -20 ... 70 °C (-4 ... 158 °F) |
| 耐冲击性 | 参见使用说明书 |
| 抗振性 | 参见使用说明书 |
| 防护等级 | IP20 |
| 连接 | 螺丝接线端子 ， 导线横截面积 0.2 ...2 mm2 选件/165： 笼式张紧弹簧端子 ， 缆线横截面积 0.2 ...1.5 mm2 |
| 材料 | 材料 |
| 外壳聚酰胺 (PA) | 外壳聚酰胺 (PA) |
| 质量 | 大约 150 g |

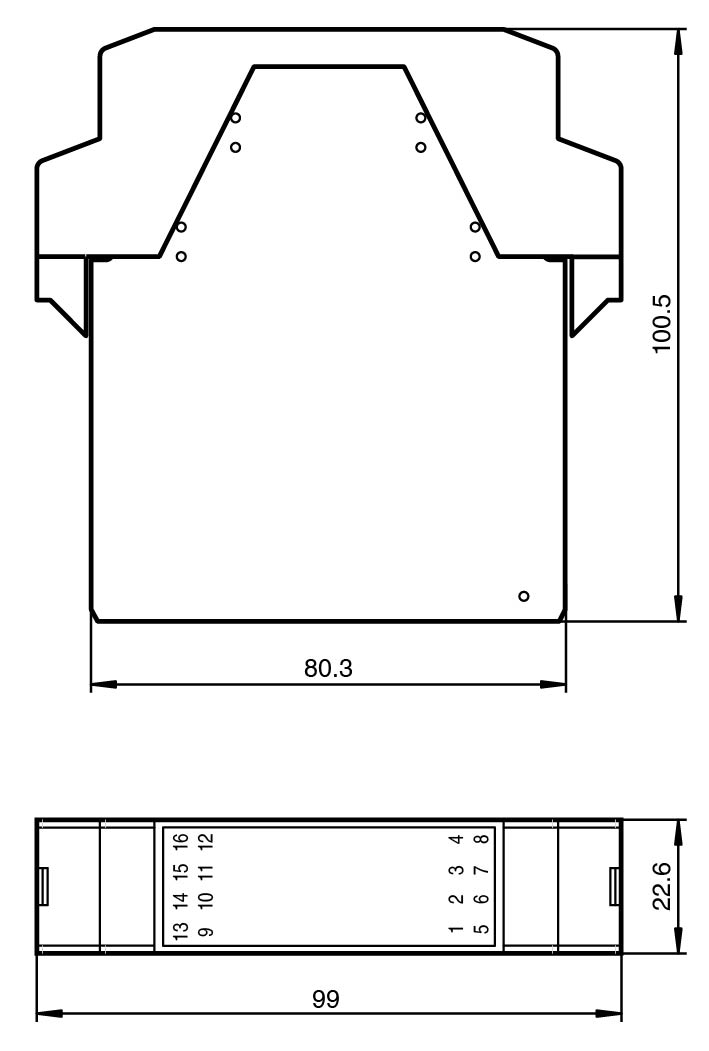

| 尺寸 | 尺寸 |
| 高度99 mm宽度22,6 mm深度100,5 mm | 高度99 mm宽度22,6 mm深度100,5 mm |
| 外壳 | 聚酰胺 (PA) |
| 高度 | 99 mm |
| 宽度 | 22,6 mm |
| 深度 | 100,5 mm |
| 订购信息 | 无选装件/165 -> 带螺丝端子带选装件/165 -> 弹簧夹紧端子 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
