倍加福

SB4-OR-4XP-4M

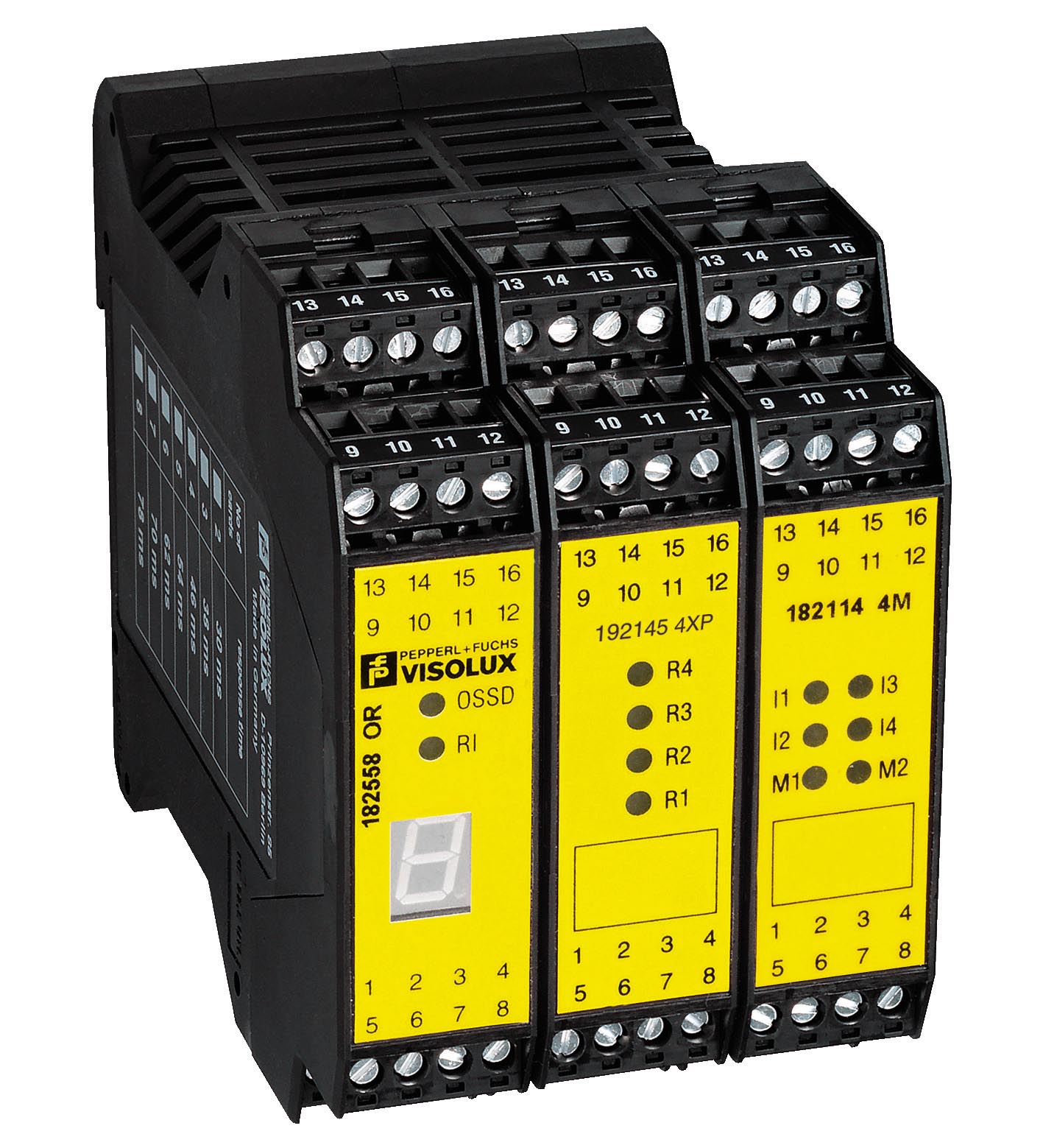

SB4-OR-4XP-4M 安全控制单元

订货号: 192147
产品分类: 安全控制单元

安全控制单元

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

操作模式	启动/重启禁用，继电器监控，抑噪运行模式
安全完整性级别 (SIL)	SIL 3
性能水平 (PL)	PL e
类别	4 类
任务时间 (TM)	20 a
PFHd	3,5 E-9
B10d	参见使用说明书
类型	4
诊断指示器	7 段显示
功能指示灯	红色 LED：OSSD 关闭绿色 LED：OSSD 打开黄色 LED：开始就绪通道 1 - 4 黄色 LED：开关状态（接收器）
故障前指示器	黄色 LED 闪烁：指示灯通道 1 ...4
工作电压	24 V DC， ±20%
空载电流	500 mA
防护等级	无认证 ; 参见使用说明书
激活电流	大约 7 mA
激活时间	0,4 ... 1,2 s
测试输入	用于系统测试的复位输入
安全输出	2 路继电器输出，强制导向常开触点
信号输出	启动就绪、OSSD 打开、OSSD 关闭和抑噪灯各对应 1 路 PNP，最大电流 300 mA
开关电压	10 V ...250 V AC/DC
开关电流	最小 10 mA ，最大 6 A AC/DC
开关电源	直流：最大 24 VA 交流：最大 230 VA
响应时间	38 ms
功能安全	ISO 13849-1 ; EN 61508 part1-4
产品标准	EN 61496-1
CE 符合性	CE
UKCA 符合性	UKCA
UL 认证	cULus
TüV 认证	TüV
环境温度	0 ... 50 °C (32 ... 122 °F)
存储温度	-20 ... 70 °C (-4 ... 158 °F)
相对湿度	最大 95%，无凝露
耐冲击性	参见使用说明书
抗振性	参见使用说明书
防护等级	IP20
连接	螺丝接线端子，导线横截面积 0.2 ...2 mm2
材料	材料
外壳聚酰胺 (PA)	外壳聚酰胺 (PA)
质量	430 g

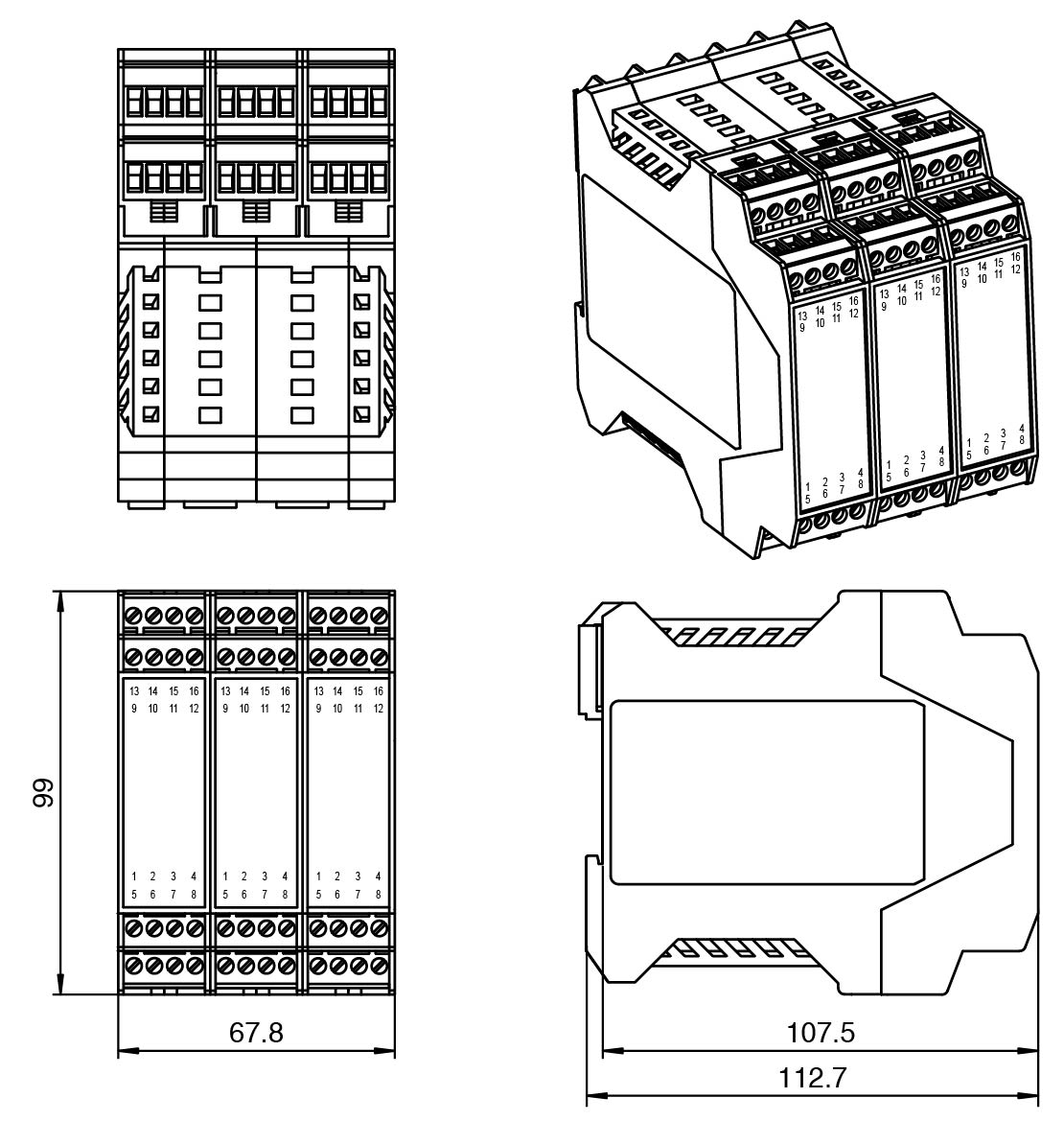

尺寸	尺寸
高度99 mm宽度45 mm深度112,7 mm	高度99 mm宽度45 mm深度112,7 mm
外壳	聚酰胺 (PA)
高度	99 mm
宽度	45 mm
深度	112,7 mm
