产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 检测距离 | 40 ... 900 mm |
|---|---|
| 最小检测范围 | 40 ... 340 mm |
| 最大检测范围 | 40 ... 900 mm |
| 调整范围 | 340 ... 900 mm |
| 参考目标 | 标准白 200 mm x 200 mm |
| 光源 | 红外发光二极管 |
| 光源类型 | 调制红外光 ， 880 nm |
| 黑/白差 (6 %/90 %) | < 10 % |
| 光点直径 | 大约 60 mm 在检测范围内 900 mm |
| 环境光限制 | 连续光 30000 Lux ， 荧光灯 5000 Lux |
| MTTFd | 1100 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 功能指示灯 | 黄色 LED： 检测到物体时亮起 |
| 控制元件 | 感应范围调节器 |
| 工作电压 | 24 VDC -20% +10% |
| 纹波 | 最大 10 % |
| 空载电流 | 最大 20 mA |
| 开关类型 | 暗时接通 |
| 信号输出 | 1 路 PNP，短路保护，反极性保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 200 mA |
| 开关频率 | 100 Hz |
| 响应时间 | 5 ms |
| 产品标准 | EN 60947-5-2 |
| 符合标准 | 符合标准 |
| 耐冲击和抗振IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向各 40 g抗振性IEC / EN 60068-2-6.正弦。10 -1000 Hz，在 X、Y 和 Z 轴方向各 10 g | 耐冲击和抗振IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向各 40 g抗振性IEC / EN 60068-2-6.正弦。10 -1000 Hz，在 X、Y 和 Z 轴方向各 10 g |
| 耐冲击和抗振 | IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向各 40 g |
| 抗振性 | IEC / EN 60068-2-6.正弦。10 -1000 Hz，在 X、Y 和 Z 轴方向各 10 g |
| UL 认证 | cULus 认证，2 类电源，1 类外壳 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -20 ... 50 °C (-4 ... 122 °F) |
| 存储温度 | -30 ... 60 °C (-22 ... 140 °F) |
| 防护等级 | IP65 |
| 连接 | 4 针 M12 x 1 连接器 |
| 材料 | 材料 |
| 外壳塑料光学端面塑料透镜 | 外壳塑料光学端面塑料透镜 |
| 质量 | 大约 50 g |

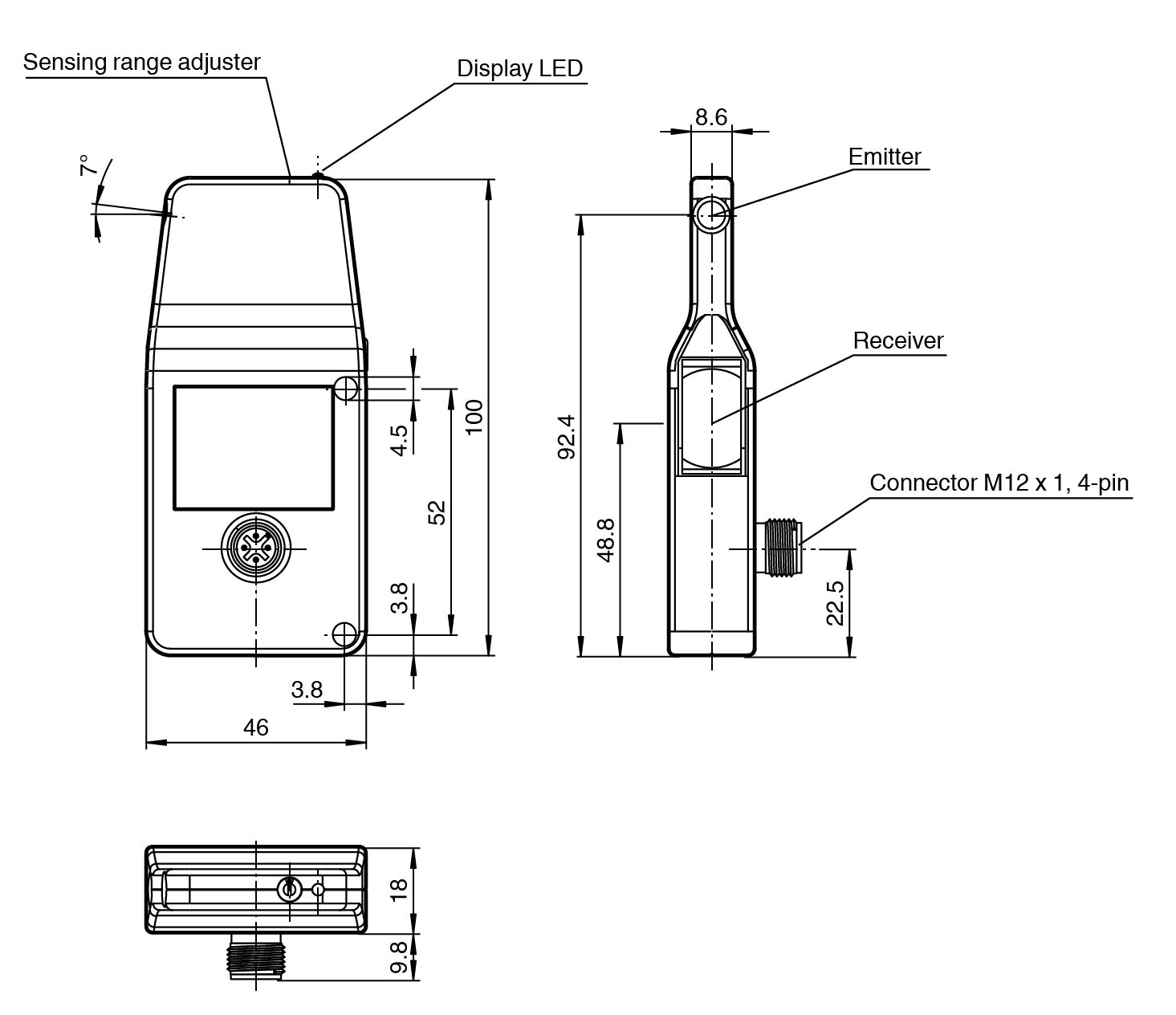

| 尺寸 | 尺寸 |
| 高度100 mm宽度18 mm深度46 mm | 高度100 mm宽度18 mm深度46 mm |
| 外壳 | 塑料 |
| 光学端面 | 塑料透镜 |
| 高度 | 100 mm |
| 宽度 | 18 mm |
| 深度 | 46 mm |
