倍加福

SC3,5-G-N0

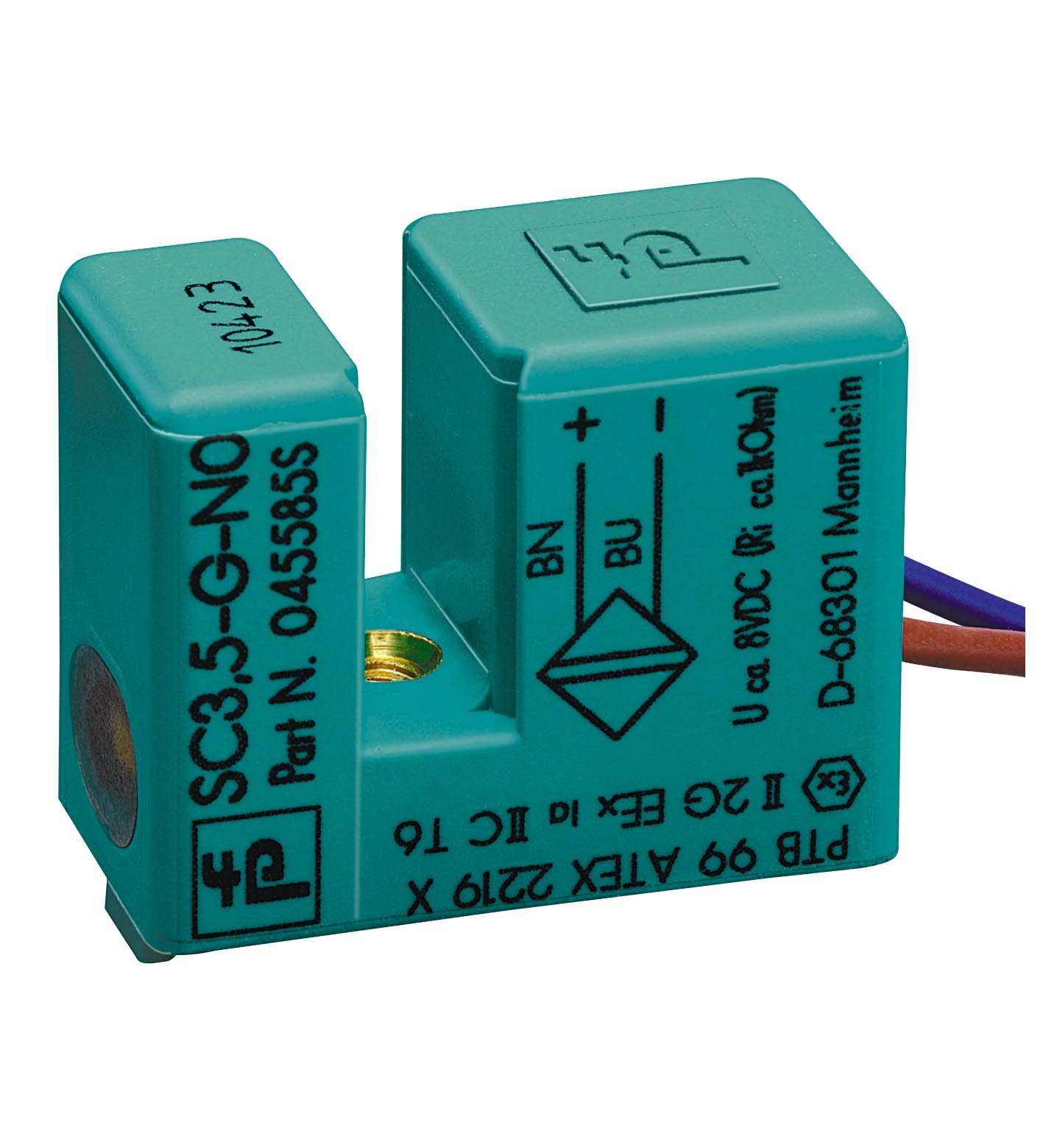

SC3,5-G-N0 电感式槽形传感器

订货号: 70132958
产品分类: 电感式传感器

电感式槽形传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常闭 (NC)
输出类型	NAMUR
槽宽	3,5 mm
浸入深度（横向）	5 ... 7 mm ，类型 6 mm
输出类型	2 线
额定电压	8,2 V （Ri 约 1 kΩ）
工作电压	5 ... 25 V
开关频率	0 ... 3000 Hz
迟滞	0,41 ... 0,6 mm
适用于 2:1 技术	是，无需反极性保护二极管
电流消耗	电流消耗
未检测到测量板≥ 3 mA检测到测量板≤ 1 mA	未检测到测量板≥ 3 mA检测到测量板≤ 1 mA
开关状态指示灯	黄色 LED
未检测到测量板	≥ 3 mA
检测到测量板	≤ 1 mA
安全完整性级别 (SIL)	SIL 2
MTTFd	5880 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999电磁兼容性NE 21:2007标准EN IEC 60947-5-2	NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999电磁兼容性NE 21:2007标准EN IEC 60947-5-2
NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
电磁兼容性	NE 21:2007
标准	EN IEC 60947-5-2
IECEx 认证	IECEx 认证
设备保护级别 GaIECEx PTB 11.0091X设备保护级别 GbIECEx PTB 11.0091X设备保护级别 DaIECEx PTB 11.0091X设备保护级别 MbIECEx PTB 11.0091X	设备保护级别 GaIECEx PTB 11.0091X设备保护级别 GbIECEx PTB 11.0091X设备保护级别 DaIECEx PTB 11.0091X设备保护级别 MbIECEx PTB 11.0091X
ATEX 认证	ATEX 认证
设备保护级别 GaPTB 99 ATEX 2219 X设备保护级别 GbPTB 99 ATEX 2219 X设备保护级别 DaPTB 99 ATEX 2219 X	设备保护级别 GaPTB 99 ATEX 2219 X设备保护级别 GbPTB 99 ATEX 2219 X设备保护级别 DaPTB 99 ATEX 2219 X
UL 认证	通过 cULus 认证负载类型：电阻性电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 8,2 V DC
普通位置E87056危险位置E501628控制图116-0453	普通位置E87056危险位置E501628控制图116-0453
CCC 认证	CCC 认证
危险位置2020322315002306	危险位置2020322315002306
NEPSI 认证	NEPSI 认证
NEPSI 认证GYJ16.1391X	NEPSI 认证GYJ16.1391X
KCC 认证	KCC 认证
危险位置13-AV4BO-0353X	危险位置13-AV4BO-0353X
船舶认证	DNVGL TAA00001A5
设备保护级别 Ga	IECEx PTB 11.0091X
设备保护级别 Gb	IECEx PTB 11.0091X
设备保护级别 Da	IECEx PTB 11.0091X
设备保护级别 Mb	IECEx PTB 11.0091X
设备保护级别 Ga	PTB 99 ATEX 2219 X
设备保护级别 Gb	PTB 99 ATEX 2219 X
设备保护级别 Da	PTB 99 ATEX 2219 X
普通位置	E87056
危险位置	E501628
控制图	116-0453
危险位置	2020322315002306
NEPSI 认证	GYJ16.1391X
危险位置	13-AV4BO-0353X
环境温度	-25 ... 100 °C (-13 ... 212 °F)
连接类型	柔性导线
外壳材料	PBT
防护等级	IP67
电缆	电缆
电缆直径1,1 mm ± 0,1 mm弯曲半径> 10 x 缆线直径材料PVC线芯横截面积0,14 mm2长度L135 mm	电缆直径1,1 mm ± 0,1 mm弯曲半径> 10 x 缆线直径材料PVC线芯横截面积0,14 mm2长度L135 mm

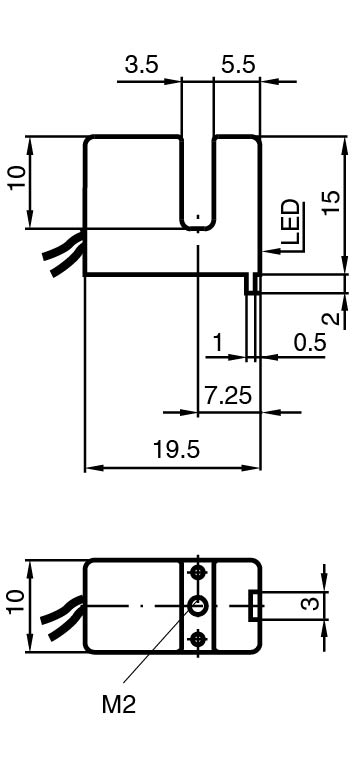

尺寸	尺寸
高度15 mm宽度10 mm长度19,5 mm	高度15 mm宽度10 mm长度19,5 mm
电缆直径	1,1 mm ± 0,1 mm
弯曲半径	> 10 x 缆线直径
材料	PVC
线芯横截面积	0,14 mm2
长度	135 mm
高度	15 mm
宽度	10 mm
长度	19,5 mm
在危险区域使用：	参见使用说明书
