产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 光源 | 红外发光二极管 850 nm |
|---|---|
| 光束数 | 20 |
| 光点直径 | 8 cm 在 2000 mm 检测范围处 |
| 安全完整性级别 (SIL) | SIL 2 |
| 性能水平 (PL) | PL d |
| 类别 | 2 类 |
| MTTFd | > 100 a |
| 诊断覆盖率 (DC) | 94 % |
| 功能指示灯 | 状态指示灯为红色/绿色/橙色 示教、错误、开关状态 红色 LED： 门铰链侧开关指示器 绿色 LED： 铰链对侧的开关指示器 |
| 控制元件 | 示教按键 ， 用于选择操作模式的 DIP 开关 |
| 工作电压 | 24 V DC +/- 20 % |
| 防护等级 | III |
| 功耗 | 主传感器 3,6 W 辅助传感器 3,4 W |
| 测试输入 | U = 10 V DC 时为高电平...30 V DC U = < 2 V DC 时为低电平 |
| 开关类型 | 保护区域清除时切换 |
| 信号输出 | NPN ， PNP ， 短路保护 ， 可切换 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA |
| 响应时间 | ≤ 50 ms 安装高度为 ≤ 2500 mm ≤ 80 ms 安装高度 > 2500 mm |
| 功能安全 | ISO 13849-1 ; EN 61508 part1-4 |
| 产品标准 | EN 12978 ; EN 16005 ; DIN 18650 |
| TüV 认证 | TüV NORD |
| 环境温度 | -30 ... 60 °C (-22 ... 140 °F) |
| 存储温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 相对湿度 | 25% ... 95% ， 无凝露 |
| 安装高度 | 1500 ... 2500 mm （0.5 m ...1.8 m 门宽） 2500 ... 3000 mm （0.5 m ...1.6 m 门宽） |
| 防护等级 | IP65 |
| 连接 | 带连接电缆的插头 ，8 线 |
| 材料 | 材料 |
| 外壳PC（聚碳酸酯）光学端面PC（聚碳酸酯） | 外壳PC（聚碳酸酯）光学端面PC（聚碳酸酯） |
| 质量 | 大约 500 g （套件） |

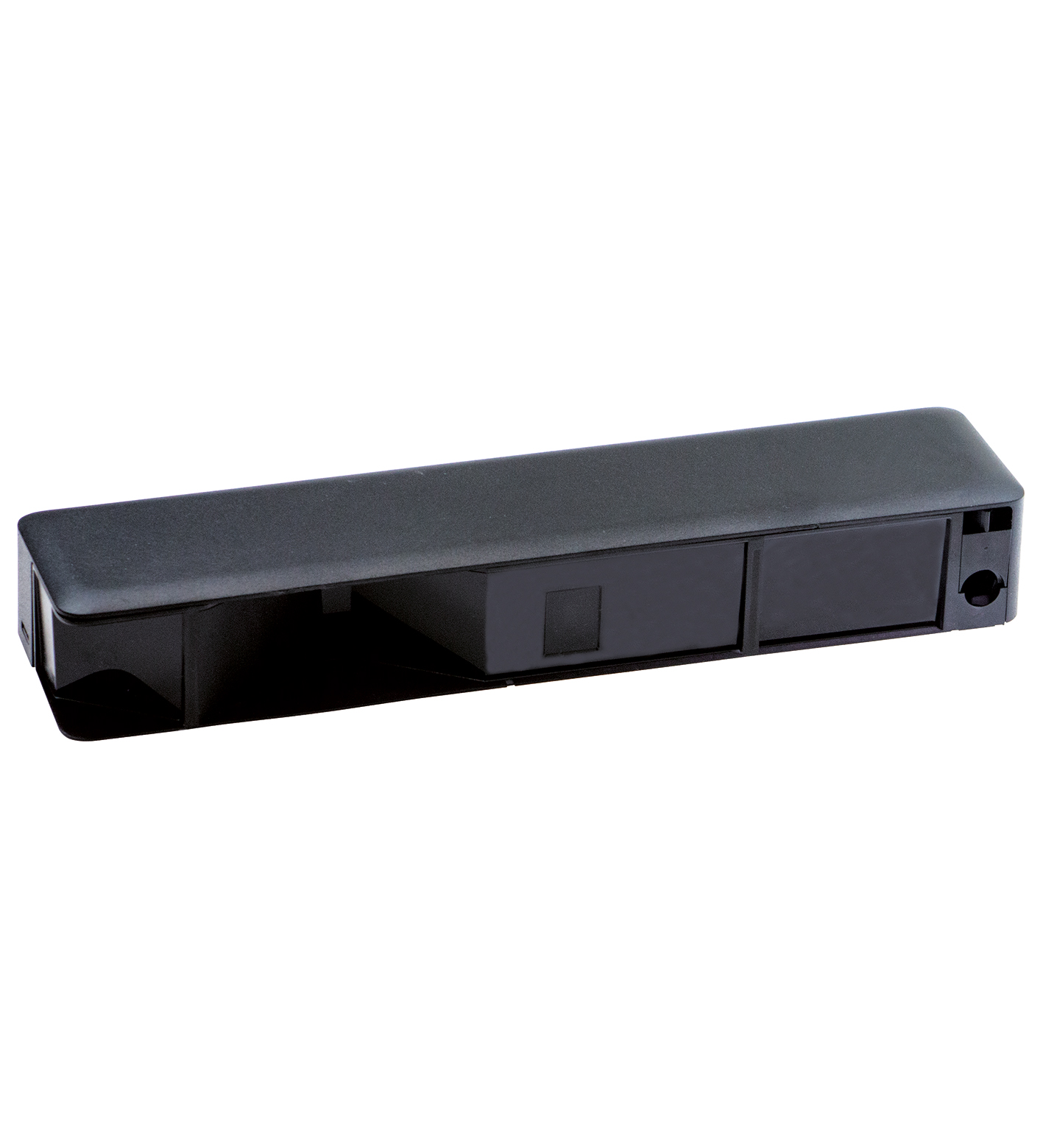

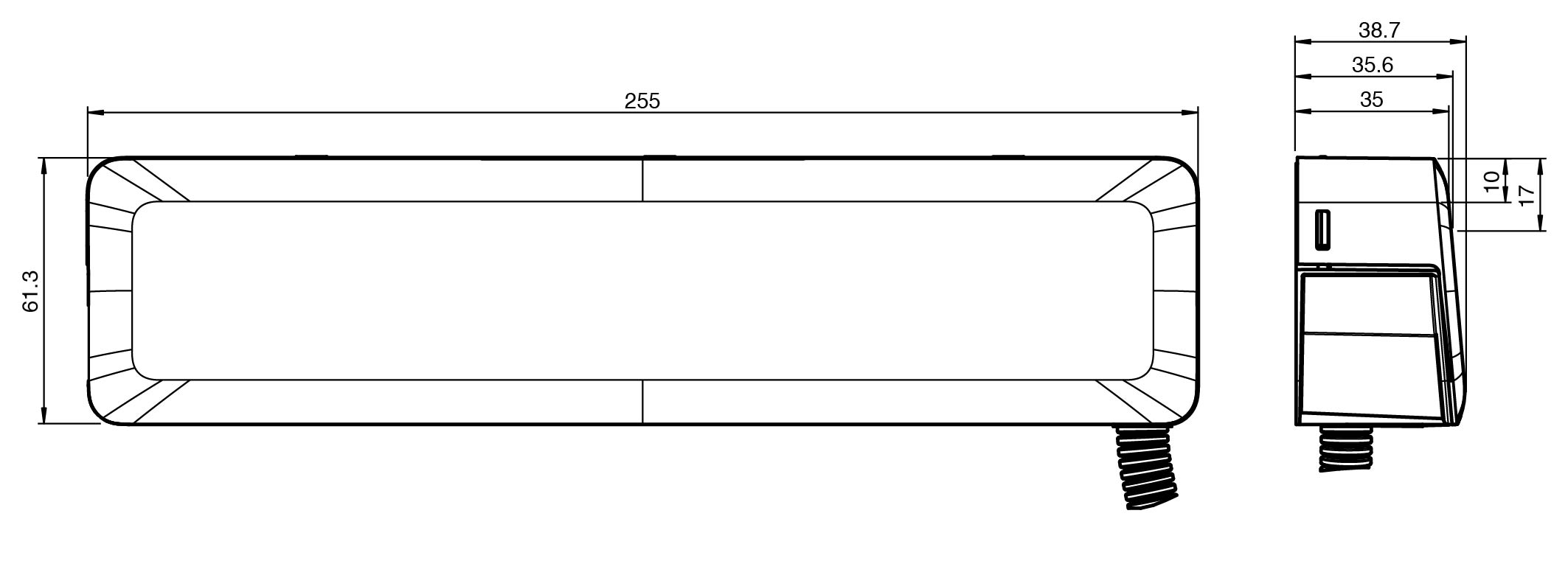

| 尺寸 | 尺寸 |
| 高度61,3 mm深度38,7 mm长度255 mm | 高度61,3 mm深度38,7 mm长度255 mm |
| 外壳 | PC（聚碳酸酯） |
| 光学端面 | PC（聚碳酸酯） |
| 高度 | 61,3 mm |
| 深度 | 38,7 mm |
| 长度 | 255 mm |
| 功能 | 功能 |
| DIP 开关开关 1 打开开关 2 打开开关 3 打开开关 4 打开调节器调节刻度盘：位置 6 = 安装高度 2100 mm | DIP 开关开关 1 打开开关 2 打开开关 3 打开开关 4 打开调节器调节刻度盘：位置 6 = 安装高度 2100 mm |
| DIP 开关 | 开关 1 打开开关 2 打开开关 3 打开开关 4 打开 |
| 调节器 | 调节刻度盘：位置 6 = 安装高度 2100 mm |
| 供货范围 | 用于门铰链侧和前沿侧的传感器系统 （1 个主传感器和 1 个副传感器、连接电缆、过门电缆、带墙装托架的波纹软管、2 x 3 自攻螺钉、钻孔模板、防护等级为 IP65 的电缆密封件） |
