产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 1 ... 12 m |
|---|---|
| 检测范围极限值 | 12 m |
| 保护区域光束数量 | 1 |
| 光源 | 红外发光二极管 |
| 光源类型 | 950 nm 红外光 脉冲式 |
| 标记 | CE |
| 光学端面 | 向前直射 |
| 工作指示灯 | 黄色 LED |
| 功能指示灯 | 黄色 LED：常亮 - 检测到物体长灭 - 未检测到物体 |
| 工作电压 | 电池供电 3 ... 6 V DC 盘绕缆线： 9 ... 27 V DC |
| 工作电流 | 电池供电 1,6 mA 盘绕 3,8 mA |

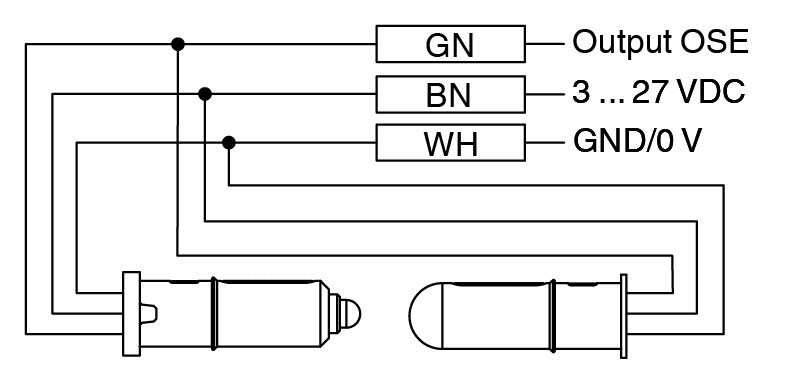

| 输出类型 | OSE |
| 开关类型 | 亮时接通 |
| 信号输出 | 900 Hz ， 晶体管输出，负载最大为 20 mA ， 短路保护 |
| 通电/断电继电器 | 类型 100 ms |
| 功能安全 | ISO 13849-1 ， Cat. 2 PL d ，经 TÜV Nord 认证 |
| 产品标准 | EN 61000-6-2、EN 61000-6-3 ， EN 12978 |
| 环境温度 | -25 ... 75 °C (-13 ... 167 °F) |
| 存储温度 | -25 ... 75 °C (-13 ... 167 °F) |
| 防护等级 | IP67，符合 EN 60529 标准 模制 |
| 材料 | 材料 |
| 外壳发射器： 黑色 ABS / 接收器： Lexan (PC) ，黑色 | 外壳发射器： 黑色 ABS / 接收器： Lexan (PC) ，黑色 |
| 电缆 | 电缆 |
| 电缆直径3,4 mm材料PUR ， 无卤芯数3线芯横截面积0,14 mm2长度L发射器： 1 m 接收器： 10,5 m | 电缆直径3,4 mm材料PUR ， 无卤芯数3线芯横截面积0,14 mm2长度L发射器： 1 m 接收器： 10,5 m |
| 质量 | 当 1 m 缆线： 21 g 当 10.5 m 缆线： 155 g |

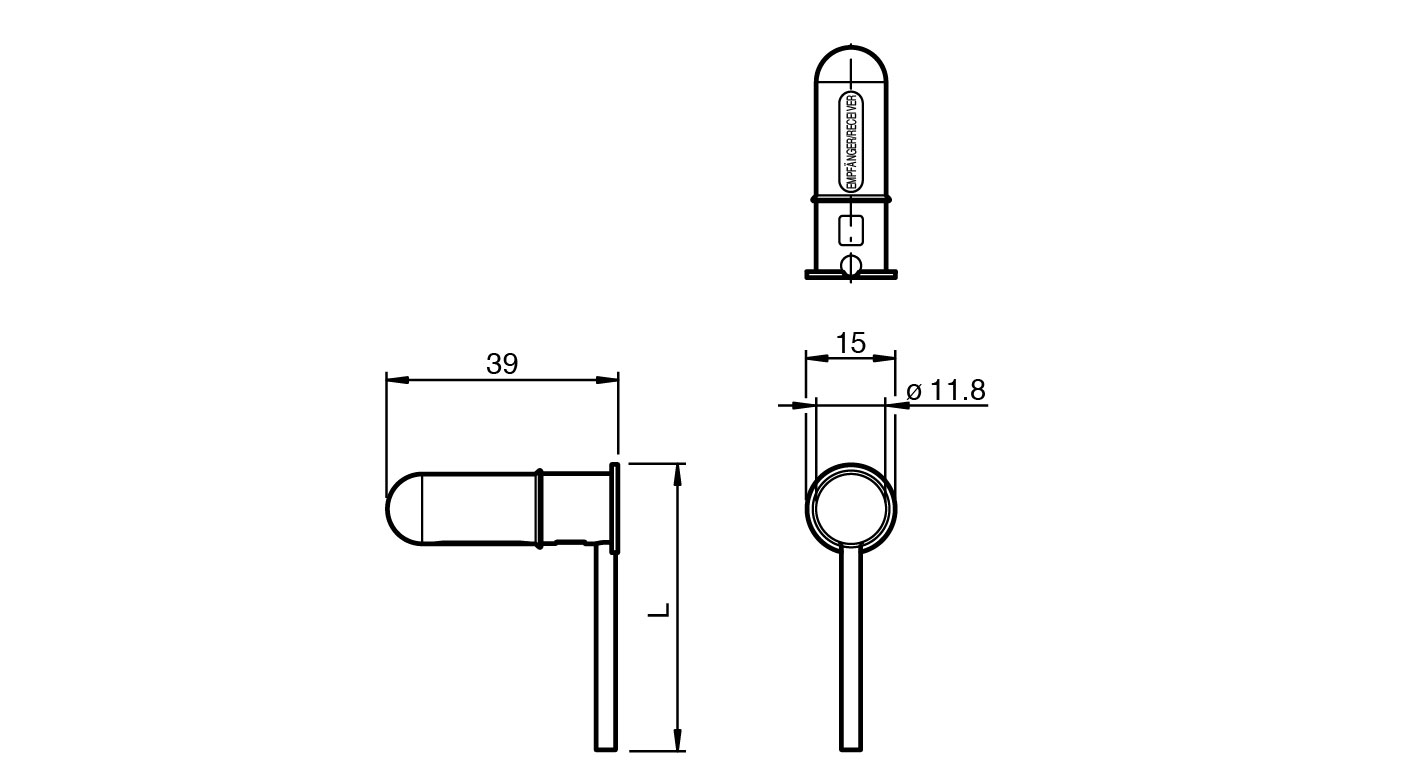

| 尺寸 | 尺寸 |
| 长度39 mm直径12 mm | 长度39 mm直径12 mm |
| 外壳 | 发射器： 黑色 ABS / 接收器： Lexan (PC) ，黑色 |
| 电缆直径 | 3,4 mm |
| 材料 | PUR ， 无卤 |
| 芯数 | 3 |
| 线芯横截面积 | 0,14 mm2 |
| 长度 | 发射器： 1 m 接收器： 10,5 m |
| 长度 | 39 mm |
| 直径 | 12 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
