倍加福

SJ15-A2-V1

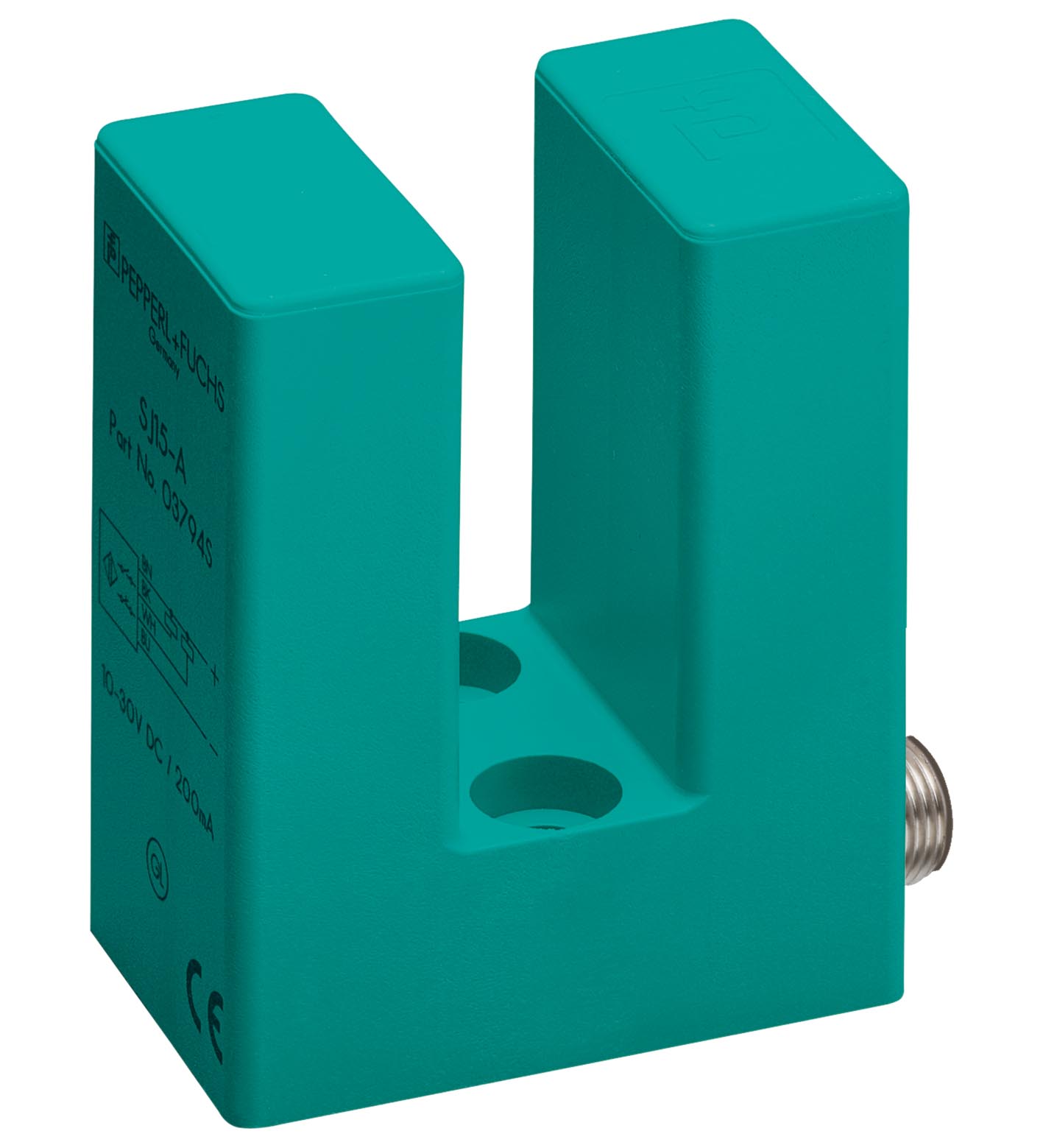

SJ15-A2-V1 电感式槽形传感器

订货号: 087232
产品分类: 电感式传感器

电感式槽形传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

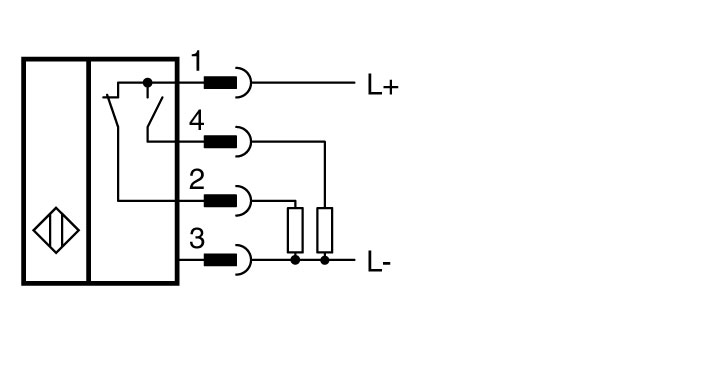

开关功能	互补
输出类型	PNP
槽宽	15 mm
浸入深度（横向）	17 ... 20 mm
输出极性	DC
输出类型	4 线
额定电压	8 V
工作电压	10 ... 30 V DC
开关频率	0 ... 500 Hz
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 3 V
工作电流	0 ... 200 mA
空载电流	≤ 20 mA
MTTFd	1136 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：电阻性电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 200 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	连接器插头
外壳材料	PBT
防护等级	IP67
连接器	连接器
螺纹M12 x 1针脚数4	螺纹M12 x 1针脚数4
质量	105 g

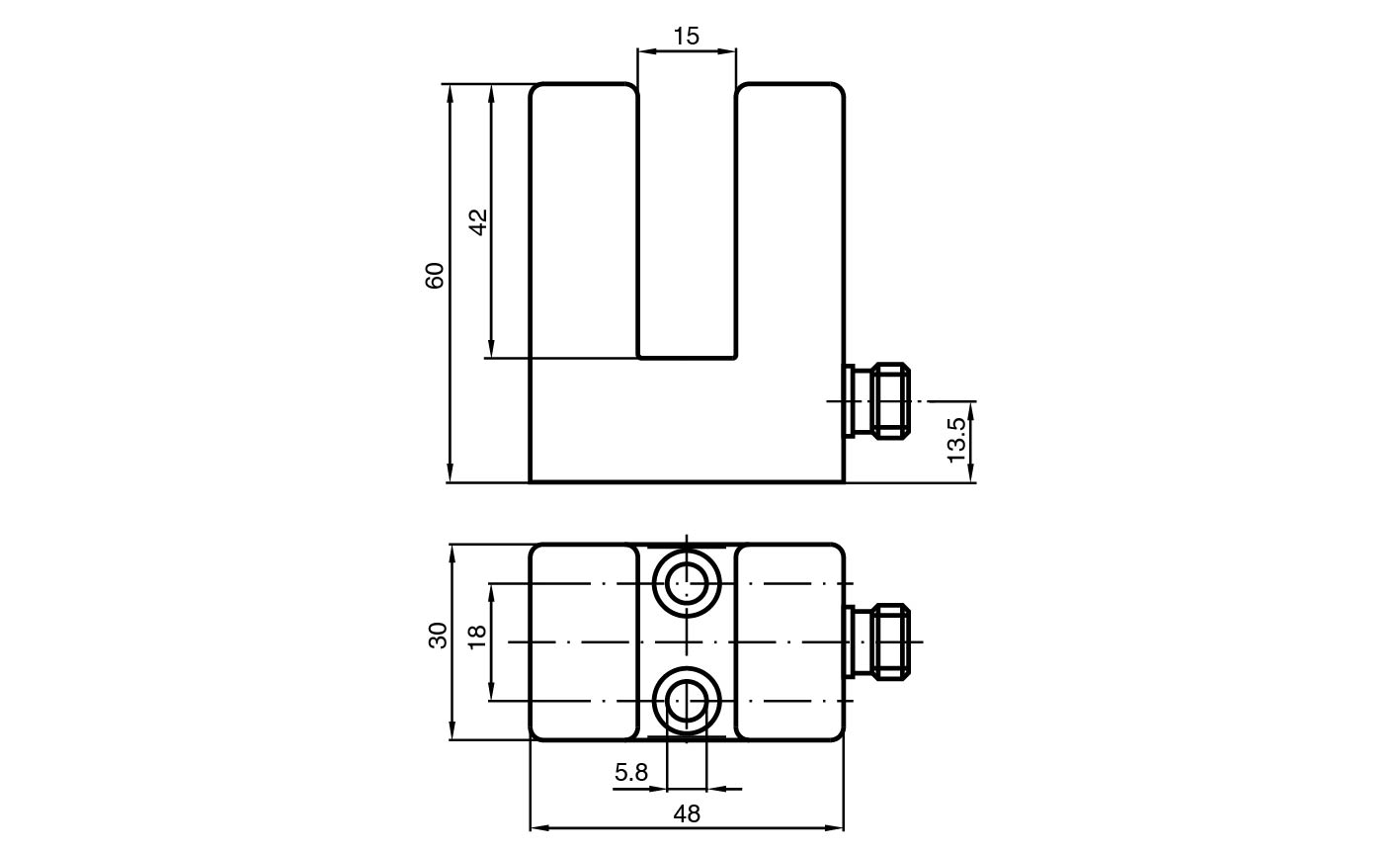

尺寸	尺寸
高度60 mm宽度30 mm长度48 mm	高度60 mm宽度30 mm长度48 mm
螺纹	M12 x 1
针脚数	4
高度	60 mm
宽度	30 mm
长度	48 mm
