倍加福

SJ15-WS

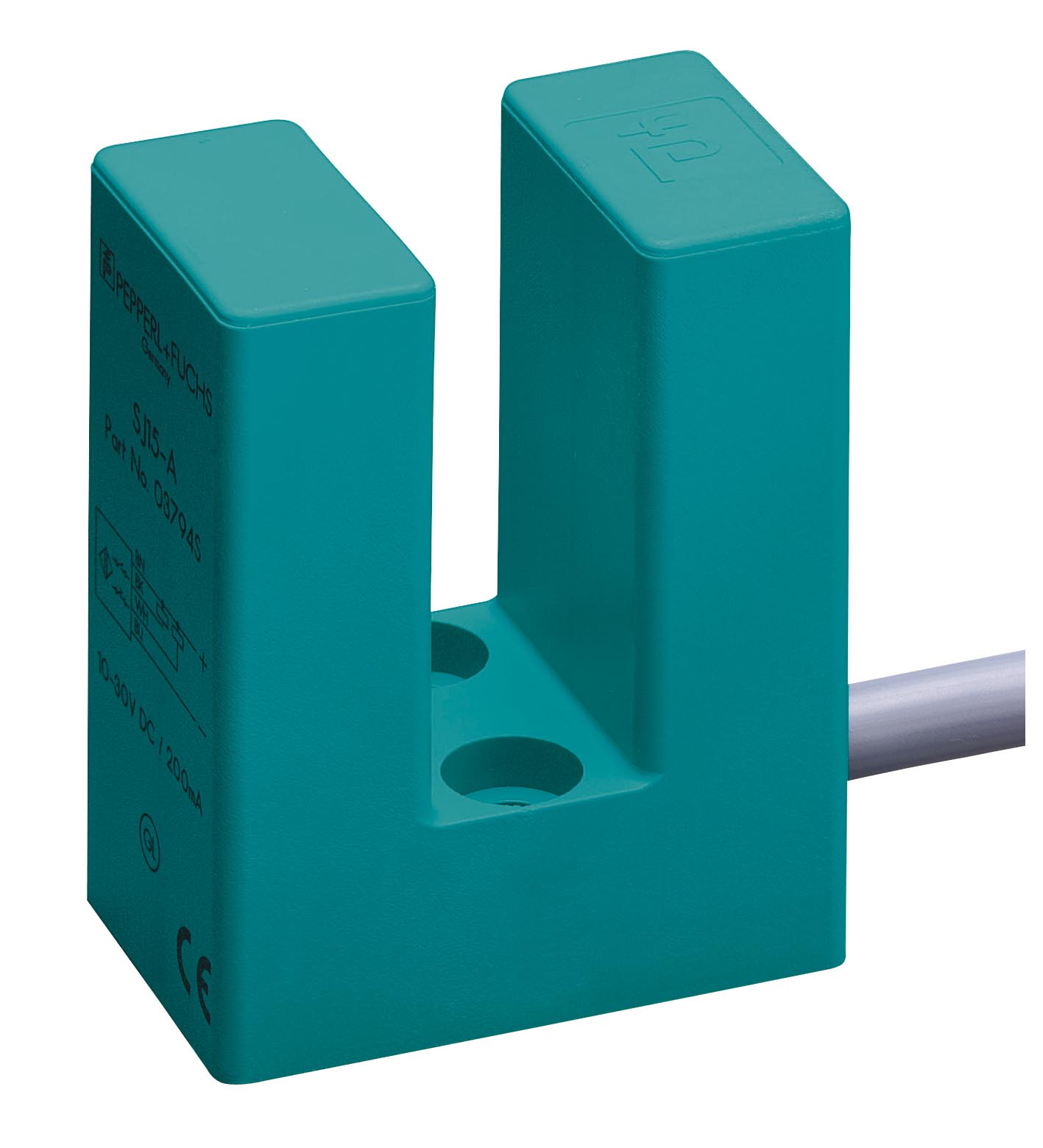

SJ15-WS 电感式槽形传感器

订货号: 003798
产品分类: 电感式传感器

电感式槽形传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)

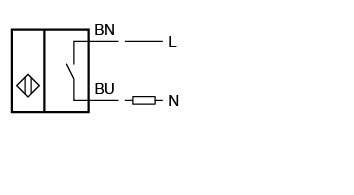

输出类型	双线式
槽宽	15 mm
浸入深度（横向）	18,5 ... 20,5 mm
输出极性	AC
输出类型	2 线
工作电压	20 ... 253 V AC
开关频率	0 ... 25 Hz
迟滞	典型值为 5%
电压降	典型值 4 V（当负载电流为 40 ... 500 mA 时）典型值 5 V（当负载电流为 15 ... 40 mA 时）典型值 7 V（当负载电流为 5 ... 15 mA 时）
在 IL 下的压降	在 IL 下的压降
电压降 IL = 200mA，开关元件打开Ud3,5 V	电压降 IL = 200mA，开关元件打开Ud3,5 V
瞬时电流（20 ms，0.1 Hz）	max. 4000 mA
工作电流	5 ... 500 mA
断态电流	≤ 2 mA
电压降 IL = 200mA，开关元件打开	3,5 V
MTTFd	1553 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：电阻性外壳类型等级：类型 1
CCC 认证	通过中国强制性产品认证 (CCC)
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	电缆
外壳材料	PBT
防护等级	IP67
电缆	电缆
导线端箍是电缆直径6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数2线芯横截面积0,75 mm2长度L2 m	导线端箍是电缆直径6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数2线芯横截面积0,75 mm2长度L2 m

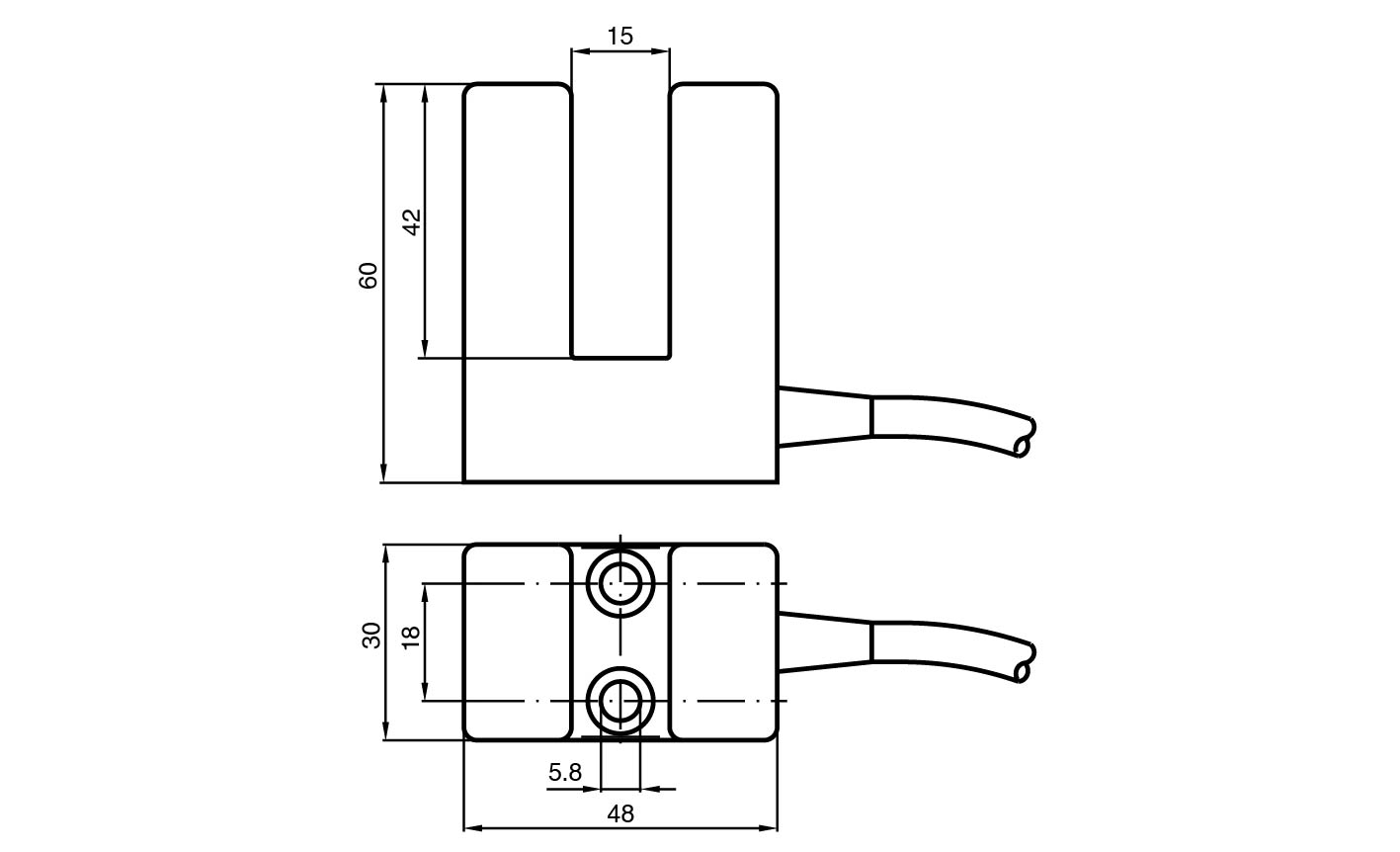

尺寸	尺寸
高度60 mm宽度30 mm长度48 mm	高度60 mm宽度30 mm长度48 mm
注意	1) 当温度低于 0 °C 时，允许工作电压 Ub 80...253 V 安全保险丝 ≤ 2 A（快速熔断），符合 IEC 60127-2 Sheet 1 建议：发生短路后，请检查设备是否运行正常。
导线端箍	是
电缆直径	6 mm ± 0,2 mm
弯曲半径	> 10 x 缆线直径
材料	PVC
颜色	灰色
芯数	2
线芯横截面积	0,75 mm2
长度	2 m
高度	60 mm
宽度	30 mm
长度	48 mm
