倍加福

SJ2-SN

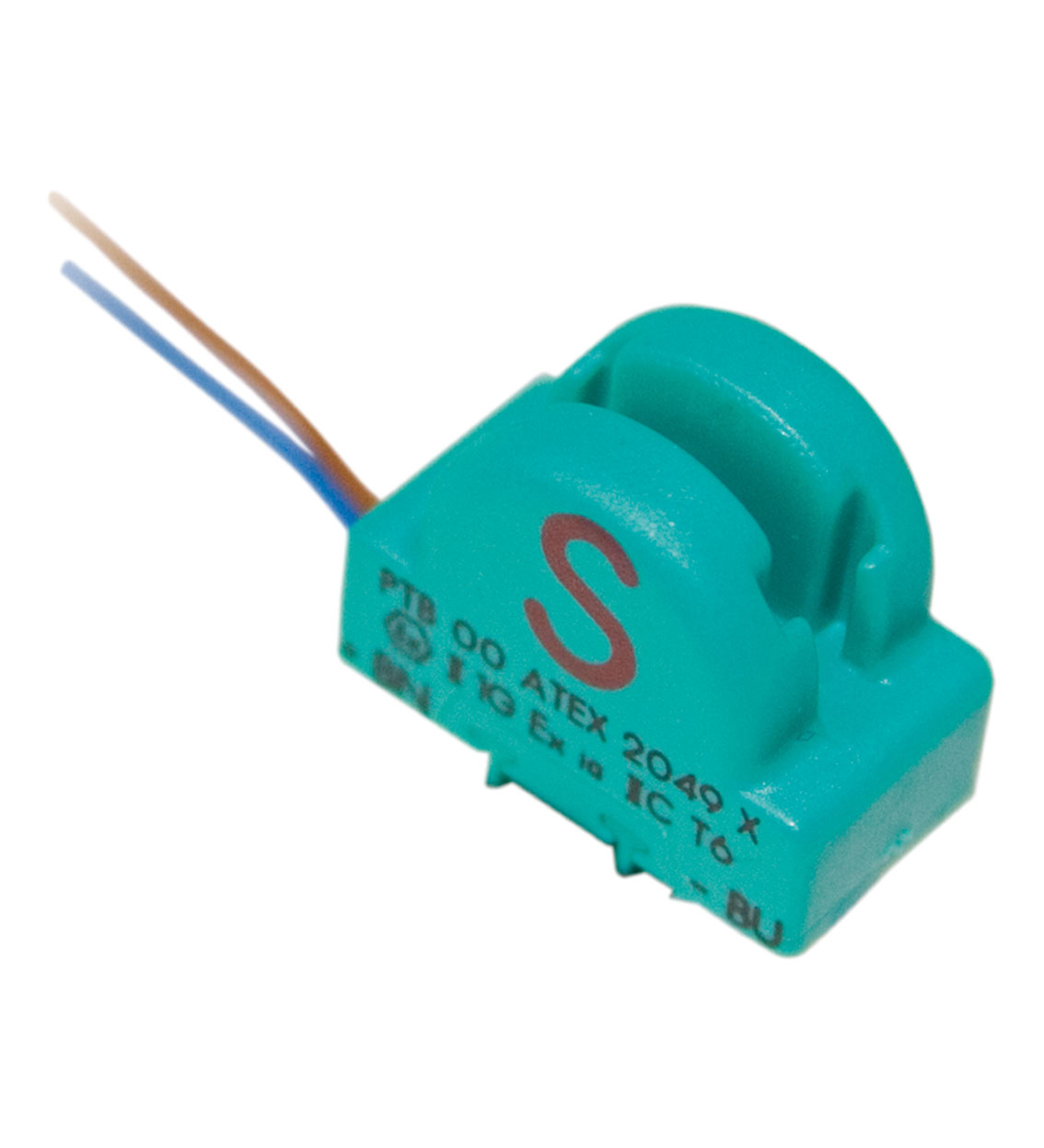

SJ2-SN 电感式槽形传感器

订货号: 70133004
产品分类: 电感式传感器

电感式槽形传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常闭 (NC)
输出类型	具有安全功能的 NAMUR
槽宽	2 mm
浸入深度（横向）	5 ... 7 类型 6 mm
参考目标	5 x 8 x 0.5 mm3，Al
输出类型	2 线
额定电压	8,2 V （Ri 约 1 kΩ）
开关频率	0 ... 5000 Hz
迟滞	带 NAMUR 开关放大器： 0,02 mm （如倍加福 KCD2-SR-Ex1.LB）带安全开关放大器 0,01 mm （如倍加福 KFD2-SH-Ex1）
适用于 2:1 技术	是，带反极性保护二极管
电流升高率	-11 mA / mm
电流消耗	电流消耗
未检测到测量板≥ 3 mA检测到测量板0,2 ... 1 mA	未检测到测量板≥ 3 mA检测到测量板0,2 ... 1 mA
未检测到测量板	≥ 3 mA
检测到测量板	0,2 ... 1 mA
安全完整性级别 (SIL)	SIL 3
MTTFd	11800 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2	NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2
NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
标准	EN IEC 60947-5-2
IECEx 认证	IECEx 认证
设备保护级别 GaIECEx PTB 11.0092X设备保护级别 GbIECEx PTB 11.0092X设备保护级别 DaIECEx PTB 11.0092X设备保护级别 MbIECEx PTB 11.0092X	设备保护级别 GaIECEx PTB 11.0092X设备保护级别 GbIECEx PTB 11.0092X设备保护级别 DaIECEx PTB 11.0092X设备保护级别 MbIECEx PTB 11.0092X
ATEX 认证	ATEX 认证
设备保护级别 GaPTB 00 ATEX 2049 X设备保护级别 GbPTB 00 ATEX 2049 X设备保护级别 DaPTB 00 ATEX 2049 X	设备保护级别 GaPTB 00 ATEX 2049 X设备保护级别 GbPTB 00 ATEX 2049 X设备保护级别 DaPTB 00 ATEX 2049 X
UL 认证	通过 cULus 认证负载类型：电阻性电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 8,2 V DC
普通位置E87056危险位置E501628控制图116-0454	普通位置E87056危险位置E501628控制图116-0454
CCC 认证	CCC 认证
危险位置2020322315002308	危险位置2020322315002308
NEPSI 认证	NEPSI 认证
NEPSI 认证GYJ16.1392X	NEPSI 认证GYJ16.1392X
设备保护级别 Ga	IECEx PTB 11.0092X
设备保护级别 Gb	IECEx PTB 11.0092X
设备保护级别 Da	IECEx PTB 11.0092X
设备保护级别 Mb	IECEx PTB 11.0092X
设备保护级别 Ga	PTB 00 ATEX 2049 X
设备保护级别 Gb	PTB 00 ATEX 2049 X
设备保护级别 Da	PTB 00 ATEX 2049 X
普通位置	E87056
危险位置	E501628
控制图	116-0454
危险位置	2020322315002308
NEPSI 认证	GYJ16.1392X
环境温度	-40 ... 100 °C (-40 ... 212 °F)
连接类型	柔性导线 LIFYW
外壳材料	PBT
防护等级	IP67
电缆	电缆
电缆直径0,75 mm ± 0,15 mm弯曲半径> 10 x 电缆直径材料PVC线芯横截面积0,06 mm2长度L500 mm	电缆直径0,75 mm ± 0,15 mm弯曲半径> 10 x 电缆直径材料PVC线芯横截面积0,06 mm2长度L500 mm
质量	2,5 g

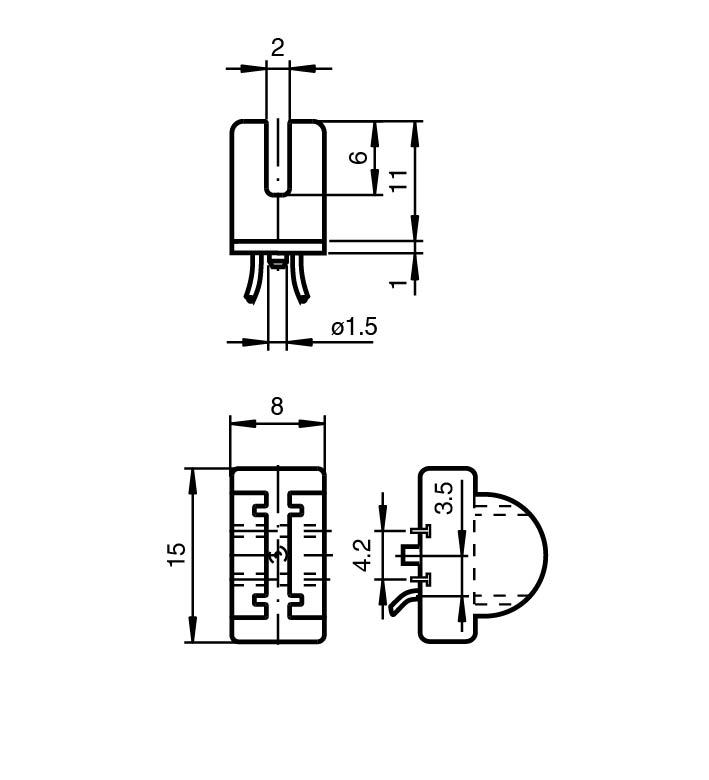

尺寸	尺寸
高度13 mm宽度15 mm长度8 mm	高度13 mm宽度15 mm长度8 mm
注意	停止位可调
电缆直径	0,75 mm ± 0,15 mm
弯曲半径	> 10 x 电缆直径
材料	PVC
线芯横截面积	0,06 mm2
长度	500 mm
高度	13 mm
宽度	15 mm
长度	8 mm
在危险区域使用：	参见使用说明书
