TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常闭 (NC) |
|---|---|
| 输出类型 | 具有安全功能的 NAMUR |
| 槽宽 | 2 mm |
| 浸入深度（横向） | 5 ... 7 类型 6 mm |
| 参考目标 | 5 x 8 x 0.5 mm3，Al |

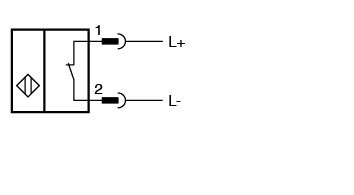

| 输出类型 | 2 线 |
| 额定电压 | 8,2 V （Ri 约 1 kΩ） |
| 开关频率 | 0 ... 5000 Hz |
| 迟滞 | 带 NAMUR 开关放大器： 0,02 mm （如倍加福 KCD2-SR-Ex1.LB） 带安全开关放大器 0,01 mm （如倍加福 KFD2-SH-Ex1） |
| 适用于 2:1 技术 | 是 ， 带反极性保护二极管 |
| 电流升高率 | -11 mA / mm |
| 电流消耗 | 电流消耗 |
| 未检测到测量板≥ 3 mA检测到测量板0,2 ... 1 mA | 未检测到测量板≥ 3 mA检测到测量板0,2 ... 1 mA |
| 未检测到测量板 | ≥ 3 mA |
| 检测到测量板 | 0,2 ... 1 mA |
| MTTFd | 11800 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 环境温度 | -40 ... 100 °C (-40 ... 212 °F) |
| 连接类型 | 柔性导线 |
| 外壳材料 | PBT |
| 防护等级 | IP67 |
| 连接器 | 连接器 |
| 针脚数2连接组件Molex 连接器 51021-0200 Molex 压接接头 50058-8000 | 针脚数2连接组件Molex 连接器 51021-0200 Molex 压接接头 50058-8000 |
| 电缆 | 电缆 |
| 电缆直径0,75 mm ± 0,15 mm弯曲半径> 10 x 缆线直径材料LIFYW芯数2线芯横截面积0,06 mm2长度L30 mm ± 4 mm | 电缆直径0,75 mm ± 0,15 mm弯曲半径> 10 x 缆线直径材料LIFYW芯数2线芯横截面积0,06 mm2长度L30 mm ± 4 mm |

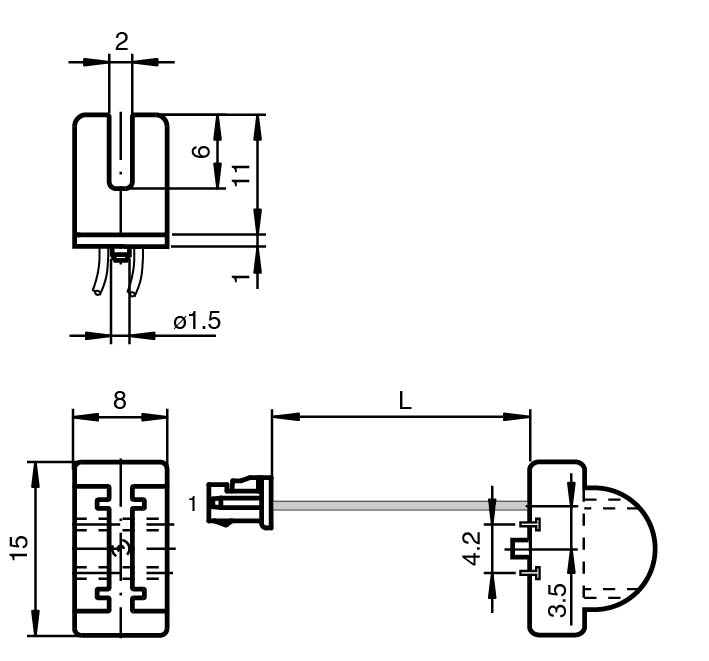

| 尺寸 | 尺寸 |
| 高度13 mm宽度15 mm长度8 mm | 高度13 mm宽度15 mm长度8 mm |
| 注意 | 停止位可调 |
| 针脚数 | 2 |
| 连接组件 | Molex 连接器 51021-0200 Molex 压接接头 50058-8000 |
| 电缆直径 | 0,75 mm ± 0,15 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | LIFYW |
| 芯数 | 2 |
| 线芯横截面积 | 0,06 mm2 |
| 长度 | 30 mm ± 4 mm |
| 高度 | 13 mm |
| 宽度 | 15 mm |
| 长度 | 8 mm |
