倍加福

SJ3,5-N-Y046116

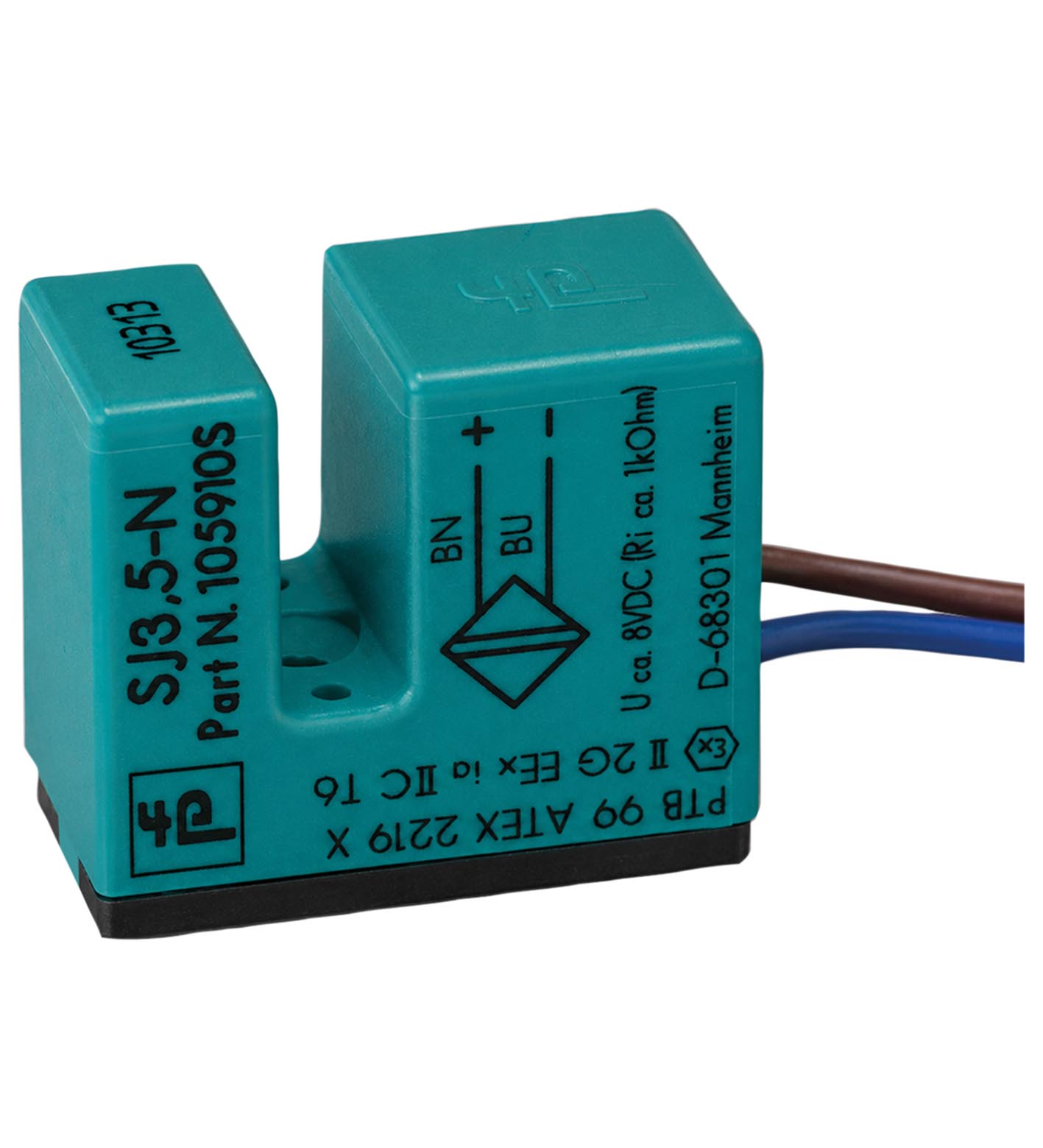

SJ3,5-N-Y046116 电感式槽形传感器

订货号: 70203989
产品分类: 电感式传感器

电感式槽形传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常闭 (NC)
输出类型	NAMUR
槽宽	3,5 mm
浸入深度（横向）	5 ... 7 mm ，类型 6 mm
输出类型	2 线
额定电压	8,2 V （Ri 约 1 kΩ）
工作电压	5 ... 25 V
开关频率	0 ... 3000 Hz
迟滞	0,41 ... 0,6 mm
适用于 2:1 技术	是，无需反极性保护二极管
电流消耗	电流消耗
未检测到测量板≥ 3 mA 在额定电压下检测到测量板≤ 1 mA 在额定电压下	未检测到测量板≥ 3 mA 在额定电压下检测到测量板≤ 1 mA 在额定电压下
未检测到测量板	≥ 3 mA 在额定电压下
检测到测量板	≤ 1 mA 在额定电压下
MTTFd	8415 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2	NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2
NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
标准	EN IEC 60947-5-2
IECEx 认证	IECEx 认证
设备保护级别 GaIECEx PTB 11.0091X设备保护级别 GbIECEx PTB 11.0091X设备保护级别 DaIECEx PTB 11.0091X设备保护级别 MbIECEx PTB 11.0091X	设备保护级别 GaIECEx PTB 11.0091X设备保护级别 GbIECEx PTB 11.0091X设备保护级别 DaIECEx PTB 11.0091X设备保护级别 MbIECEx PTB 11.0091X
ATEX 认证	ATEX 认证
设备保护级别 GaPTB 99 ATEX 2219 X设备保护级别 GbPTB 99 ATEX 2219 X设备保护级别 DaPTB 99 ATEX 2219 X	设备保护级别 GaPTB 99 ATEX 2219 X设备保护级别 GbPTB 99 ATEX 2219 X设备保护级别 DaPTB 99 ATEX 2219 X
UL 认证	cURus 认证负载类型：一般用途电路：2 类电源电源/开关电压： 8,2 V DC 有关更多 UL 相关信息，请参见“其他信息”章节
设备保护级别 Ga	IECEx PTB 11.0091X
设备保护级别 Gb	IECEx PTB 11.0091X
设备保护级别 Da	IECEx PTB 11.0091X
设备保护级别 Mb	IECEx PTB 11.0091X
设备保护级别 Ga	PTB 99 ATEX 2219 X
设备保护级别 Gb	PTB 99 ATEX 2219 X
设备保护级别 Da	PTB 99 ATEX 2219 X
环境温度	-25 ... 100 °C (-13 ... 212 °F)
连接类型	柔性导线 LiY
外壳材料	PBT
防护等级	IP67
电缆	电缆
电缆直径1,1 mm ± 0,1 mm弯曲半径> 10 x 电缆直径材料PVC线芯横截面积0,14 mm2长度L500 mm	电缆直径1,1 mm ± 0,1 mm弯曲半径> 10 x 电缆直径材料PVC线芯横截面积0,14 mm2长度L500 mm

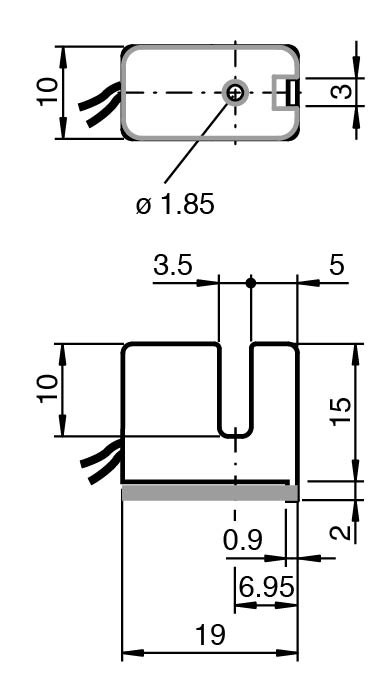

尺寸	尺寸
高度15 mm宽度10 mm长度19,5 mm	高度15 mm宽度10 mm长度19,5 mm
电缆直径	1,1 mm ± 0,1 mm
弯曲半径	> 10 x 电缆直径
材料	PVC
线芯横截面积	0,14 mm2
长度	500 mm
高度	15 mm
宽度	10 mm
长度	19,5 mm
在危险区域使用：	参见使用说明书
