倍加福

SLA12-LAS-T/35/124

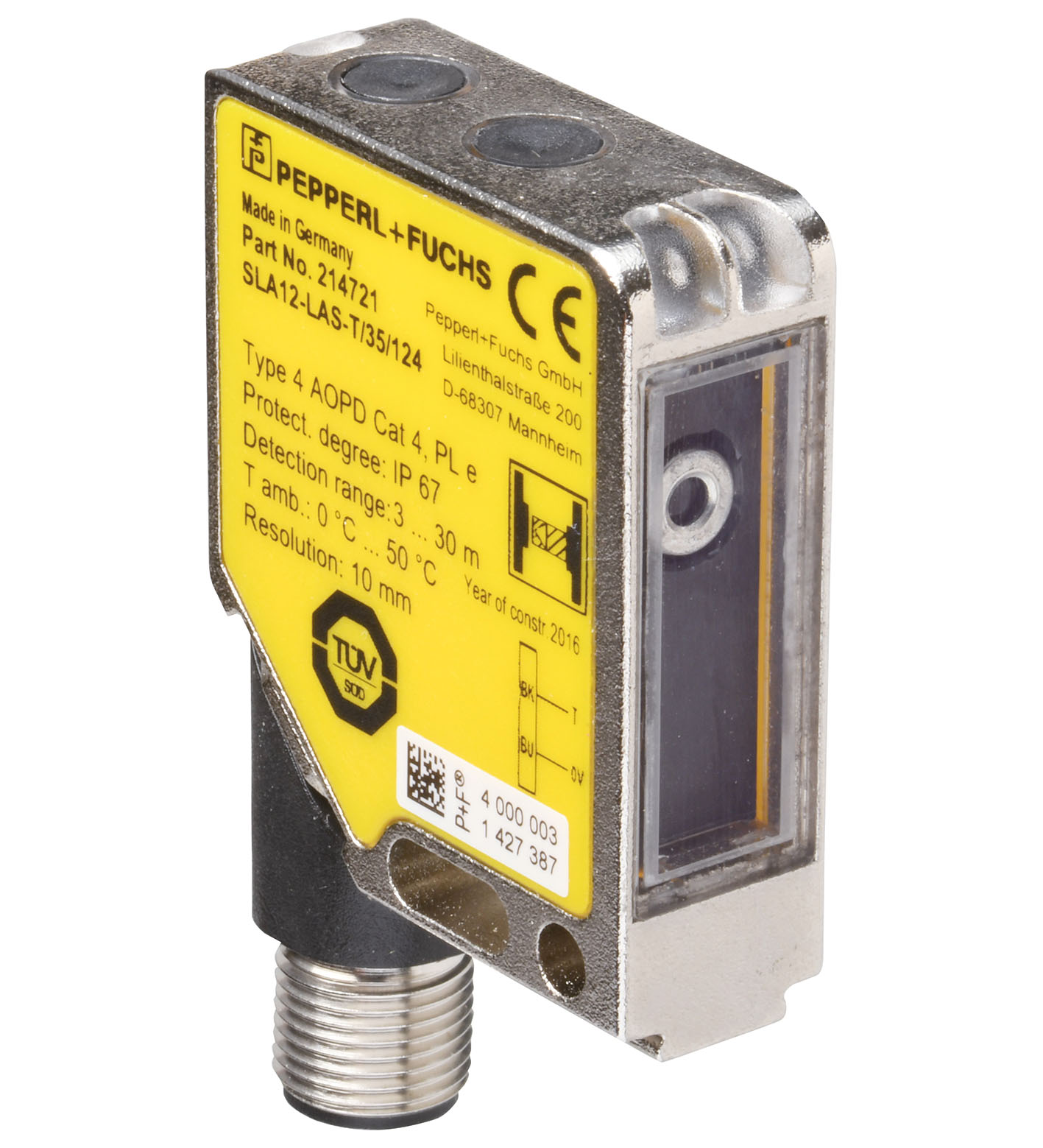

SLA12-LAS-T/35/124 安全对射传感变送器

订货号: 214721
产品分类: 安全光栅

安全对射型光电传感器（带激光）

查看规格参数资料与附件

TECHNICAL DATA

规格参数

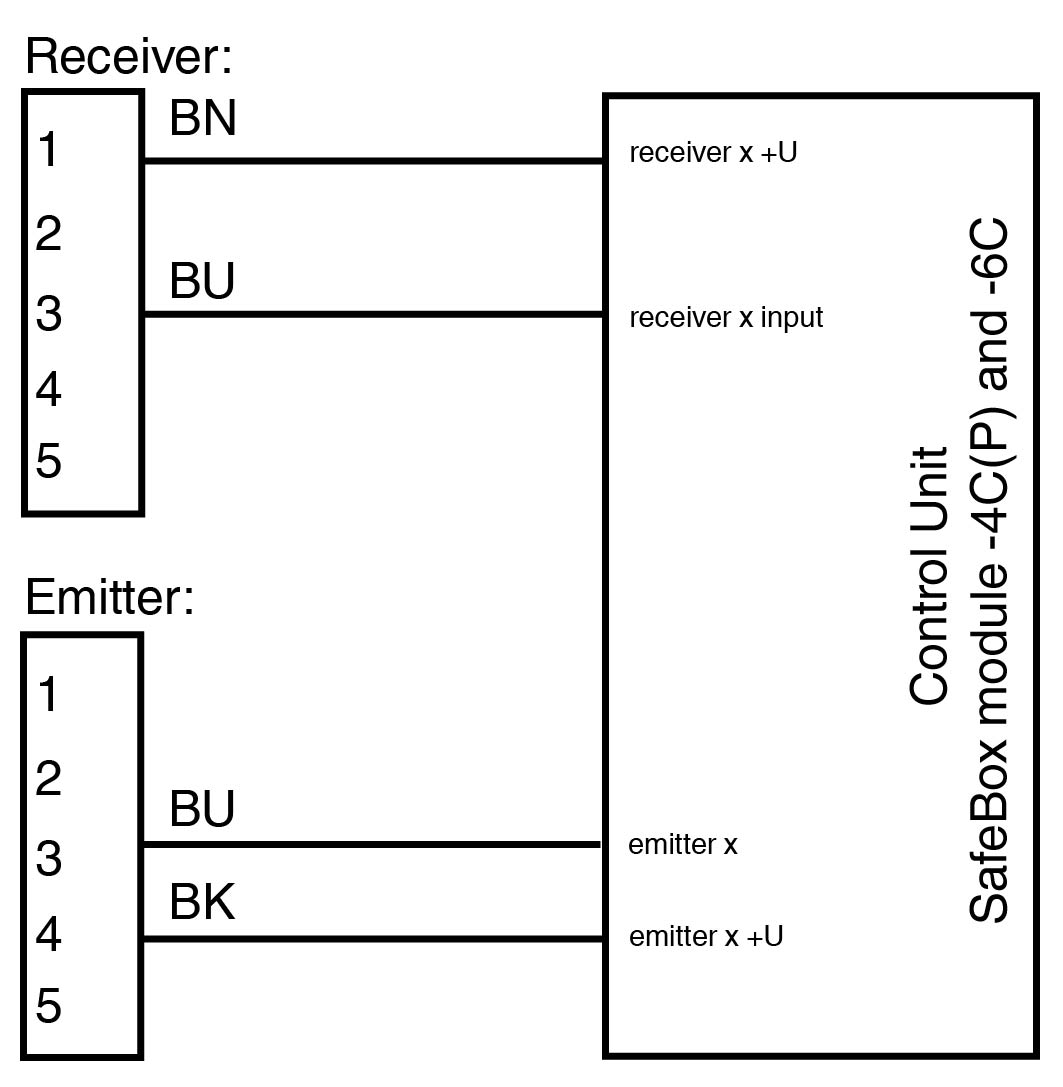

系统组件

发射器	SLA12-LAS-T/35/124
接收器	SLA12-R/124
有效检测距离	3 ... 30 m
光源	激光二极管
光源类型	调制可见红光
激光额定值	激光额定值
注意激光，切勿直视激光束激光等级1波长650 nm光束发散1 mrad脉冲长度35 µs重复率200 Hz	注意激光，切勿直视激光束激光等级1波长650 nm光束发散1 mrad脉冲长度35 µs重复率200 Hz
目标尺寸	静态：10 mm 动态：30 mm（当障碍物移动速度 = 1.6 m/s）
对准辅助装置	红色 LED
发散角	< 5 °
注意	激光，切勿直视激光束
激光等级	1
波长	650 nm
光束发散	1 mrad
脉冲长度	35 µs
重复率	200 Hz
安全完整性级别 (SIL)	SIL 3
性能水平 (PL)	PL e
类别	4 类
任务时间 (TM)	20 a
PFHd	4,4 E-10
类型	4
工作指示灯	绿色 LED
功能指示灯	黄色 LED：1.LED 常亮：信号 > 2 x 开关点（功能预留）2.LED 闪烁：信号在 1 x 开关和 2 x 开关点之间3.LED 熄灭：信号 < 开关点
工作电压	通过控制单元供电
防护等级	III ， IEC 61140
功能安全	ISO 13849-1
产品标准	EN 61496-1 ; IEC 61496-2
激光安全	IEC 60825-1:2007
CE 符合性	CE
UKCA 符合性	UKCA
TüV 认证	TüV SüD
环境温度	0 ... 50 °C (32 ... 122 °F)
存储温度	-20 ... 70 °C (-4 ... 158 °F)
相对湿度	最大 95%，无凝露
耐冲击性	10 g ， 16 ms ; 仅适用于固定应用
抗振性	1 mm ， 10 ... 55 Hz ; 仅适用于固定应用
防护等级	IP67，符合 EN 60529 标准
连接	5 针 M12 x 1 连接器，带金属螺纹，可旋转 90°
材料	材料
外壳框架：镀镍，压铸锌，侧面：玻璃纤维强化塑料 PC RAL 1021（黄色）光学端面塑料板	外壳框架：镀镍，压铸锌，侧面：玻璃纤维强化塑料 PC RAL 1021（黄色）光学端面塑料板
质量	每个设备 60 g

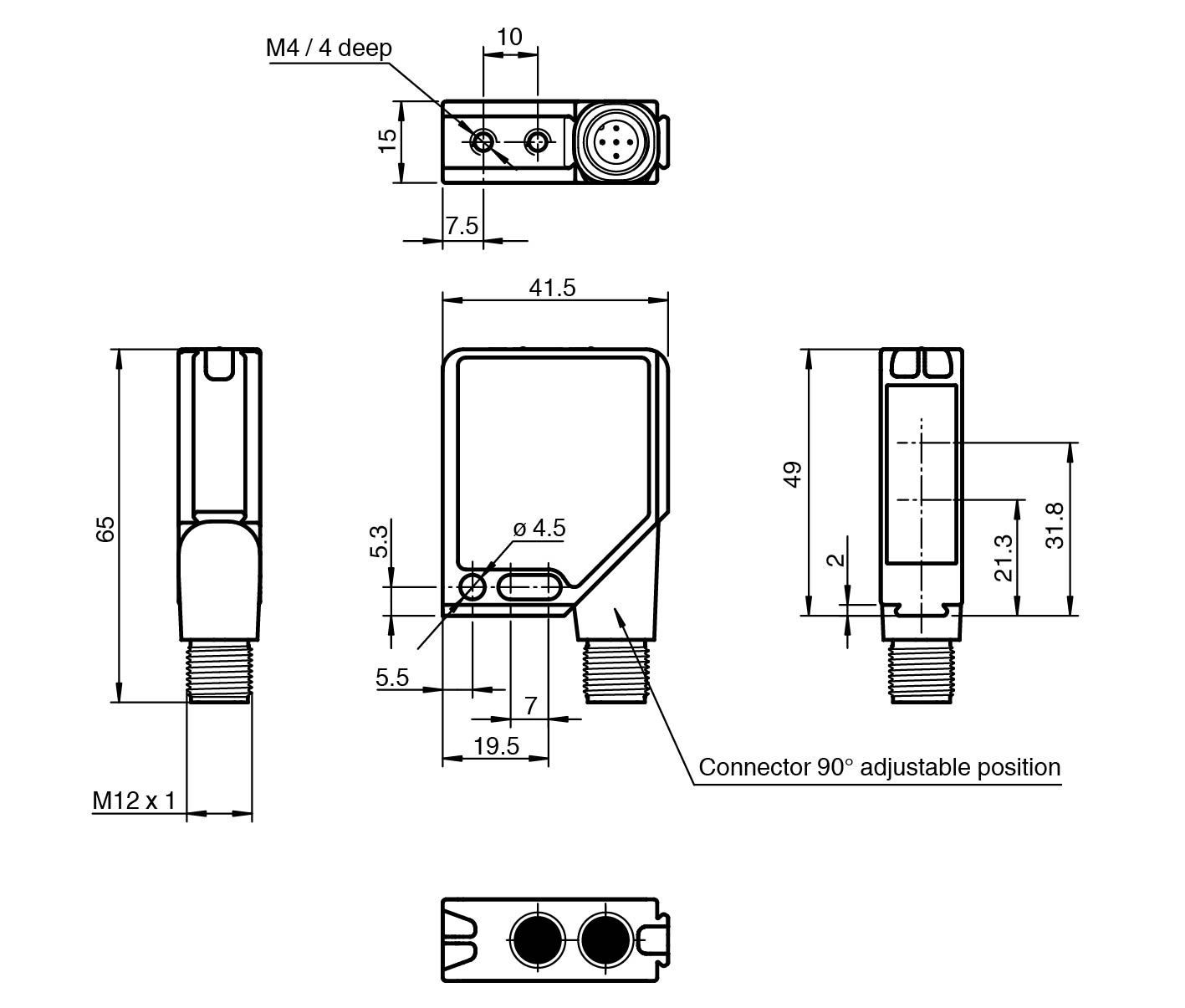

尺寸	尺寸
高度49 mm宽度15 mm深度41,5 mm	高度49 mm宽度15 mm深度41,5 mm
外壳	框架：镀镍，压铸锌，侧面：玻璃纤维强化塑料 PC RAL 1021（黄色）
光学端面	塑料板
高度	49 mm
宽度	15 mm
深度	41,5 mm
