产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数

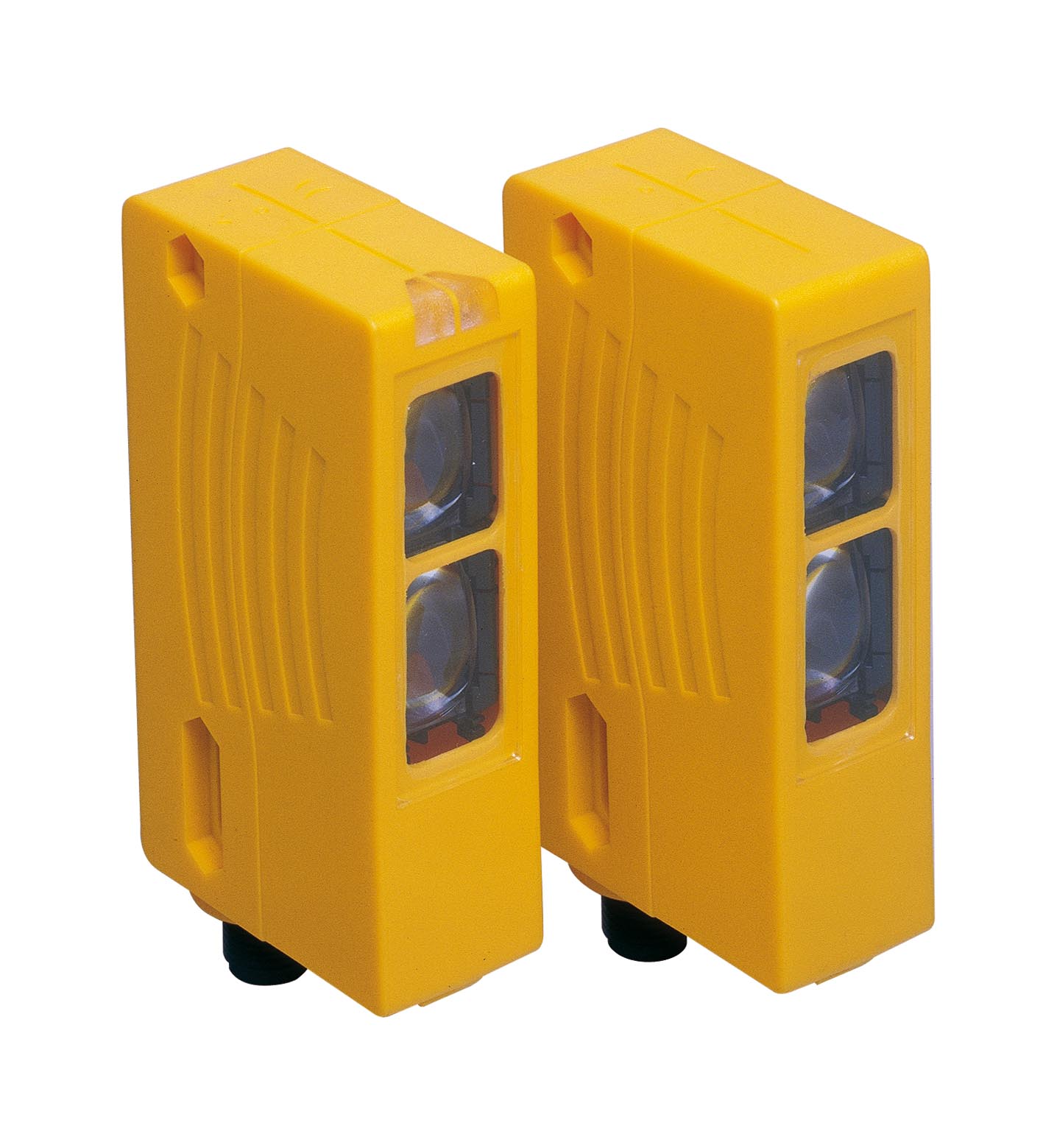

系统组件
| 发射器 | SLA29-T/73c |
|---|---|
| 接收器 | SLA29-R/73c |
| 有效检测距离 | 0,2 ... 30 m |
| 检测范围极限值 | 40 m |
| 光源 | LED |
| 光源类型 | 调制可见红光 |
| 目标尺寸 | 静态：30 mm动态：40 mm（当障碍物移动速度 = 1.6 m/s） |
| 对准辅助装置 | 接收器中的红色 LED |
| 发散角 | < 5 ° |
| 安全完整性级别 (SIL) | SIL 3 |
| 性能水平 (PL) | PL e |
| 类别 | 4 类 |
| 任务时间 (TM) | 20 a |
| PFHd | 4,4 E-10 |
| 类型 | 4 |
| 工作指示灯 | 绿色 LED |
| 功能指示灯 | 黄色 LED：1.LED 常亮：信号 > 2 x 开关点（功能预留）2.LED 闪烁：信号在 1 x 开关和 2 x 开关点之间3.LED 熄灭：信号 < 开关点 |
| 工作电压 | 通过控制单元供电 |
| 防护等级 | III ， IEC 61140 |
| 功能安全 | ISO 13849-1 |
| 产品标准 | EN 61496-1 ; IEC 61496-2 |
| CE 符合性 | CE |
| UKCA 符合性 | UKCA |
| UL 认证 | 通过 cULus 认证 |
| TüV 认证 | TüV SüD |
| 环境温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 存储温度 | -20 ... 70 °C (-4 ... 158 °F) |
| 相对湿度 | 最大 95%，无凝露 |
| 耐冲击性 | 10 g ， 16 ms ; 仅适用于固定应用 |
| 抗振性 | 1 mm ， 10 ... 55 Hz ; 仅适用于固定应用 |
| 防护等级 | IP67，符合 EN 60529 标准 |

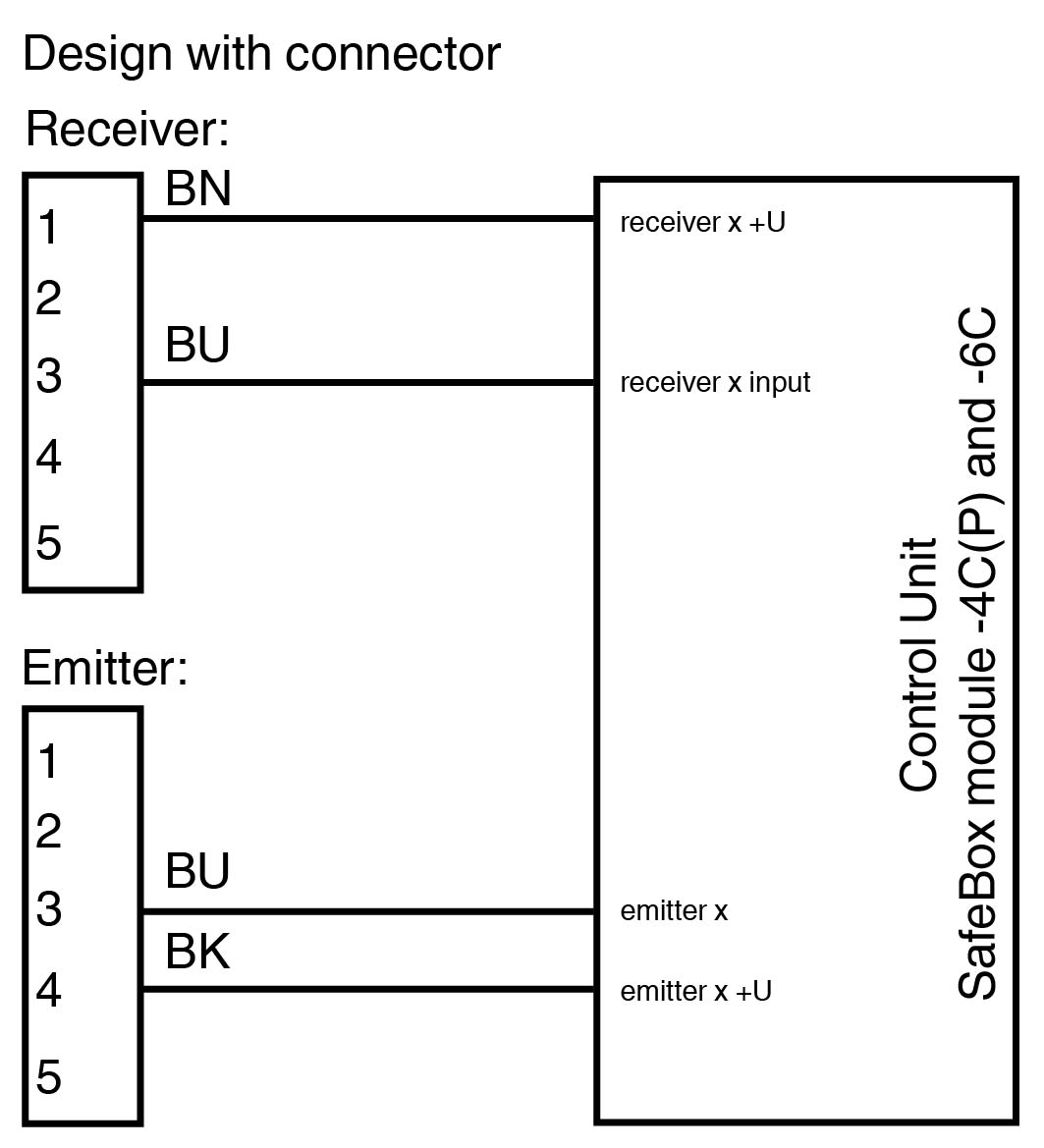

| 连接 | M12 连接器，4 针 |
| 材料 | 材料 |
| 外壳ABS/PC 塑料 ， 黄色光学端面塑料板 | 外壳ABS/PC 塑料 ， 黄色光学端面塑料板 |
| 质量 | 每个设备 70 g |

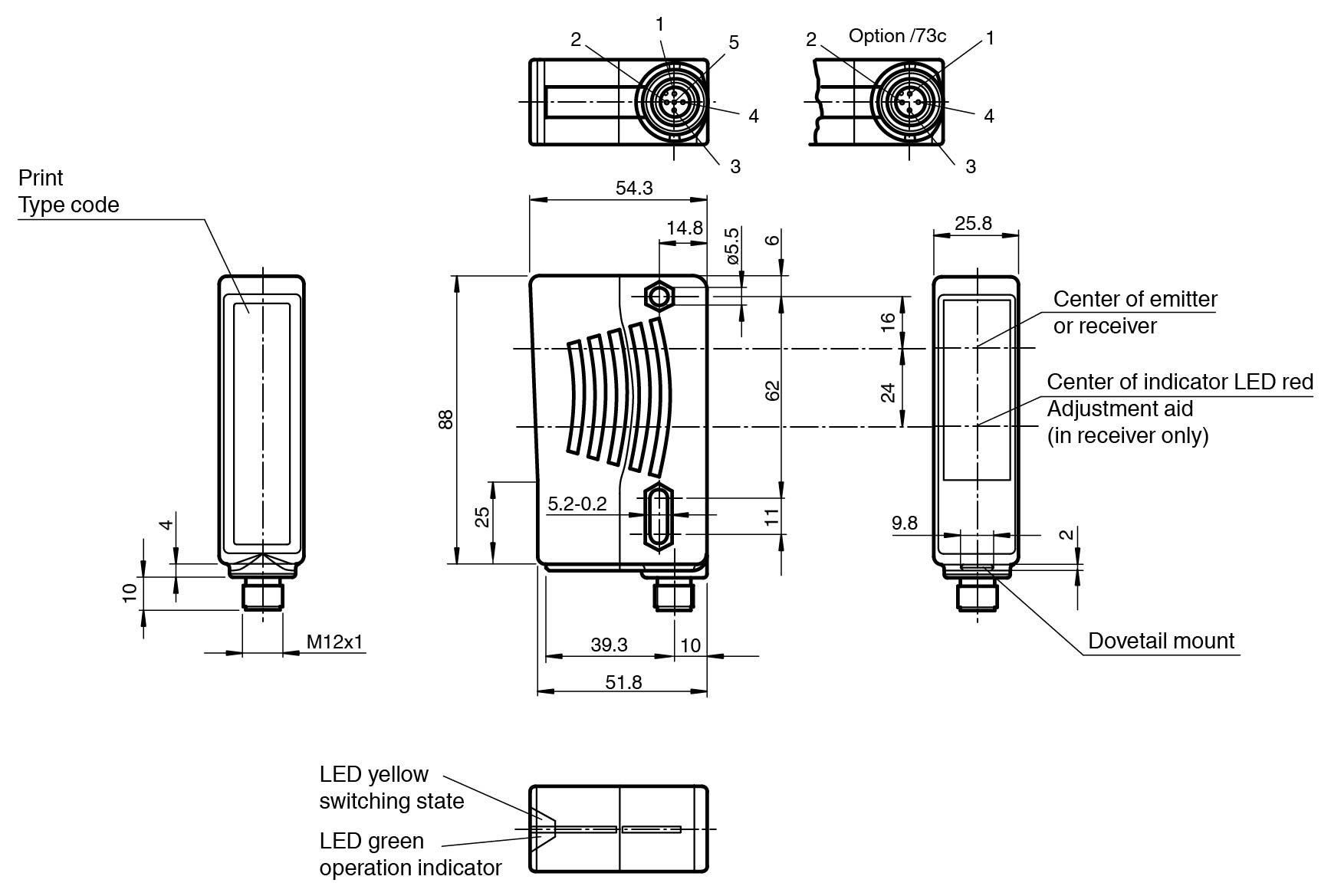

| 尺寸 | 尺寸 |
| 高度88 mm宽度25,8 mm深度54,3 mm | 高度88 mm宽度25,8 mm深度54,3 mm |
| 外壳 | ABS/PC 塑料 ， 黄色 |
| 光学端面 | 塑料板 |
| 高度 | 88 mm |
| 宽度 | 25,8 mm |
| 深度 | 54,3 mm |
