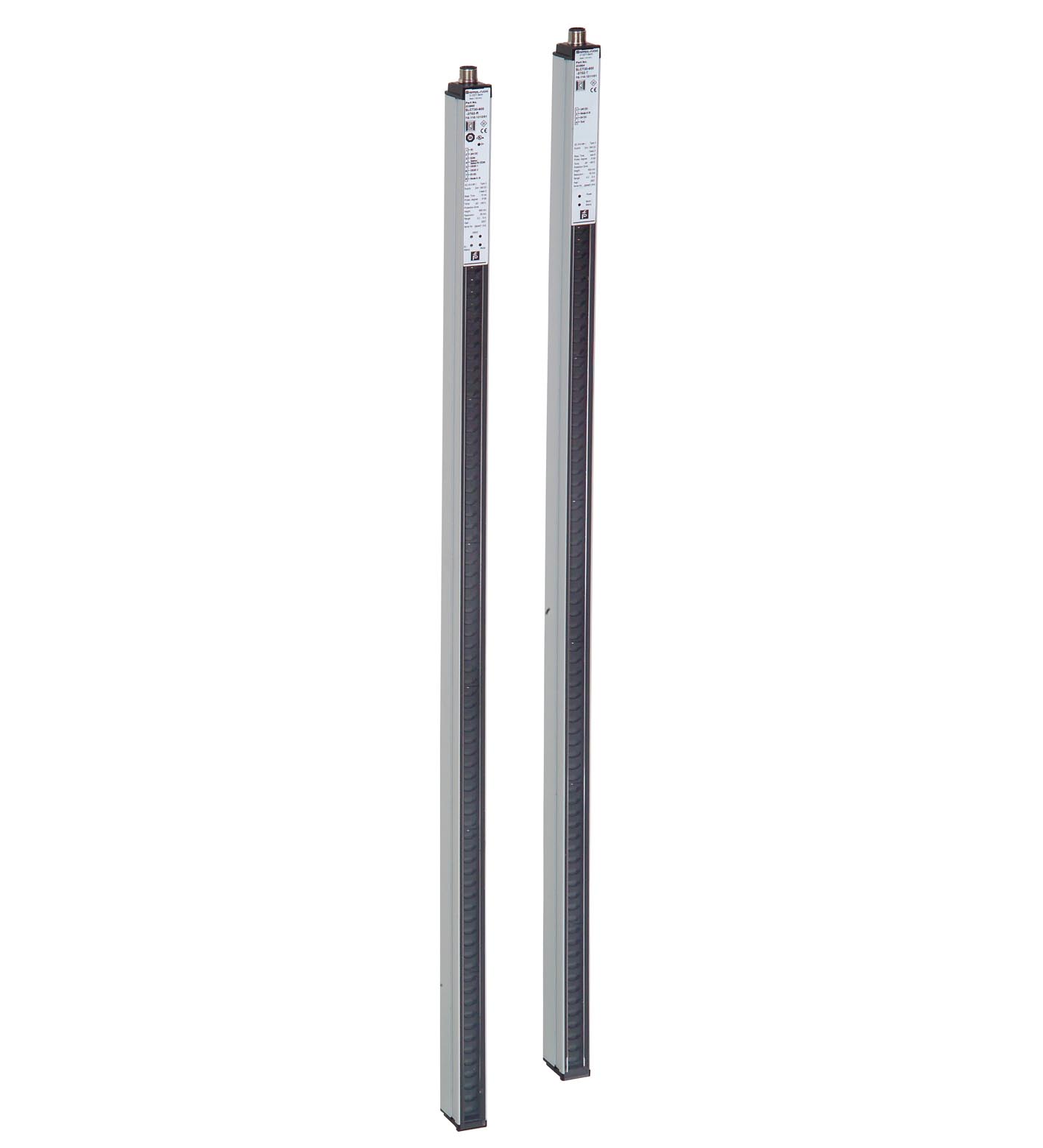

产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 0,2 ... 8 m |
|---|---|
| 光源 | 红外发光二极管 |
| 光源类型 | 调制红外光 ， 850 nm |
| 保护区域高度 | 见表 1，最大 2400 mm |
| 操作模式 | 启动/重启禁用，可停用 |
| 光学分辨率 | 90 mm |
| 发散角 | 5 ° |
| 环境光限制 | 对环境光不敏感，符合 IEC 61496-2 标准 |
| UL 文件编号 | E215245 |
| 安全完整性级别 (SIL) | SIL 1 |
| 性能水平 (PL) | PL c |
| 类别 | 2 类 |
| 任务时间 (TM) | 20 a |
| PFHd | 取决于保护区域的高度；请参见手册 |
| 类型 | 2 |
| 工作指示灯 | 绿色：通电 |
| 功能指示灯 | 绿色：OSSD 打开 ， 红色：OSSD 关闭 |
| 状态指示 | 发射器单元： 黄色 LED： 模式、测试或错误 接收器： 黄色 LED： 启动就绪，功能预留或错误 |
| 工作电压 | 24 V DC （-20%，+30%） ; 带安全隔离功能的电源：24 V DC |
| 空载电流 | 发射器单元：≤ 150 mA 接收器： ≤ 150 mA （输出开路） |
| 防护等级 | III ， IEC 61140 |
| 功耗 | 发射器单元： 5 W 接收器： 15 W |
| 输入类型 | 发射器单元测试 |
| 输入格式 | 断开触点 |
| 开关电压 | 24 V DC |
| 输入电流 | 5 mA |
| 输入类型 | 发射器单元，A/B 模式 |
| 功能 | 波束码 A：开路或 0 V波束码 B：24 V DC，5 mA |
| 输入类型 | 接收器单元继电器监控 |
| 输入格式 | 断开触点 |
| 开关电压 | 24 V DC |
| 输入电流 | 5 mA |
| 输入类型 | 接收器单元，启动释放 |
| 输入格式 | 断开触点 |
| 输入电流 | 5 mA |
| 输入类型 | 接收器单元，A/B 模式 （请参见发射器单元，A/B 模式） |
| 响应时间 | 见表 1，最大 17 ms |
| 输出类型 | 接收器单元 OSSD |
| 信号输出 | PNP 半导体 ，监控是否存在短路和交叉电路 |
| 开关电压 | 亮起：UB - 2 V；熄灭：< 1 V |
| 开关电流 | 打开：最高 0.1 A；关闭：< 5 μA |
| 输出类型 | 接收器信号输出开始就绪 |
| 信号输出 | PNP 半导体，带短路保护，0.1 A |
| 功能安全 | ISO 13849-1 ; EN 61508 part1-4 |
| 产品标准 | EN 61496-1 ; IEC 61496-2 |
| 光生物安全性 | 风险组 0 根据 IEC 62471 |
| CE 符合性 | CE |
| UKCA 符合性 | UKCA |
| UL 认证 | 通过 cULus 认证 |
| TüV 认证 | TüV SüD |
| 环境温度 | -35 ... 60 °C (-31 ... 140 °F) |
| 存储温度 | -35 ... 70 °C (-31 ... 158 °F) |
| 相对湿度 | 最大 95%，无凝露 |
| 耐冲击性 | 10 g ， 16 ms ; 仅适用于固定应用 |
| 抗振性 | 0,35 mm ， 10 ... 55 Hz ; 仅适用于固定应用 |

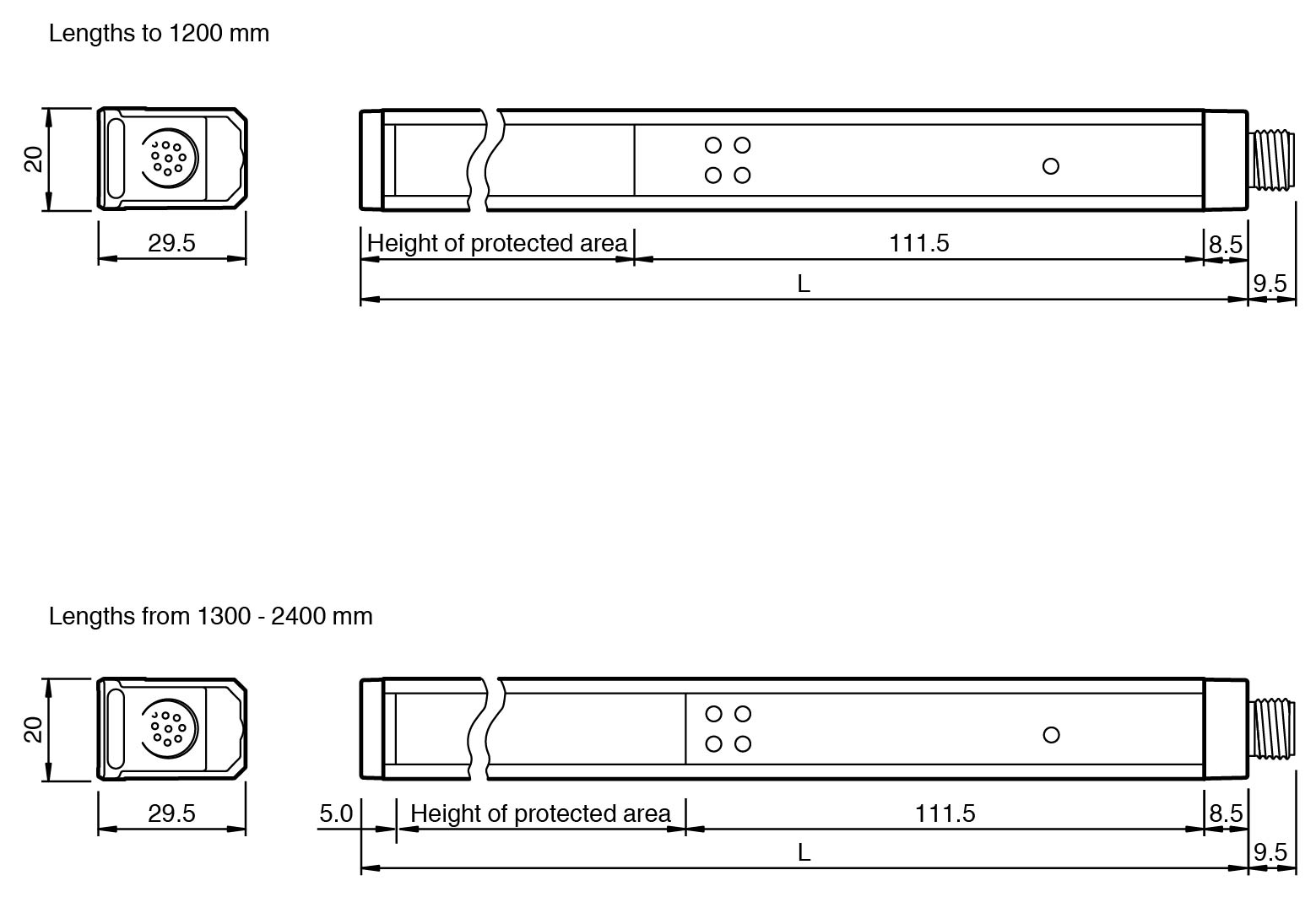

| 外壳长度 L | 见表 2 |
| 防护等级 | IP67 ， 仅供室内使用 |

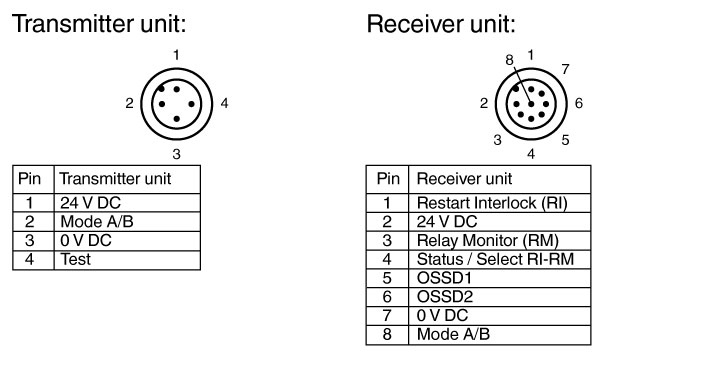

| 连接 | 发射器单元： 4 针 M12 x 1 连接器 接收器： 8 针 M12 x 1 连接器 缆线横截面积 最小 0.25 mm2 最大缆线长度 50 m |
| 材料 | 材料 |
| 外壳挤压铝型材 ， 银 阳极氧化光学端面塑料板 ， 透明聚碳酸酯 | 外壳挤压铝型材 ， 银 阳极氧化光学端面塑料板 ， 透明聚碳酸酯 |
| 质量 | 见表 2 |
| 尺寸 | 尺寸 |
| 宽度20 mm深度30 mm | 宽度20 mm深度30 mm |
| 外壳 | 挤压铝型材 ， 银 阳极氧化 |
| 光学端面 | 塑料板 ， 透明聚碳酸酯 |
| 宽度 | 20 mm |
| 深度 | 30 mm |
| 补充信息 | 在适用情况下，必须遵守 EC 型式检验证书、符合性声明、一致性声明、合格证书和使用说明书。有关信息，请访问网站 www.pepperl-fuchs.com。 |
