产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
系统组件

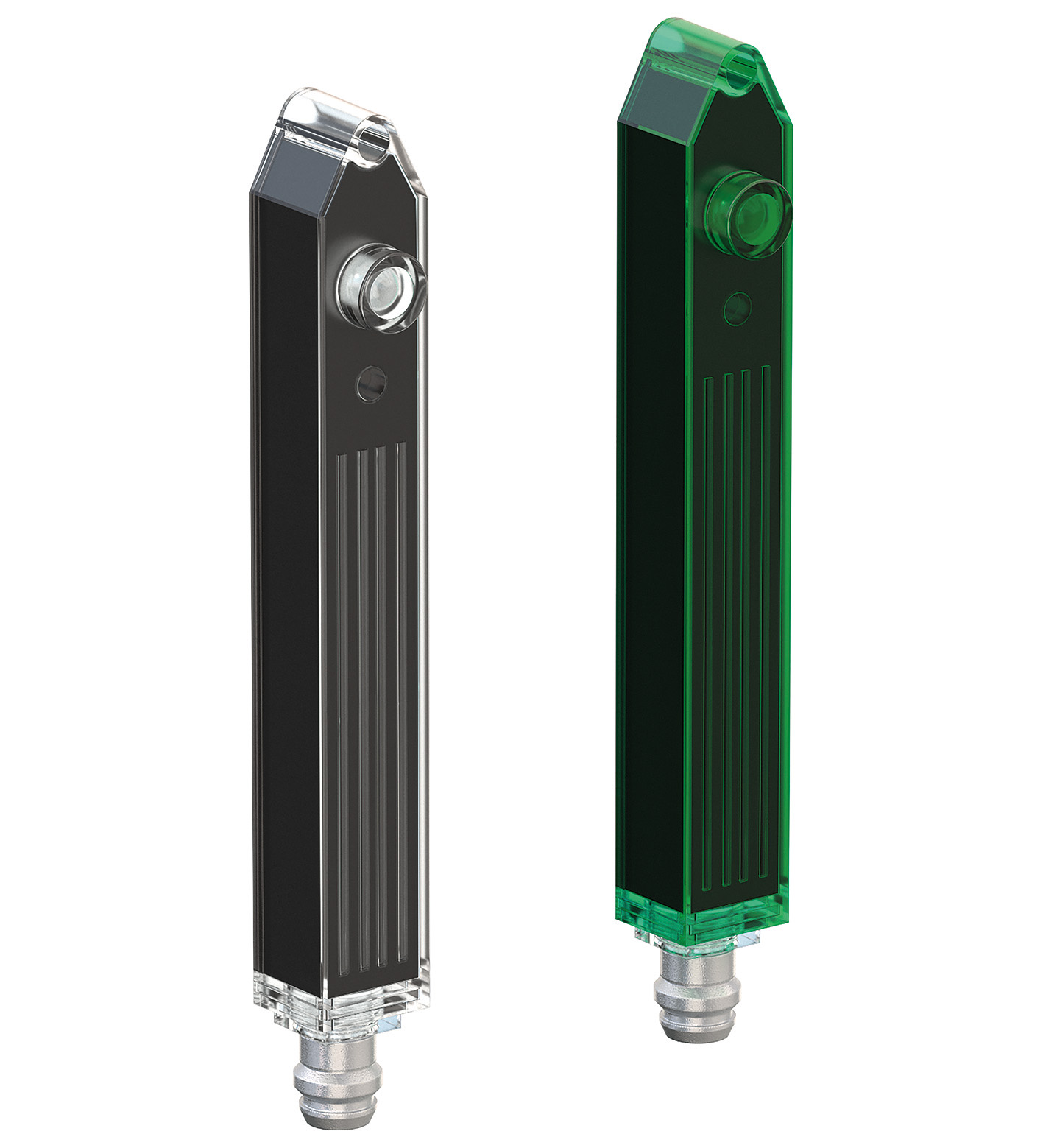

| 发射器 | SLENDER-T |
|---|---|
| 接收器 | SLENDER-R |
| 有效检测距离 | 0,5 ... 13 m |
| 检测范围极限值 | 18 m |
| 保护区域光束数量 | 1 |
| 光源 | 红外发光二极管 |
| 光源类型 | 调制红外光 950 nm |
| 标记 | CE |
| 光点直径 | 大约 4,8 m 相距 13 m |
| 发散角 | 20 ° |
| 光学端面 | 向前直射 |
| 环境光限制 | 100000 Lux |
| 工作指示灯 | 发射器： 绿色 LED |
| 功能指示灯 | 接收器 绿色 LED： 光束中断 输出激活时 LED 呈红色亮起 |
| 工作电压 | 10 ... 30 V DC |
| 工作电流 | 发射器： ≤ 25 mA 接收器： ≤ 10 mA |
| 测试输入 | 可用 |
| 输出类型 | PNP |
| 开关类型 | 亮通/暗通，可选择，可编程 |
| 信号输出 | 最大 200 mA |
| 开关电压 | 最大 30 V DC |
| 短路保护 | 是 |
| 通电/断电继电器 | 当光束再次畅通无阻时，继电器也会切换 25 ms 延迟 |
| 响应时间 | ≤ 25 ms |
| 产品标准 | EN 61000-6-2、EN 61000-6-3 |
| 环境温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 存储温度 | -20 ... 75 °C (-4 ... 167 °F) |
| 相对湿度 | 90 % ，无冷凝 |
| 防护等级 | IP67，符合 EN 60529 标准 |
| 连接 | M8 连接器，4 针 |
| 材料 | 材料 |
| 外壳PC 透明的 | 外壳PC 透明的 |
| 质量 | 12 g |

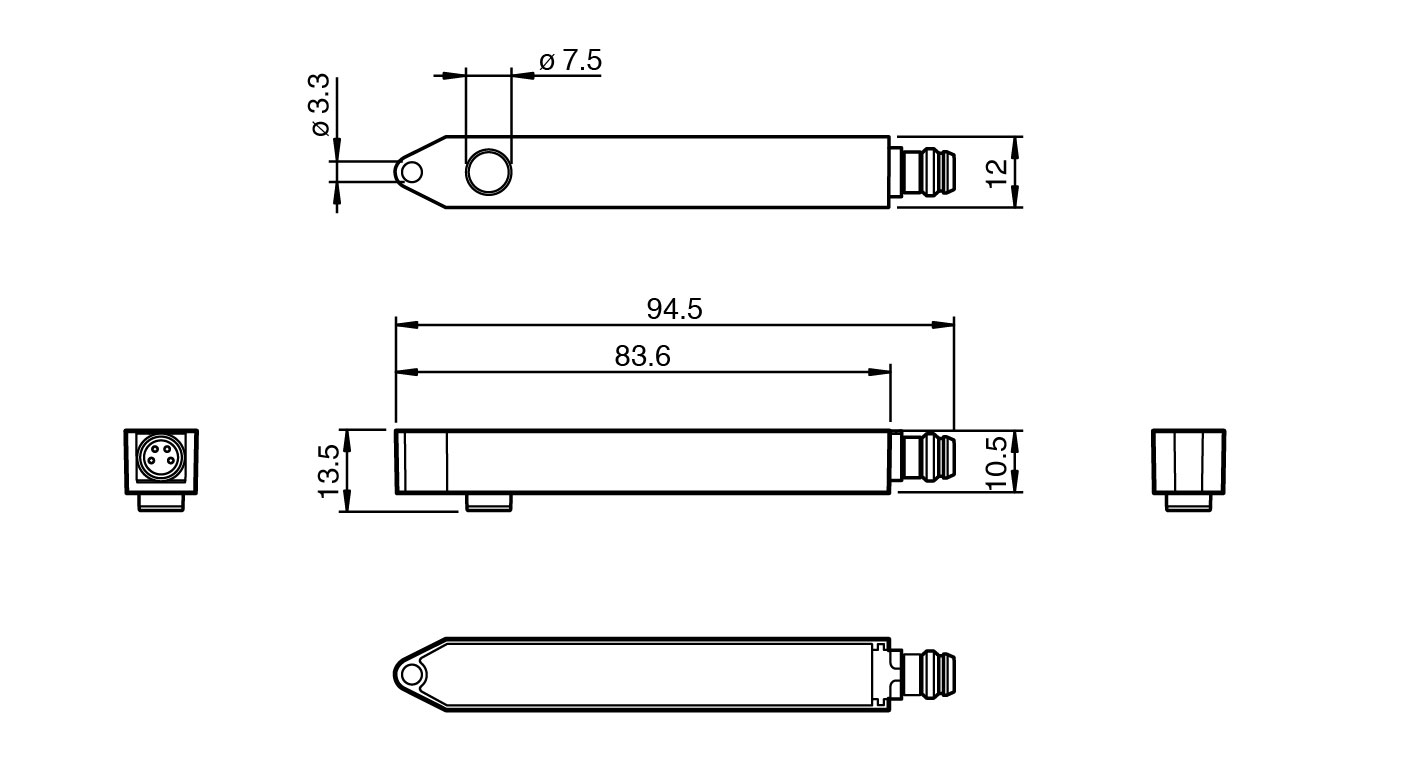

| 尺寸 | 尺寸 |
| 高度83 mm宽度12 mm深度12,5 mm | 高度83 mm宽度12 mm深度12,5 mm |
| 外壳 | PC 透明的 |
| 高度 | 83 mm |
| 宽度 | 12 mm |
| 深度 | 12,5 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
