TECHNICAL DATA
规格参数
指示灯/操作方法
| 控制元件 | 薄膜按键 : 亮起 / 关闭 示教 |
|---|---|
| 绿色 LED | 工作 |
| 黄色 LED | 开关状态 |
| 工作电压 | 输入电压 4,5 V DC 输入电压 12 V DC 有 电源 输出电压 18 V DC |
| 空载电流 | 40 mA |
| 电流负载容量 | 最大 60 mA 电池供电 ， 240 mA 有 电源 |
| 防护等级 | EN 60529 |
| 环境温度 | -20 ... 40 °C (-4 ... 104 °F) |
| 防护等级 | IP21 |

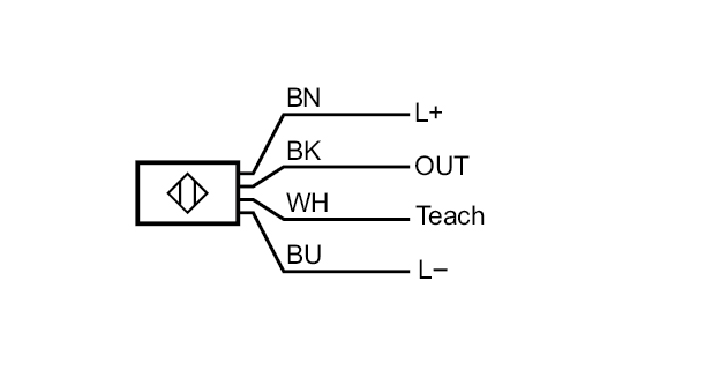

| 连接 | 4x 快速夹紧插座 棕色 L+ 黑色 IN 白色 示教 蓝色 L- |
| 材料 | 材料 |
| 外壳黑色 ABS保护套硅胶 | 外壳黑色 ABS保护套硅胶 |
| 质量 | 394 g |

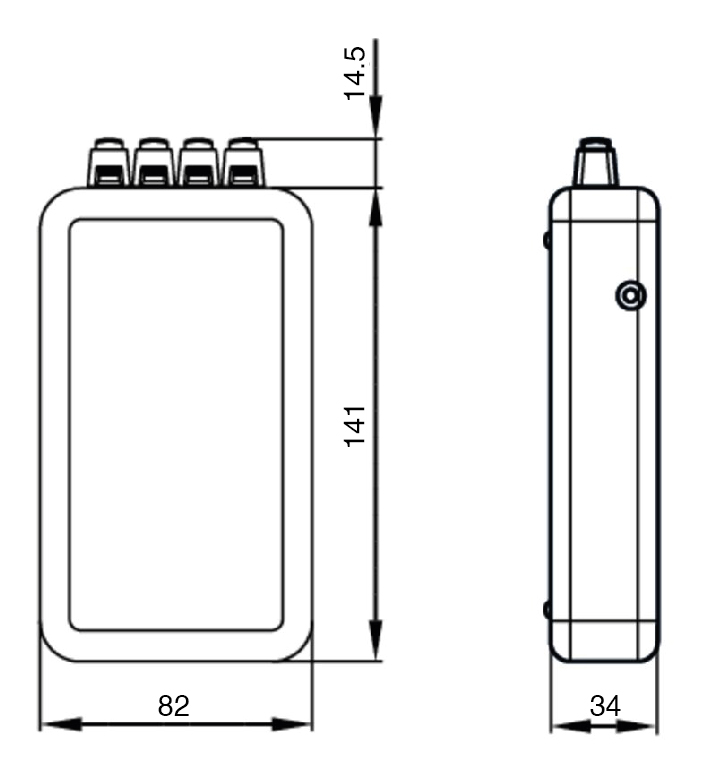

| 尺寸 | 尺寸 |
| 高度141 mm宽度82 mm深度34 mm | 高度141 mm宽度82 mm深度34 mm |
| 外壳 | 黑色 ABS |
| 保护套 | 硅胶 |
| 高度 | 141 mm |
| 宽度 | 82 mm |
| 深度 | 34 mm |
| 注意 | 适用于 PNP ， NPN 和 传感器 有 推挽（4 合 1）输出 |
| 供货范围 | 1x 传感器测试仪 ， 1x 硅树脂保护套 |
| 可选附件 | 传感器连接缆线 CBL-SET-ST 04 电源 12 V DC，套管连接器外侧 ∅ 3.5 mm，内侧 ∅ 1.5 mm |
| 必要附件 | 3x 电池规格 AA 1.5 V （不包含在交货范围内） |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
