TECHNICAL DATA
规格参数
通用规格

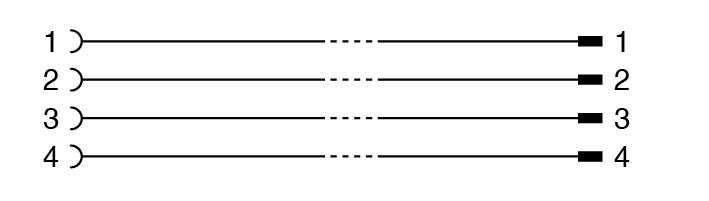

| 针脚数 | 4 |
|---|---|
| 连接 1 | 插座 |
| 结构类型 1 | 直型 |
| 螺纹 1 | M9 |
| 连接 2 | 公头连接器 |
| 结构类型 2 | 直型 |
| 螺纹 2 | M9 |
| 工作电压 | 最大 125 V DC |
| 工作电流 | 最大 3 A |
| 体积电阻 | < 3 mΩ |
| 环境温度 | 主体： -40 ... 85 °C (-40 ... 185 °F) 缆线： -25 ... 70 °C (-13 ... 158 °F) |
| 污染程度 | 1 |
| 防护等级 | IP40 |
| 电缆代码 | Li 12Y 11Y 4 x 0.14 |
| 材料 | 材料 |
| 触点铜锡合金接触表面金主体PA ， 黑色磁芯绝缘TPE-E | 触点铜锡合金接触表面金主体PA ， 黑色磁芯绝缘TPE-E |
| 电缆 | 电缆 |
| 护套直径∅ 4 mm颜色黑色线芯4 x 0.14 mm2导线结构18 x 0,1 mm ∅长度L0.75 ... 3 m | 护套直径∅ 4 mm颜色黑色线芯4 x 0.14 mm2导线结构18 x 0,1 mm ∅长度L0.75 ... 3 m |
| 质量 | 121,8 g |
| 触点 | 铜锡合金 |
| 接触表面 | 金 |
| 主体 | PA ， 黑色 |
| 磁芯绝缘 | TPE-E |
| 护套直径 | ∅ 4 mm |
| 颜色 | 黑色 |
| 线芯 | 4 x 0.14 mm2 |
| 导线结构 | 18 x 0,1 mm ∅ |
| 长度 | 0.75 ... 3 m |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
