倍加福

SUBD9-W-CAN+TR-V15S/V15

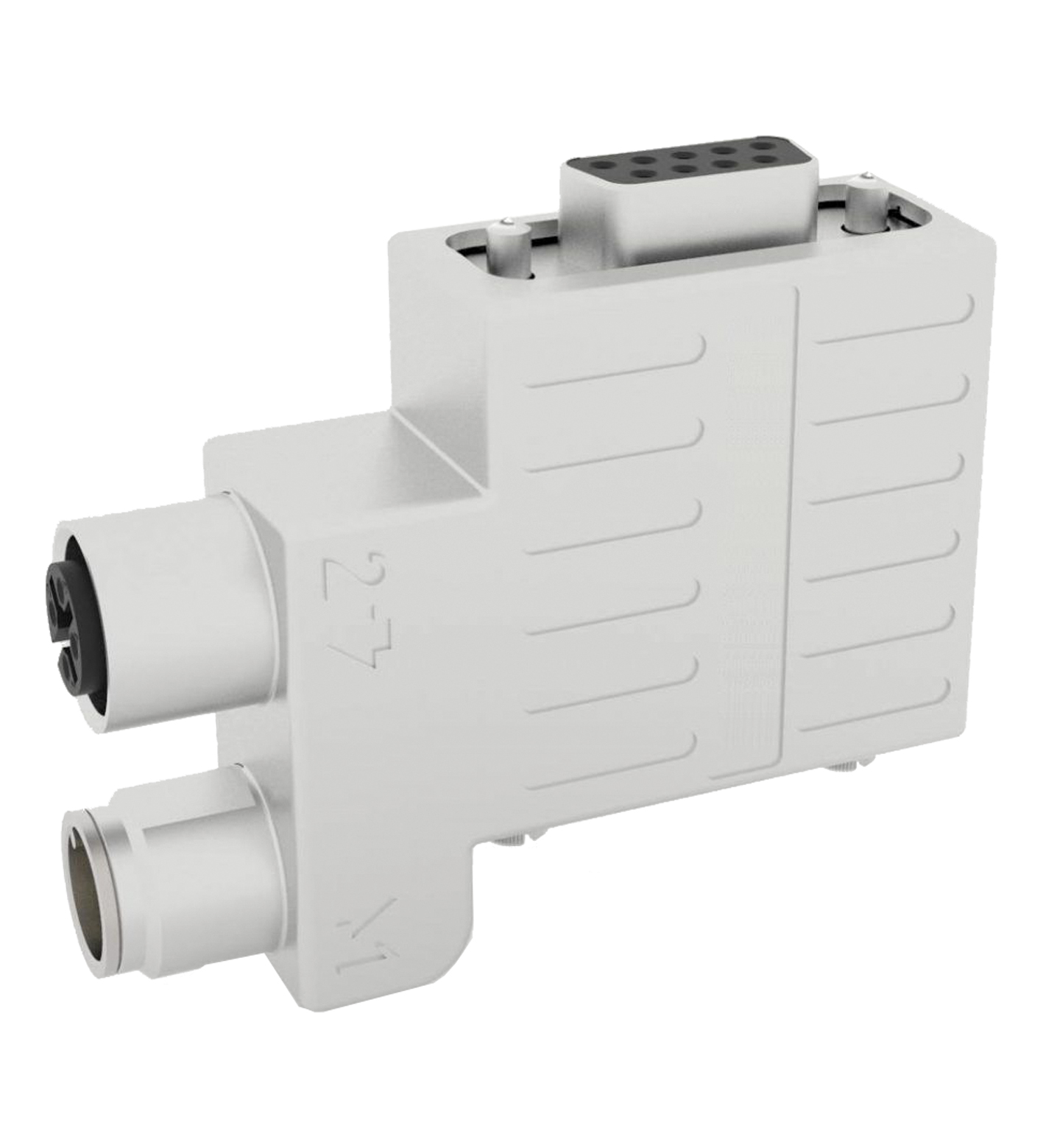

SUBD9-W-CAN+TR-V15S/V15 适配器 M12 x 1（Sub-D 型）

订货号: 70147380
产品分类: 传感器-执行器缆线

适配器，2 个 Sub-D 直头 9 针转 M12 插头/M12 插座直头 A 型 4 针

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数5编码A 码	连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数5编码A 码
连接器 2	连接器 2
连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码A 码	连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码A 码
连接器 3	连接器 3
连接插座结构类型Sub-D样式直型锁定螺钉连接针脚数9	连接插座结构类型Sub-D样式直型锁定螺钉连接针脚数9

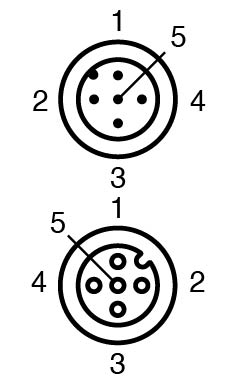

连接	公头连接器
结构类型	M12
样式	直型
锁定	螺钉连接
针脚数	5
编码	A 码
连接	插座
结构类型	M12
样式	直型
锁定	螺钉连接
针脚数	5
编码	A 码

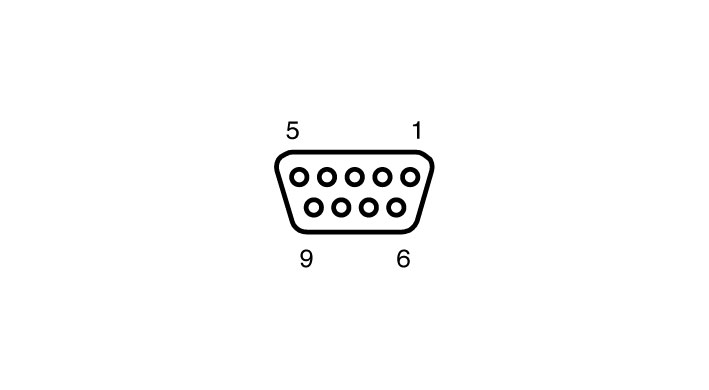

连接	插座
结构类型	Sub-D
样式	直型
锁定	螺钉连接
针脚数	9
工作电压	24 V DC
工作电流	最大 4 A
防护等级	EN 60529
现场总线标准	CAN 总线 12 MBit/s
插头连接	M12 x 1 连接器 : IEC 61076-2-101 连接器 Sub-D : IEC 807-2
环境温度	-20 ... 70 °C (-4 ... 158 °F)
相对湿度	最大 75 % 在 25 °C 时无凝露
污染程度	2
插塞式连接器	插塞式连接器
配接次数min. 200	配接次数min. 200
连接器 1	连接器 1
拧紧扭矩0,6 Nm	拧紧扭矩0,6 Nm
连接器 2	连接器 2
拧紧扭矩0,6 Nm	拧紧扭矩0,6 Nm
连接器 3	连接器 3
拧紧扭矩0,3 Nm防松弛螺丝 UNC 4-40	拧紧扭矩0,3 Nm防松弛螺丝 UNC 4-40
防护等级	IP20
质量	94,56 g
配接次数	min. 200
拧紧扭矩	0,6 Nm
拧紧扭矩	0,6 Nm
拧紧扭矩	0,3 Nm
防松弛	螺丝 UNC 4-40
插塞式连接器	插塞式连接器
主体锌合金	主体锌合金
主体	锌合金

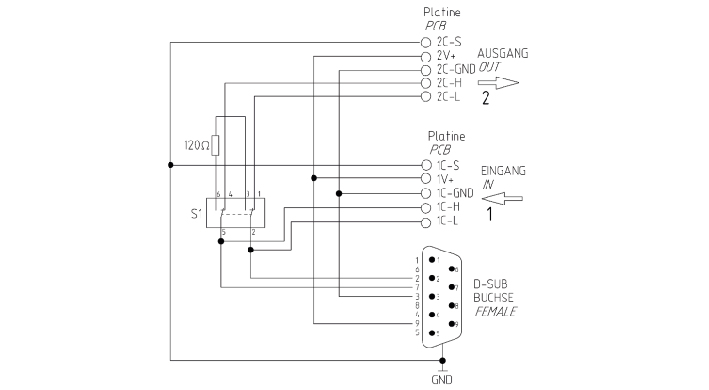

注意	可切换终端电阻器符合 CAN 总线规格
