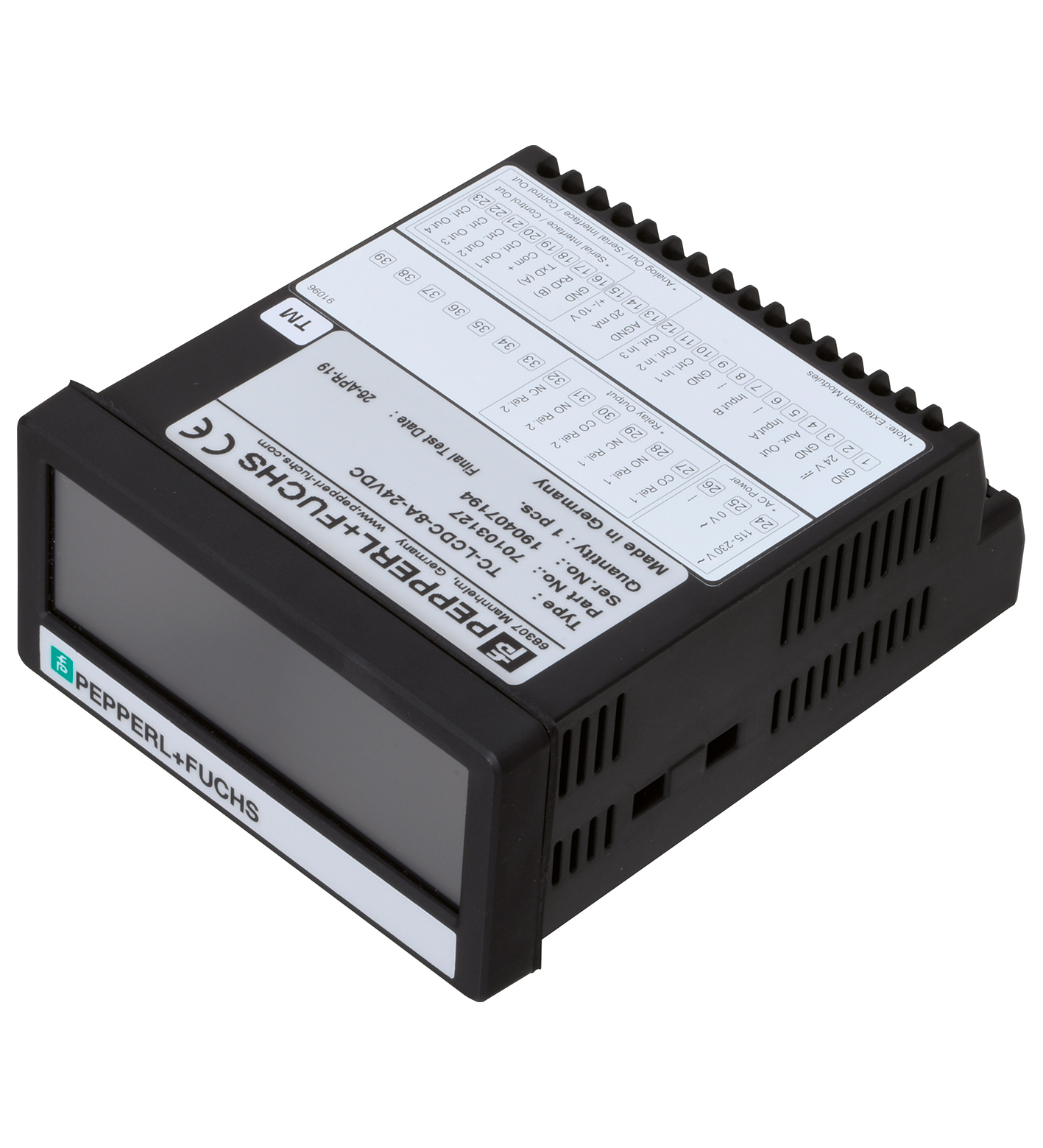

TECHNICAL DATA
规格参数
指示灯/操作方法

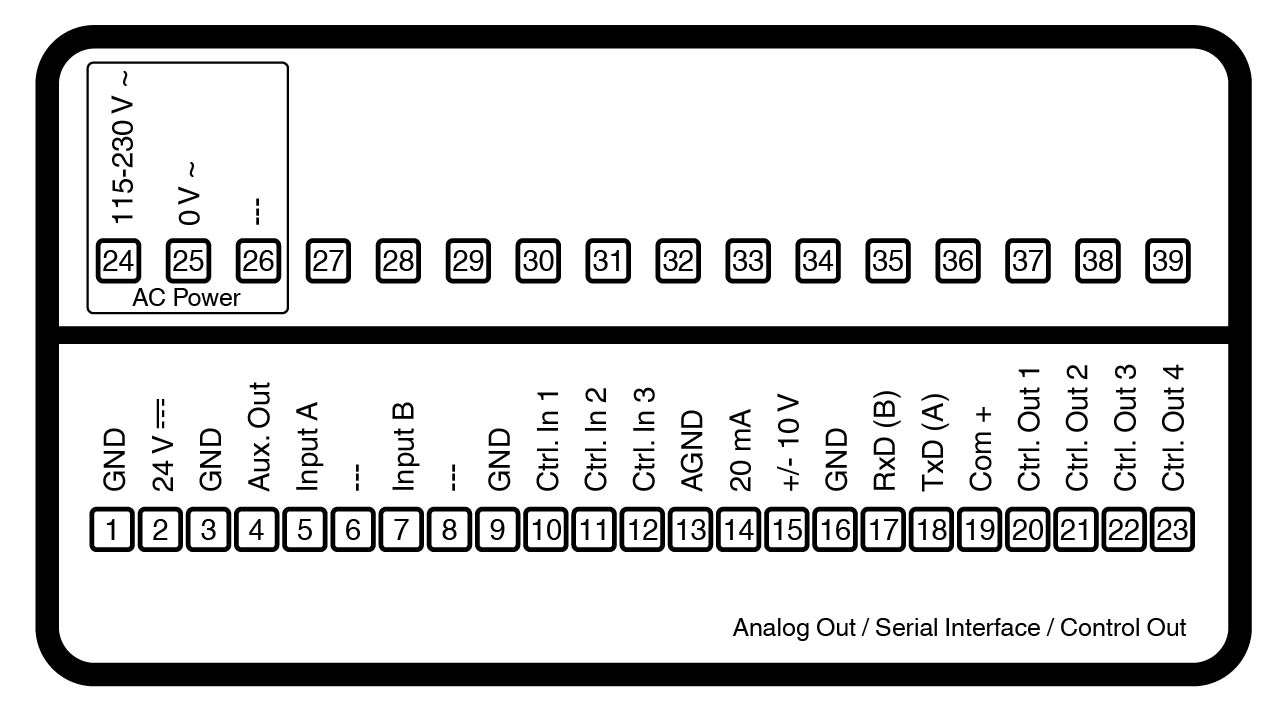

| 类型 | 带背光功能的 LCD 图形显示屏 |
|---|---|
| 数字位数 | 8 |
| 显示值 | 数字高度 13 mm |
| 显示器 | 显示器 |
| 触摸屏技术电阻性颜色在红色、绿色、黄色之间切换的能力 | 触摸屏技术电阻性颜色在红色、绿色、黄色之间切换的能力 |
| 显示间隔 | -99999999 ... 99999999 |
| 准确度 | 测量值：±50 ppm，± 1 位数 |
| 触摸屏技术 | 电阻性 |
| 颜色 | 在红色、绿色、黄色之间切换的能力 |
| 熔断 | 外部： T 0,1 A |
| 工作电压 | 18 ... 30 V DC |
| 工作电流 | 大约 100 mA （无负载） |
| 电源 | 旋转编码器：24 V DC（约 1 V，小于 UB） 最大 250 mA |
| 接口类型 | 串行 RS-232 |
| 传输速率 | 9600、19200 或 38400 波特 |
| 输入类型 | 增量 PNP、NPN、NAMUR 或 Tri-State |
| 输入格式 | HTL（低：0…3 V，高：9…30 V） |
| 连接 | 两根支线：A、B |
| 输入频率 | 最大 250 kHz |
| 负载电流 | 最大 6 mA/Ri > 5 kΩ / 470 pF |
| 输入类型 | 3 x 控制输入 |
| 输入格式 | HTL、PNP（低：0 V … 3 V，高：9 V … 30 V） |
| 输入频率 | 最大 10 kHz |
| 负载电流 | 最大 2 mA/Ri > 15 kΩ/470 pF |
| 编号/类型 | 模拟量输出 可配置为 电流或电压输出 |
| 电流 | 0/4 mA … 20 mA （最大负载：270 Ω） |
| 电压 | -10 ... 10 V （最大 2 mA） |
| 分辨率 | 16 位 ±0.1 %（0 °C … 45 °C 时）±0.15 %（-20 °C … 0 °C 时以及 45 °C … 60 °C 时） |
| 响应时间 | < 150 ms |
| 输出类型 | 4 x 控制输出 |
| 输出格式 | PNP |
| 输出电压 | 5 V … 30 V （取决于 COM+ 处的电压） |
| 输出额定工作电流 | 最大 200 mA |
| 响应时间 | < 1 ms |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 61326-1:2013 EN 55011:2016+A1:2017+A11:2020 | 指令 2014/30/EUEN 61326-1:2013 EN 55011:2016+A1:2017+A11:2020 |
| 低电压 | 低电压 |
| 指令 2014/35/EUEN 61010-1:2010+A1:2019 EN 61010-2-201:2018 | 指令 2014/35/EUEN 61010-1:2010+A1:2019 EN 61010-2-201:2018 |
| 指令 2014/30/EU | EN 61326-1:2013 EN 55011:2016+A1:2017+A11:2020 |
| 指令 2014/35/EU | EN 61010-1:2010+A1:2019 EN 61010-2-201:2018 |
| 环境温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 存储温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 防护等级 | IP65（前部） IP20（连接侧） |
| 连接 | 螺丝接线端子 1.5 mm2, AWG 16 |
| 材料 | 材料 |
| 外壳ABS, UL 94 V-0 | 外壳ABS, UL 94 V-0 |

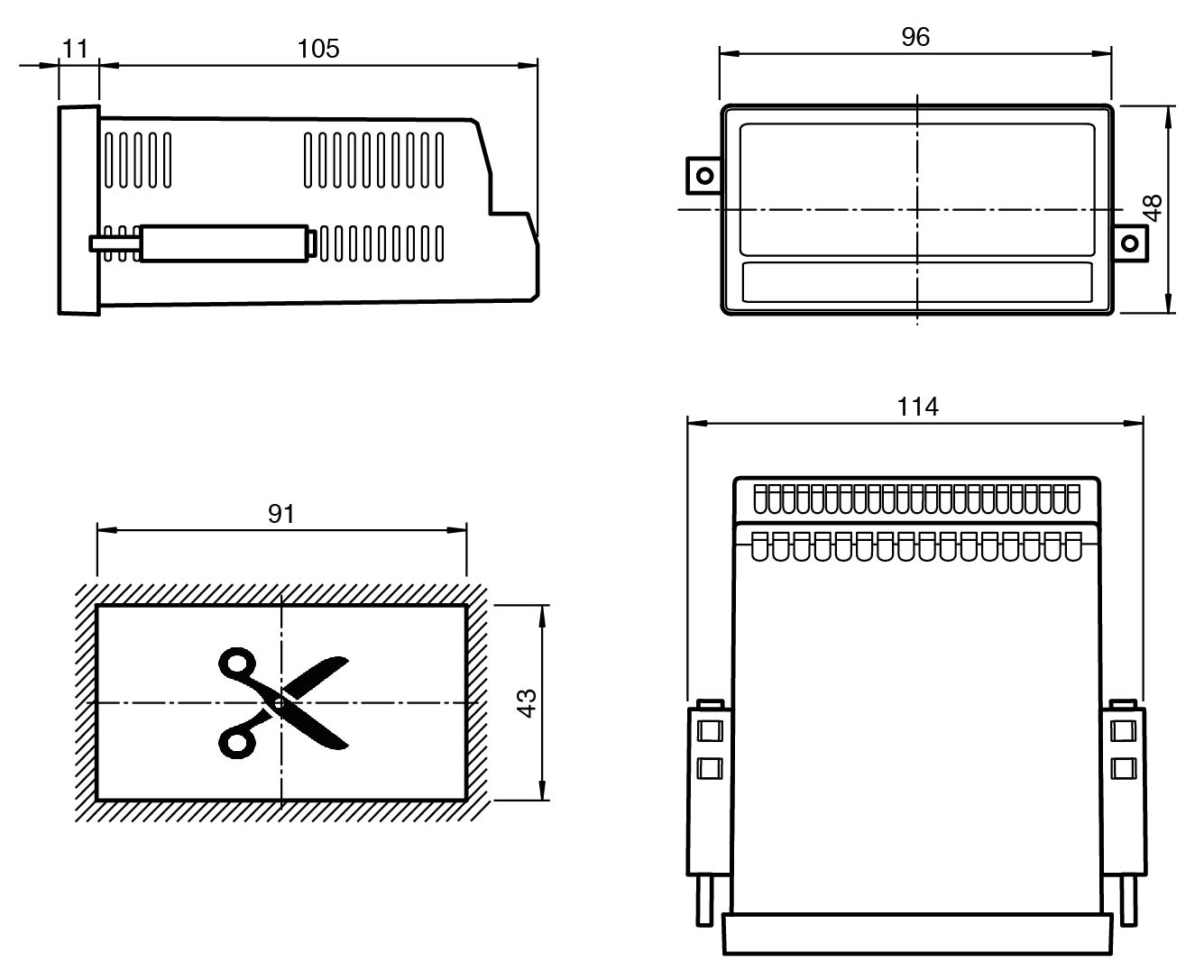

| 安装 | 面板安装 开孔（宽 x 高）：91 x 43 mm |
| 质量 | 大约 200 g |
| 尺寸 | 尺寸 |
| 高度48 mm宽度96 mm深度116 mm | 高度48 mm宽度96 mm深度116 mm |
| 外壳 | ABS, UL 94 V-0 |
| 高度 | 48 mm |
| 宽度 | 96 mm |
| 深度 | 116 mm |
