TECHNICAL DATA
规格参数
通用规格
| 检测类型 | 光电采样 |
|---|---|
| 脉冲计数 | 最大 1024 |
| MTTFd | 140 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作电压 | 4,75 ... 30 V DC ， 反极性保护 5 V DC 对于 RS-422 ， 反极性保护 |
| 空载电流 | 最大 55 mA |
| 输出类型 | 推挽，增量式，或 RS-422，增量式 |
| 电压降 | ≤ 2,5 V (< 2.5 V) |
| 负载电流 | 最大值/通道 30 mA ，短路保护（每个通道最大 20 mA，有条件的短路保护） |
| 输出频率 | 最大 100 kHz （最大 100 kHz） |
| 上升时间 | 980 ns (225 ns) |
| 断电延时 | 980 ns (225 ns) |

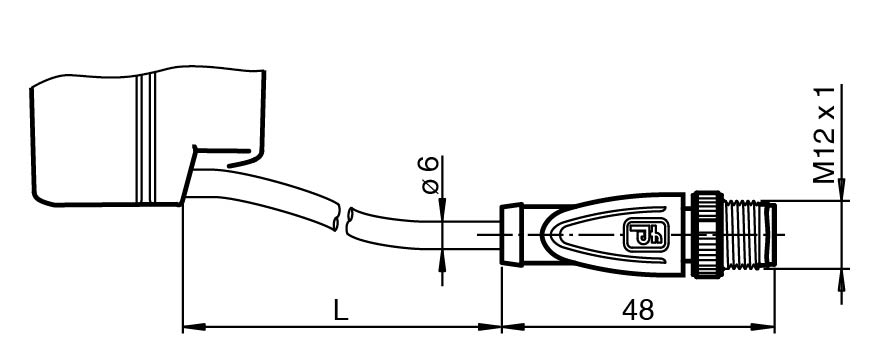

| 电缆 | ∅6 mm，8 x 0.128 mm2 连接 M12 插头，8 针，L = 0.2 m |
| 防护等级 | DIN EN 60529，IP54 |
| 气候测试 | DIN EN 60068-2-3，无冷凝 |
| 发射干扰 | EN IEC 61000-6-4:2019 |
| 抗扰度 | EN IEC 61000-6-2:2019 |
| 耐冲击性 | DIN EN 60068-2-27，100 g，6 ms |
| 抗振性 | DIN EN 60068-2-6，10 g，10 ... 2000 Hz |
| UL 认证 | cULus 认证，一般用途，2 类电源 |
| 最高许可环境温度max. 60 °C (max. 140 °F) | 最高许可环境温度max. 60 °C (max. 140 °F) |
| 最高许可环境温度 | max. 60 °C (max. 140 °F) |
| 工作温度 | -10 ... 70 °C (14 ... 158 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 材料 | 材料 |
| 外壳聚碳酸酯法兰3.1645 铝轴不锈钢 1.4305 / AISI 303 | 外壳聚碳酸酯法兰3.1645 铝轴不锈钢 1.4305 / AISI 303 |
| 质量 | 大约 180 g |
| 旋转速度 | 最大 6000 min -1 |
| 惯性力矩 | ≤ 4,3 gcm2 |
| 起始扭矩 | ≤ 0,2 Ncm |
| 轴负载 | 轴负载 |
| 轴向最大 20 N径向最大 30 N | 轴向最大 20 N径向最大 30 N |

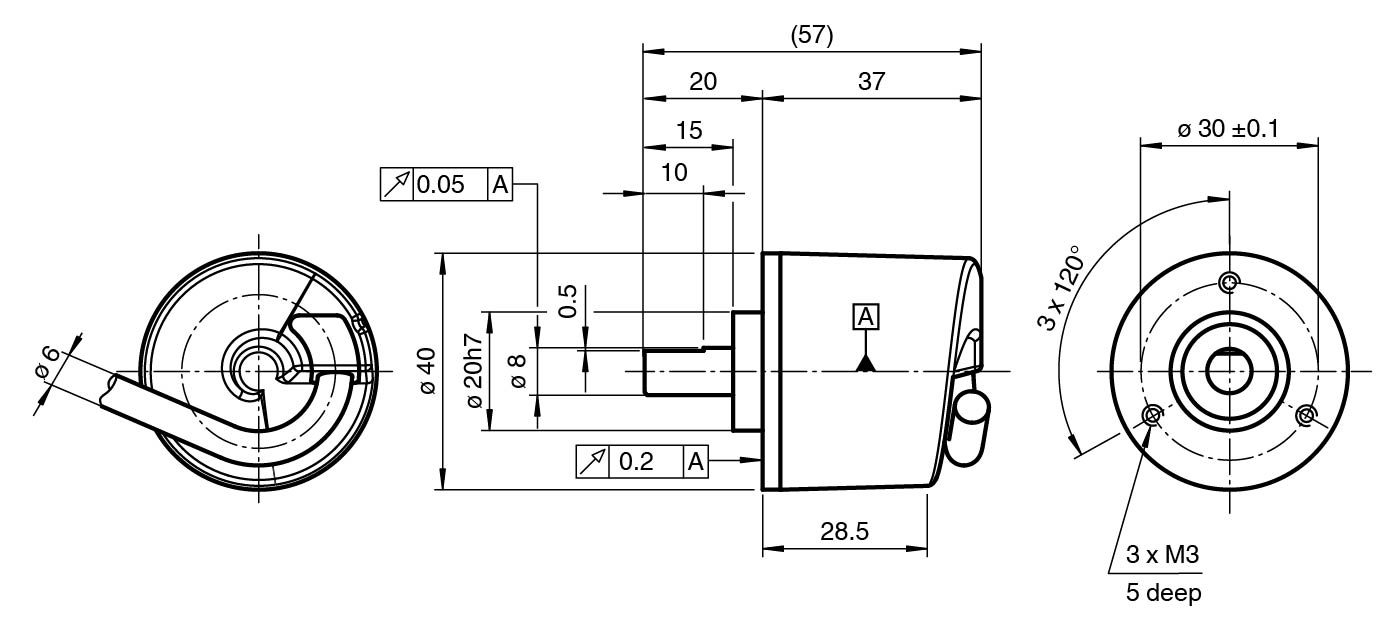

| 尺寸 | 尺寸 |
| 长度42 mm直径40 mm | 长度42 mm直径40 mm |
| 使用寿命 | ≥ 2 x 109 分辨率（最大轴负载） |
| 外壳 | 聚碳酸酯 |
| 法兰 | 3.1645 铝 |
| 轴 | 不锈钢 1.4305 / AISI 303 |
| 轴向 | 最大 20 N |
| 径向 | 最大 30 N |
| 长度 | 42 mm |
| 直径 | 40 mm |
