产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数

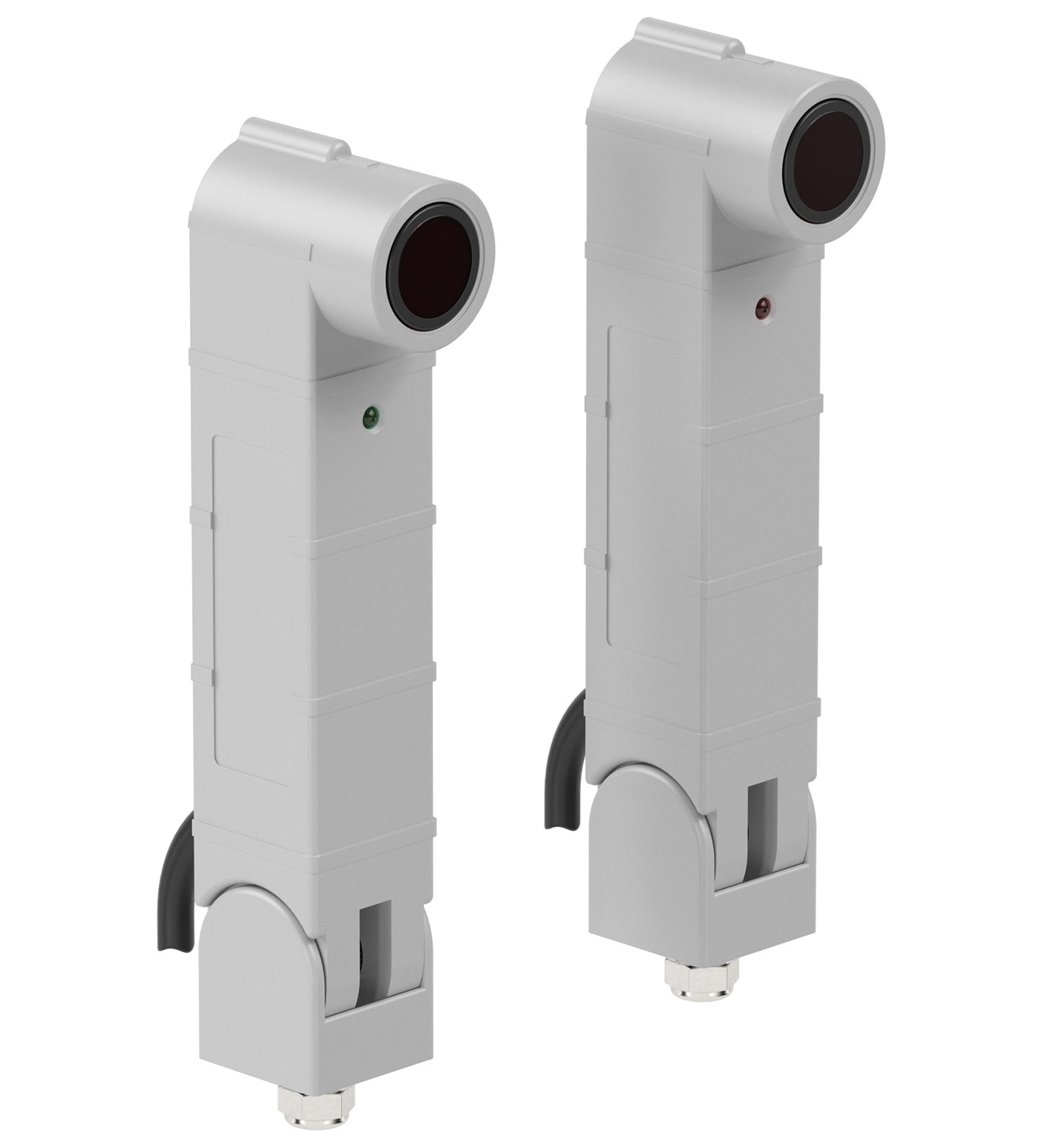

系统组件
| 发射器 | TWIN-SAFE-T |
|---|---|
| 接收器 | TWIN-SAFE-R |
| 有效检测距离 | 1 ... 20 m |
| 检测范围极限值 | 28 m |
| 保护区域光束数量 | 1 |
| 光源 | 红外发光二极管 |
| 光源类型 | 调制红外光 850 nm |
| 安全类型符合 IEC/EN 61496 标准 | 2 |
| 标记 | CE |
| 光点直径 | 大约 1,1 m 相距 20 m |
| 发散角 | ± 5 ° |
| 光学端面 | 向前直射 |
| 环境光限制 | 100000 Lux |
| 工作指示灯 | 接收器： 绿色 LED |
| 功能指示灯 | 发射器 红色 LED： 光束中断时亮起 绿色 LED： 光束不被阻挡时亮起 |
| 故障前指示器 | 发射器： 闪烁红色/绿色 |
| 工作电压 | 10 ... 24 V DC |
| 工作电流 | 发射器： 20 mA 接收器： 20 mA |
| 输出类型 | OSE |
| 开关类型 | 亮时接通 |
| 信号输出 | 900 Hz ， 晶体管输出 可加载 有 最大 20 mA，短路保护 |
| 开关电压 | 最大 50 V AC/DC |
| 开关电流 | 最大 0,6 A |
| 通电/断电继电器 | 类型 100 ms |
| 响应时间 | ≤ 20 ms |
| 功能安全 | ISO 13849-1 ， Cat. 2 PL c |
| 产品标准 | EN 61000-6-2、EN 61000-6-3 ， EN 12978 |
| 环境温度 | -25 ... 55 °C (-13 ... 131 °F) |
| 存储温度 | -25 ... 55 °C (-13 ... 131 °F) |
| 相对湿度 | 最大 95%，无凝露 |
| 防护等级 | IP67，符合 EN 60529 标准 |
| 连接 | 黑色固定电缆 发射器： 0.14 mm2 ， 3 根导线 接收器： 0.14 mm2 ， 3 根导线 |
| 材料 | 材料 |
| 外壳PA6 有 30 % 玻璃纤维含量 | 外壳PA6 有 30 % 玻璃纤维含量 |
| 质量 | 大约 300 g |

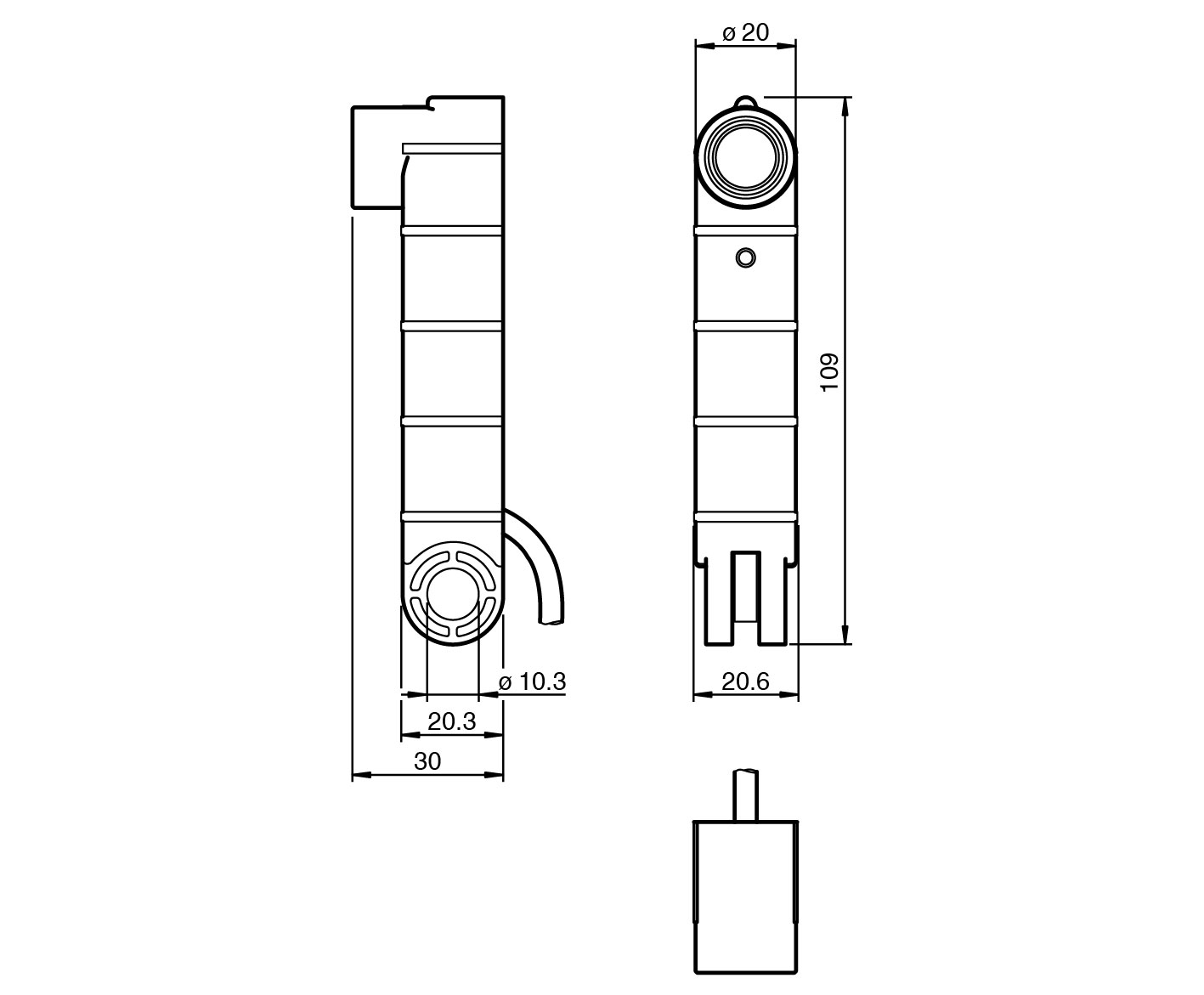

| 尺寸 | 尺寸 |
| 高度108 mm宽度20 mm深度30 mm | 高度108 mm宽度20 mm深度30 mm |
| 外壳 | PA6 有 30 % 玻璃纤维含量 |
| 高度 | 108 mm |
| 宽度 | 20 mm |
| 深度 | 30 mm |
