倍加福

UB120-12GM-E4-V1

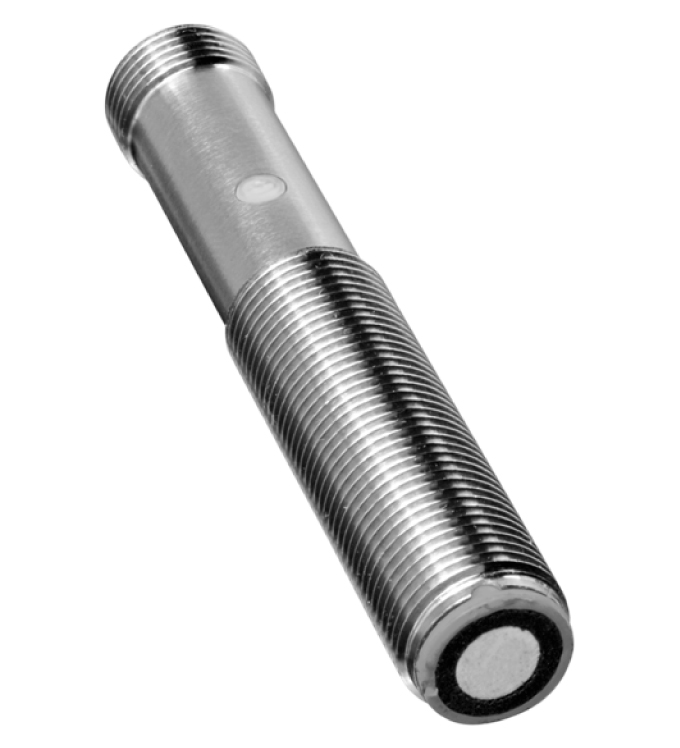

UB120-12GM-E4-V1 超声波传感器

订货号: 188173
产品分类: 漫反射型传感器和反射板型传感器

单头系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

感应范围	15 ... 120 mm
调整范围	20 ... 120 mm
死区	0 ... 15 mm
标准目标板	10 mm x 10 mm
换能器频率	大约 850 kHz
响应延迟	大约 9 ms
黄色 LED	开关状态指示闪烁：程序功能检测到物体
红色 LED	红色常亮：错误红色闪烁：程序功能，未检测到物体
工作电压	10 ... 30 V DC ，纹波 10 %SS
空载电流	≤ 30 mA

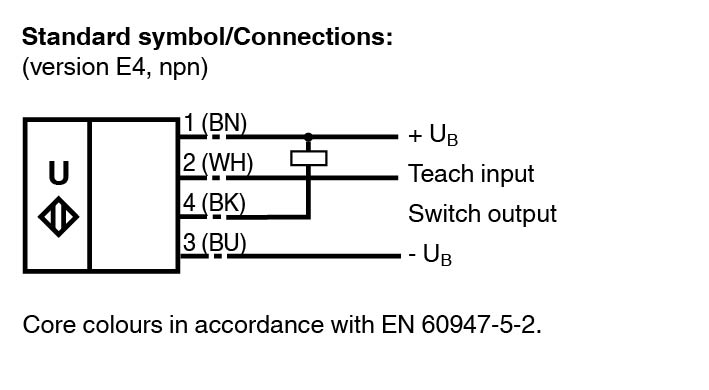

输入类型	1 路程序输入工作距离 1：-UB ...+1 V，工作距离 2：+6 V ...+UB输入阻抗：> 4.7 kΩ 程序脉冲：≥ 1 s
输出类型	1 路开关输出，NPN 常开/常闭，可编程
额定工作电流	100 mA ，短路/过载保护
默认设置	开关点 A1： 20 mm 开关点 A2： 120 mm
电压降	≤ 3 V
重复精度	≤ 1 %
开关频率	≤ 52 Hz
范围迟滞	设定工作距离的 1%
温度影响	± 1,5 % 满量程值
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
UL 认证	cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	连接器插头 M12 x 1 ， 4 针
防护等级	IP67
材料	材料
外壳黄铜，镀镍换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT	外壳黄铜，镀镍换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT
质量	25 g

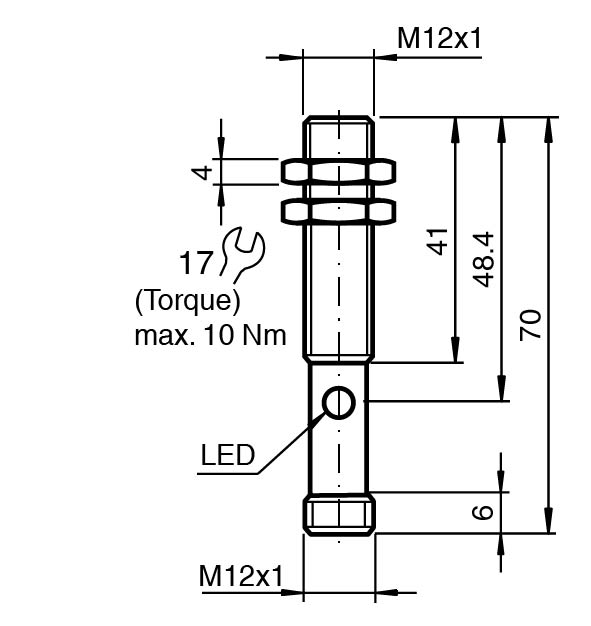

尺寸	尺寸
长度70 mm直径12 mm	长度70 mm直径12 mm
外壳	黄铜，镀镍
换能器	环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT
长度	70 mm
直径	12 mm
