TECHNICAL DATA
规格参数
通用规格
| 感应范围 | 80 ... 2000 mm |
|---|---|
| 调整范围 | 120 ... 2000 mm |
| 死区 | 0 ... 80 mm 1) |
| 标准目标板 | 100 mm x 100 mm |
| 换能器频率 | 大约 180 kHz |
| 工作电压 | 10 ... 30 V DC ，纹波 10 %SS |
| 空载电流 | ≤ 30 mA |

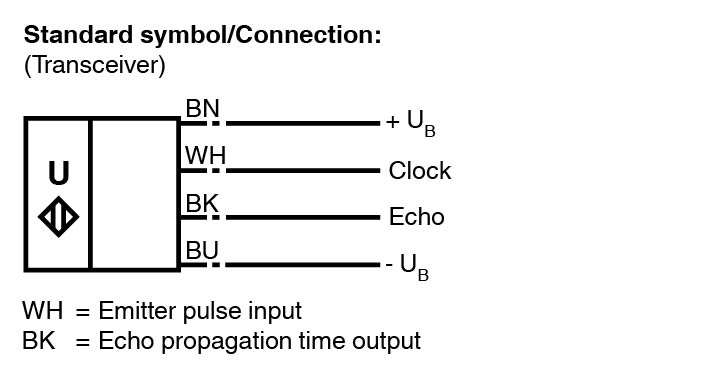

| 输入类型 | 用于发射器脉冲的 1 路脉冲输入（时钟）0 电平（激活）：< 5 V (UB > 15 V)1 电平（未激活）：> 10 V ...+UB (UB > 15 V)0 电平（激活）：< 1/3 UB (10 V < UB < 15 V)1 电平（未激活）：> 2/3 UB ...+UB (10 V < UB < 15 V) |
| 脉冲长度 | 20 ...300 µs（典型值 200 µs）2) |
| 脉冲长度 | ≥ 50 x 脉冲长度 |
| 阻抗 | 10 kOhm 内部连接至 +UB |
| 输出类型 | 1 路脉冲输出，对应回波传输时间，短路保护集电极开路 PNP，带下拉电阻 = 22 kOhm电平 0（无回波）：-UB电平 1（检测到回波）：≥ (+UB-2 V) |
| 额定工作电流 | 15 mA ，短路/过载保护 |
| 温度影响 | 回波传输时间： 0,17 % / K |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 | 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 |
| 标准 | EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 |
| UL 认证 | cULus 认证，一般用途 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 防护等级 | IP67 |
| 连接 | 2 m PVC 缆线 0.34 mm2 |
| 材料 | 材料 |
| 外壳黄铜镀镍；塑料部件：PBT换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 | 外壳黄铜镀镍；塑料部件：PBT换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 质量 | 195 g |

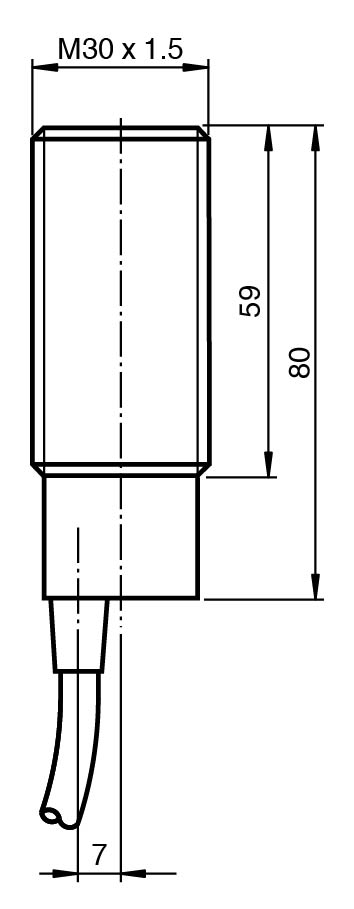

| 尺寸 | 尺寸 |
| 长度80 mm直径30 mm | 长度80 mm直径30 mm |
| 外壳 | 黄铜镀镍；塑料部件：PBT |
| 换能器 | 环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 长度 | 80 mm |
| 直径 | 30 mm |
