倍加福

UB2000-30GM-H3-Y48481

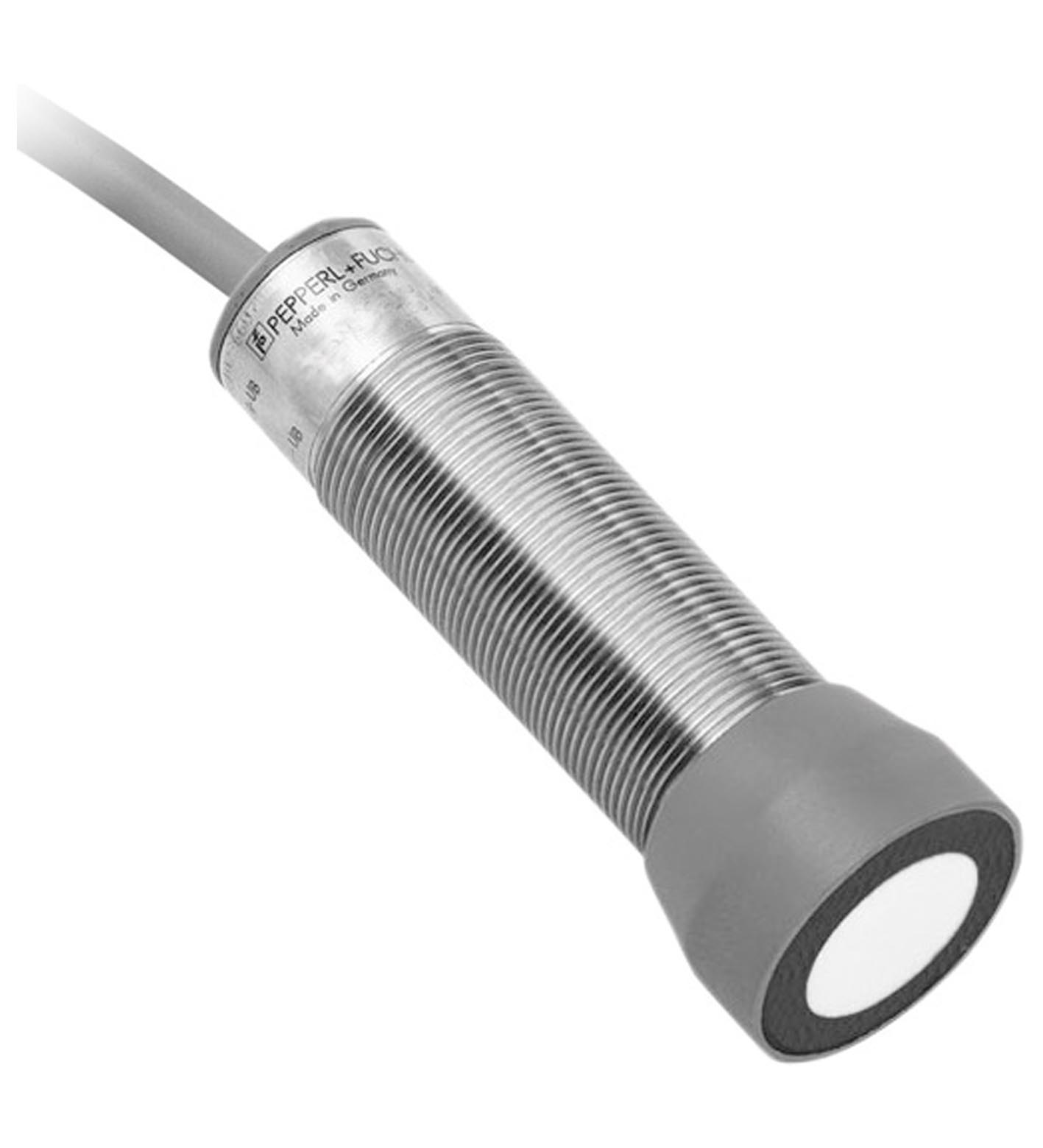

UB2000-30GM-H3-Y48481 超声波传感器

单头系统

TECHNICAL DATA

规格参数

通用规格

感应范围	200 ... 2000 mm
死区	0 ... 200 mm
标准目标板	100 mm x 100 mm
换能器频率	大约 175 kHz
工作电压	10 ... 30 V DC ，纹波 10 %SS
空载电流	≤ 30 mA

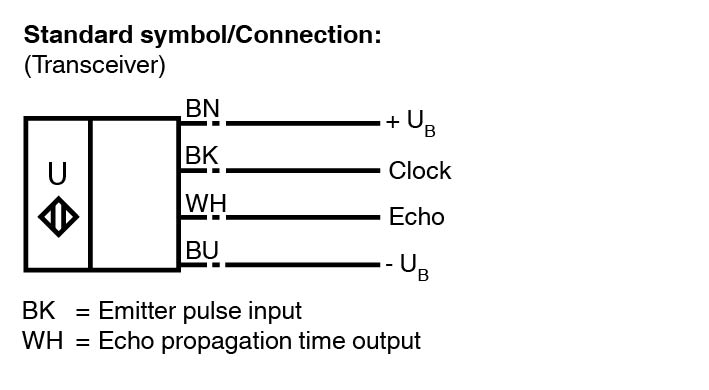

输入类型	用于发射器脉冲的 1 路脉冲输入，通过集电极开路 NPN 激活< 1 V：发射器激活， > 4 V：发射器未激活
脉冲长度	20 ... 200 µs
脉冲长度	≥ 50 x 脉冲长度
输出类型	1 路脉冲输出，对应回波传输时间，高电平有效，短路保护
信号电平	1 电平：≥ UB - 3 V；≤ 10 mA 电平 0：≤ 1 V；≤ 0.1 mA
温度影响	回波传输时间： 0,17 % / K
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
UL 认证	cULus 认证，一般用途
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
防护等级	IP65
连接	2 m PVC 缆线 0.75 mm2
材料	材料
外壳黄铜镀镍；塑料部件：PBT换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫	外壳黄铜镀镍；塑料部件：PBT换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫
质量	300 g
尺寸	尺寸
长度93 mm直径30 mm	长度93 mm直径30 mm
外壳	黄铜镀镍；塑料部件：PBT
换能器	环氧树脂/空心玻璃球混合物；聚氨酯泡沫
长度	93 mm
直径	30 mm
