TECHNICAL DATA
规格参数
通用规格
| 感应范围 | 35 ... 250 mm |
|---|---|
| 死区 | 0 ... 35 mm |
| 标准目标板 | 20 mm x 20 mm |
| 换能器频率 | 大约 400 kHz |
| 响应延迟 | ≤ 50 ms |
| 允许的缆线长度 | 最大 300 m |
| 黄色 LED | 扫描范围内的物体 |
| 额定工作电压 | 24 V DC |
| 工作电压 | 20 ... 30 V DC ，纹波 10 %SS ; 12 ... 20 V DC 灵敏度降至 90% |
| 空载电流 | ≤ 20 mA |
| 可用前的时间延迟 | ≤ 150 ms |
| 输入类型 | 1 路程序输入 |
| 电平 | 低电平 : 0 ... 0,7 V （示教激活） 高电平 : UB 或开路输入 （示教未激活） |
| 输入阻抗 | 16 kΩ |
| 脉冲长度 | ≥ 3 s |
| 输出类型 | 频率输出 ， NPN |
| 额定工作电流 | 100 mA ，短路/过载保护 |
| 电压降 | ≤ 2 V |
| 分辨率 | 标准： 2 Hz / mm ， 低： 1 Hz / mm |
| 重复精度 | ± 2,5 % |
| 断态电流 | ≤ 0,01 mA |
| 输出频率 | 标准： 70 ... 500 Hz ， 低（可调）： 35 ... 250 Hz |
| 温度影响 | 0,17 %/K |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 | 标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 |
| 标准 | EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 |
| UL 认证 | cULus 认证，2 类电源 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 耐冲击性 | 30 g ， 11 ms 周期 |
| 抗振性 | 10 ... 55 Hz ， 振幅± 1 mm |

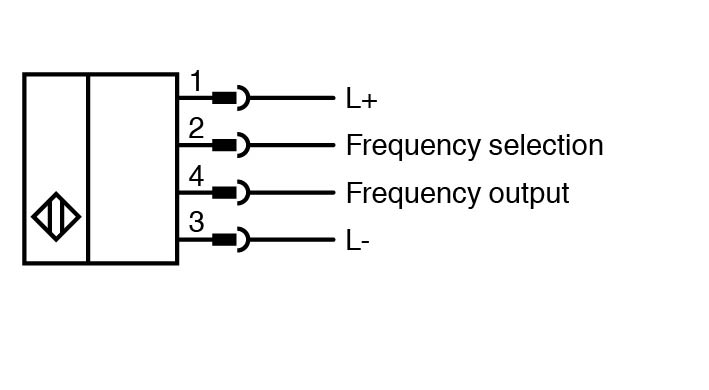

| 连接类型 | M8 x 1 连接器 ， 4 针 |
| 防护等级 | IP67 |
| 材料 | 材料 |
| 外壳聚碳酸酯换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 | 外壳聚碳酸酯换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 安装位置 | 任何位置 |
| 质量 | 10 g |
| 紧固螺丝的紧固扭矩 | 最大 0,2 Nm |

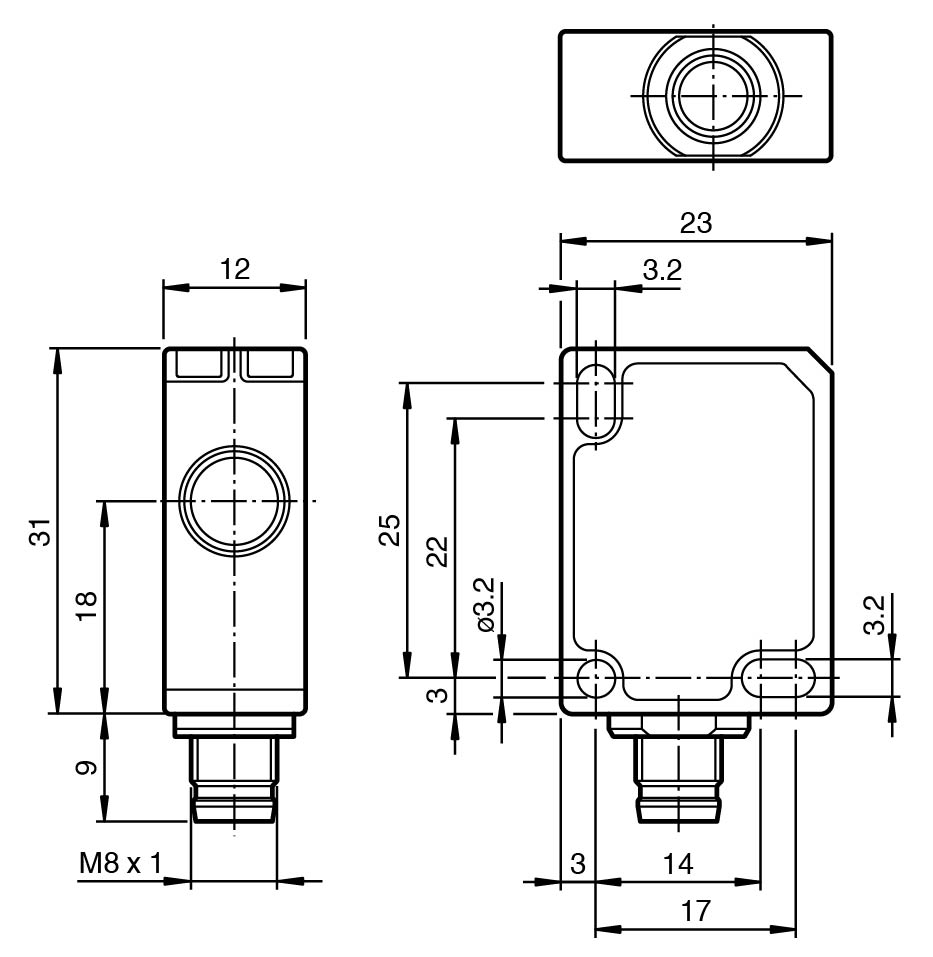

| 尺寸 | 尺寸 |
| 高度31 mm宽度12 mm长度23 mm | 高度31 mm宽度12 mm长度23 mm |
| 外壳 | 聚碳酸酯 |
| 换能器 | 环氧树脂/空心玻璃球混合物；聚氨酯泡沫 |
| 高度 | 31 mm |
| 宽度 | 12 mm |
| 长度 | 23 mm |
