UB400-F77-E0-2M

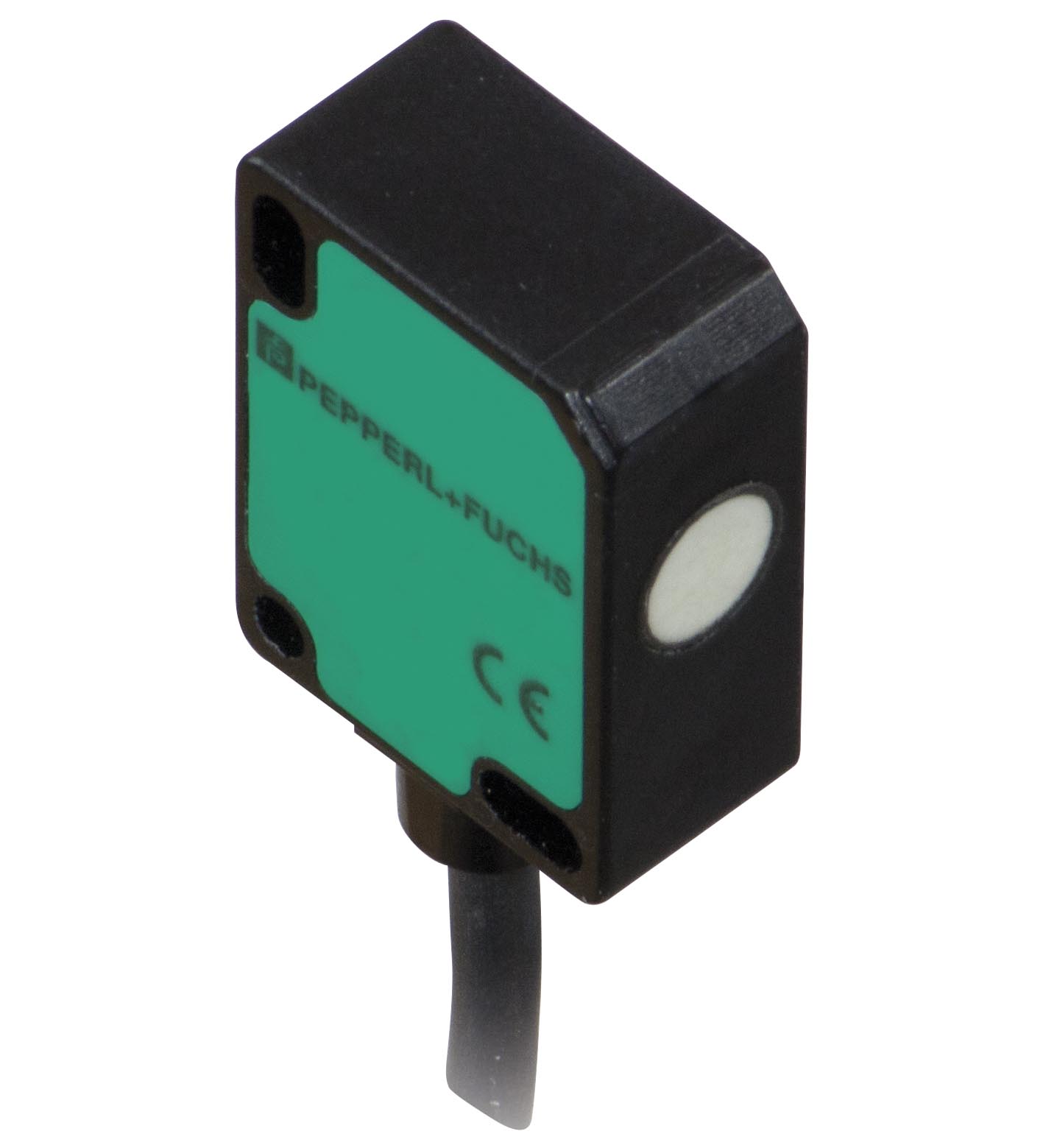

UB400-F77-E0-2M 超声波直接检测传感器

订货号: 70192439
产品分类: 漫反射型传感器和反射板型传感器

超声波直接检测传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

感应范围	25 ... 400 mm
调整范围	40 ... 400 mm
死区	0 ... 25 mm
标准目标板	20 mm x 20 mm
换能器频率	大约 300 kHz
响应延迟	≤ 75 ms
允许的缆线长度	最大 300 m
黄色 LED	开关状态和闪烁：示教
额定工作电压	24 V DC
工作电压	20 ... 30 V DC ，纹波 10 %SS ; 12 ... 20 V DC 灵敏度降至 90%
空载电流	≤ 20 mA
可用前的时间延迟	≤ 150 ms
输入类型	1 路程序输入
电平	低电平 : 0 ... 0,7 V （示教激活）高电平 : UB 或开路输入（示教未激活）
输入阻抗	16 kΩ
脉冲长度	≥ 3 s
输出类型	1 路开关输出，NPN，常开
额定工作电流	200 mA ，短路/过载保护
电压降	≤ 2 V
重复精度	± 1 mm
开关频率	5 Hz
范围迟滞	类型 4 mm
断态电流	≤ 0,01 mA
温度影响	0,17 %/K
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
UL 认证	cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
耐冲击性	30 g ， 11 ms 周期
抗振性	10 ... 55 Hz ，振幅± 1 mm
连接类型	电缆
防护等级	IP67
材料	材料
外壳聚碳酸酯换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫	外壳聚碳酸酯换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫
电缆	电缆
连接组件柔性导线，细软铜线导线端箍无电缆直径3,9 mm ± 0,1 mm弯曲半径> 10 x 缆线直径材料PUR颜色黑色芯数4线芯横截面积0,19 mm2长度L2 m	连接组件柔性导线，细软铜线导线端箍无电缆直径3,9 mm ± 0,1 mm弯曲半径> 10 x 缆线直径材料PUR颜色黑色芯数4线芯横截面积0,19 mm2长度L2 m
安装位置	任何位置
质量	51 g
紧固螺丝的紧固扭矩	最大 0,2 Nm

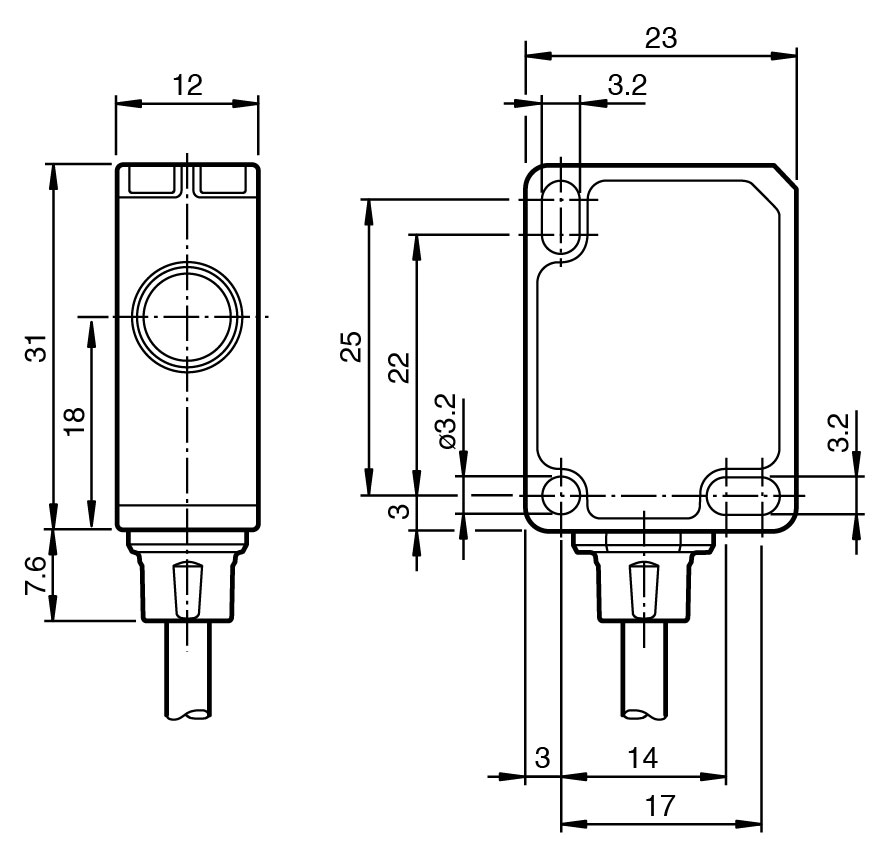

尺寸	尺寸
高度31 mm宽度12 mm长度23 mm	高度31 mm宽度12 mm长度23 mm
外壳	聚碳酸酯
换能器	环氧树脂/空心玻璃球混合物；聚氨酯泡沫
连接组件	柔性导线，细软铜线
导线端箍	无
电缆直径	3,9 mm ± 0,1 mm
弯曲半径	> 10 x 缆线直径
材料	PUR
颜色	黑色
芯数	4
线芯横截面积	0,19 mm2
长度	2 m
高度	31 mm
宽度	12 mm
长度	23 mm
输出	开关点： 400 mm
