倍加福

UB4000-30GM-H3-4DT04

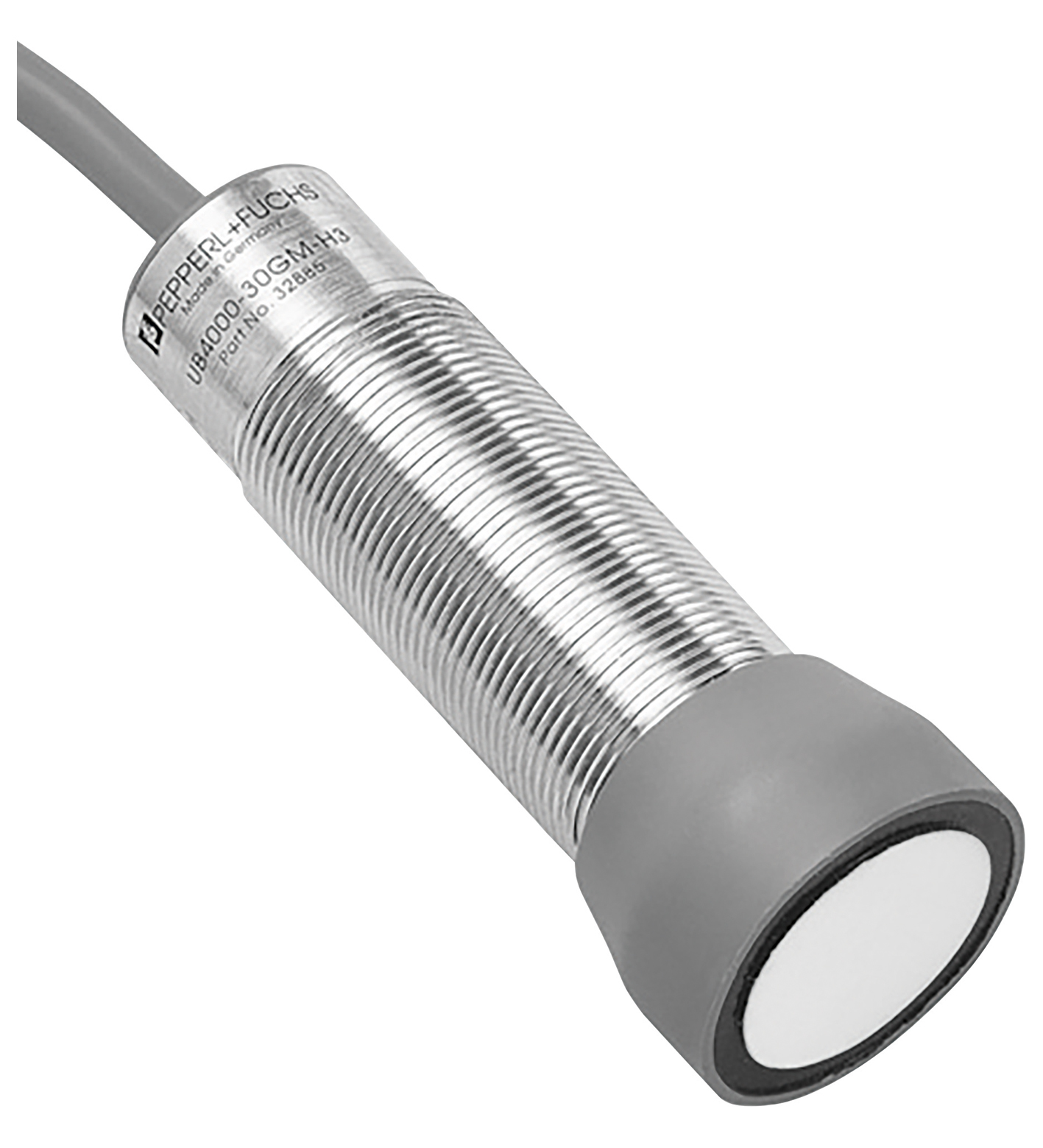

UB4000-30GM-H3-4DT04 超声波传感器

订货号: 911811
产品分类: 漫反射型传感器和反射板型传感器

单头系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

感应范围	200 ... 4000 mm
调整范围	240 ... 4000 mm
死区	0 ... 200 mm 1)
标准目标板	100 mm x 100 mm
换能器频率	大约 85 kHz
工作电压	10 ... 30 V DC ，纹波 10 %SS
空载电流	≤ 30 mA

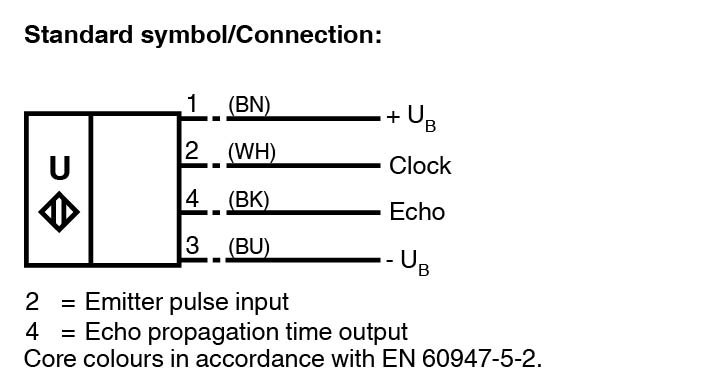

输入类型	用于发射器脉冲的 1 路脉冲输入（时钟）0 电平（激活）：< 5 V (UB > 15 V)1 电平（未激活）：> 10 V ...+UB (UB > 15 V)0 电平（激活）：< 1/3 UB (10 V < UB < 15 V)1 电平（未激活）：> 2/3 UB ...+UB (10 V < UB < 15 V)
脉冲长度	40 ...600 µs（典型值 500 µs）2)
脉冲长度	≥ 50 x 脉冲长度
阻抗	10 kOhm 内部连接至 +UB
输出类型	1 路脉冲输出，对应回波传输时间，短路保护集电极开路 PNP，带下拉电阻 = 22 kOhm电平 0（无回波）：-UB电平 1（检测到回波）：≥ (+UB-2 V)
额定工作电流	15 mA ，短路/过载保护
温度影响	回波传输时间： 0,17 % / K
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
UL 认证	UL 认证，一般用途， 2 类电源
环境温度	-25 ... 85 °C (-13 ... 185 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
防护等级	IP67
连接	Deutsch 连接器，4 针 DT-04-4P，配备 300 mm (1 ft) 缆线
材料	材料
外壳不锈钢 (1.4305 / AISI 303)PBT 塑料零件换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫	外壳不锈钢 (1.4305 / AISI 303)PBT 塑料零件换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫
连接器	连接器
连接组件Deutsch 外壳 DT04-4P-C015 针脚（公头） - 1060-16-0622 楔形：W4P 启动： DT4P-BT	连接组件Deutsch 外壳 DT04-4P-C015 针脚（公头） - 1060-16-0622 楔形：W4P 启动： DT4P-BT
电缆	电缆
长度L300 mm	长度L300 mm
质量	210 g

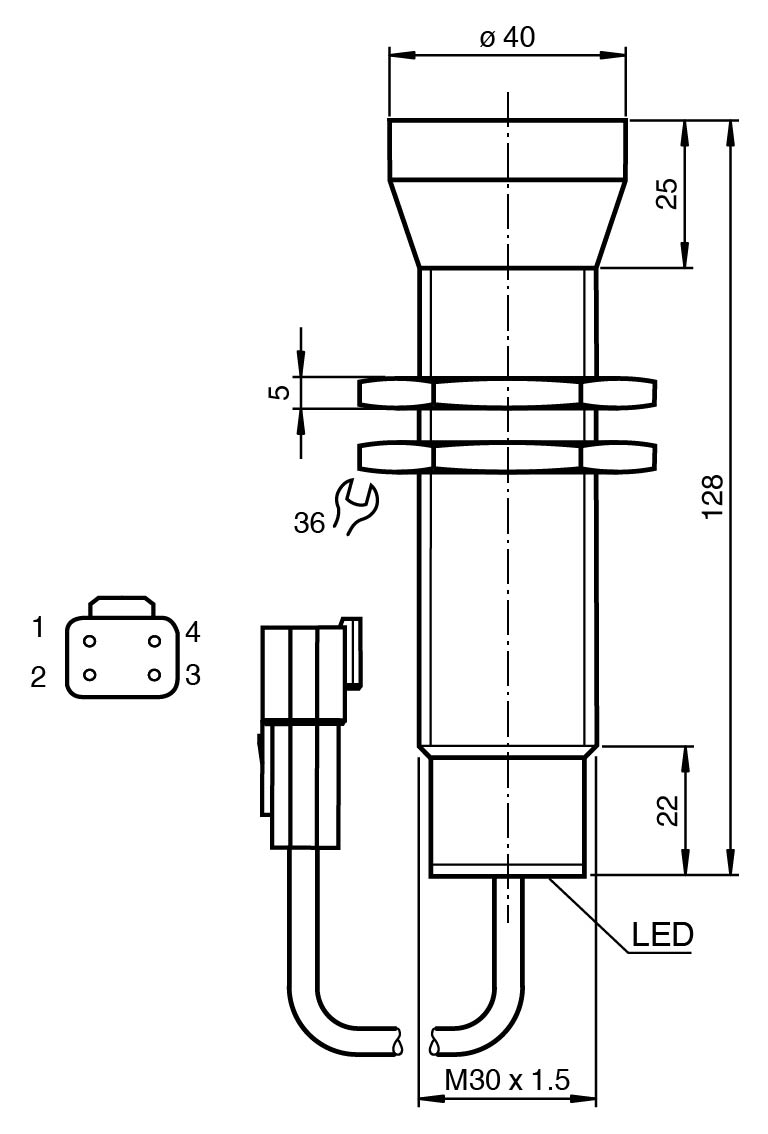

尺寸	尺寸
长度128 mm直径40 mm	长度128 mm直径40 mm
外壳	不锈钢 (1.4305 / AISI 303)PBT 塑料零件
换能器	环氧树脂/空心玻璃球混合物；聚氨酯泡沫
连接组件	Deutsch 外壳 DT04-4P-C015 针脚（公头） - 1060-16-0622 楔形：W4P 启动： DT4P-BT
长度	300 mm
长度	128 mm
直径	40 mm
