UB500-18GM75-E6-V15

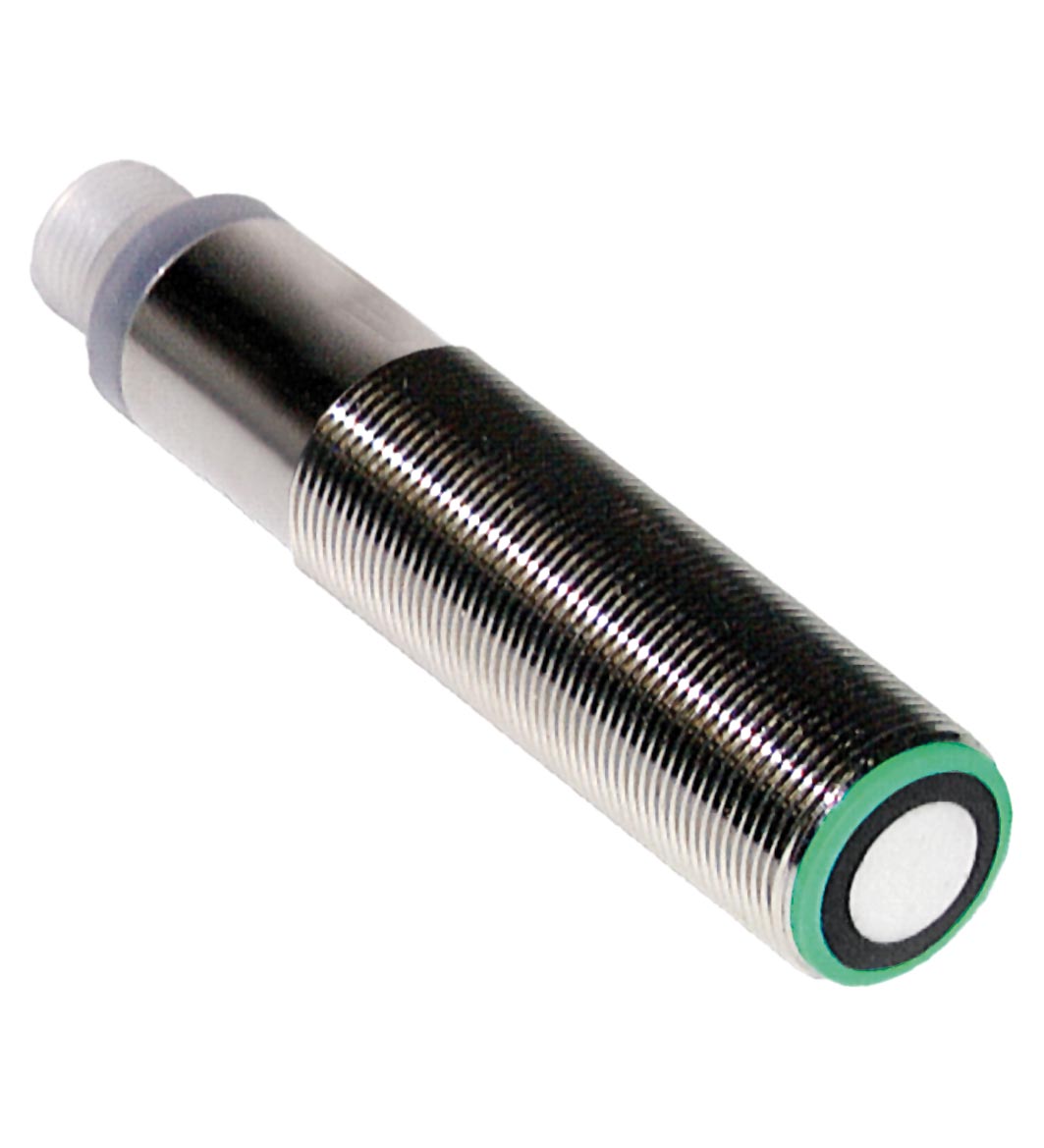

UB500-18GM75-E6-V15 超声波传感器

订货号: 130228
产品分类: 加载技术

单头系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

感应范围	30 ... 500 mm
调整范围	50 ... 500 mm
死区	0 ... 30 mm
标准目标板	100 mm x 100 mm
换能器频率	大约 380 kHz
响应延迟	大约 50 ms
黄色 LED	开关状态指示闪烁：程序功能检测到物体
红色 LED	“错误”，物体不确定在程序功能中：未检测到物体
工作电压	10 ... 30 V DC ，纹波 10 %SS
空载电流	≤ 50 mA
输入类型	1 路程序输入，工作范围 1：-UB ...+1 V，工作范围 2：+4 V ...+UB输入阻抗：> 4.7 kΩ；程序脉冲：≥ 1 s
输出类型	2 路开关输出，PNP，常开/常闭，可编程
额定工作电流	2 x 100 mA ，短路/过载保护
电压降	≤ 3 V
重复精度	≤ 1 %
开关频率	最大 8 Hz
范围迟滞	设定工作距离的 1%
温度影响	± 1,5 % 满量程值
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
UL 认证	cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)

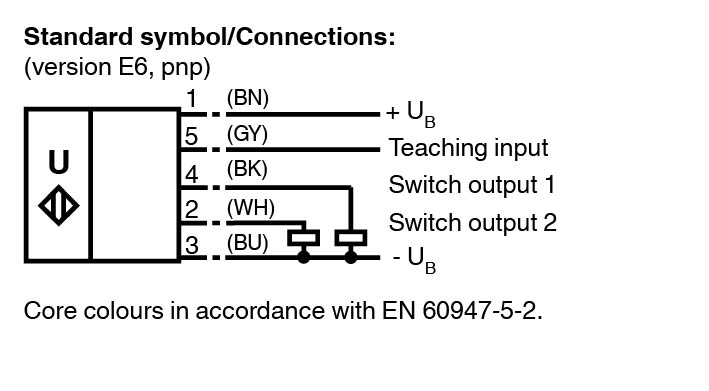

连接类型	连接器插头 M12 x 1 ， 5 针
防护等级	IP67
材料	材料
外壳黄铜，镀镍换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT	外壳黄铜，镀镍换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT
质量	60 g

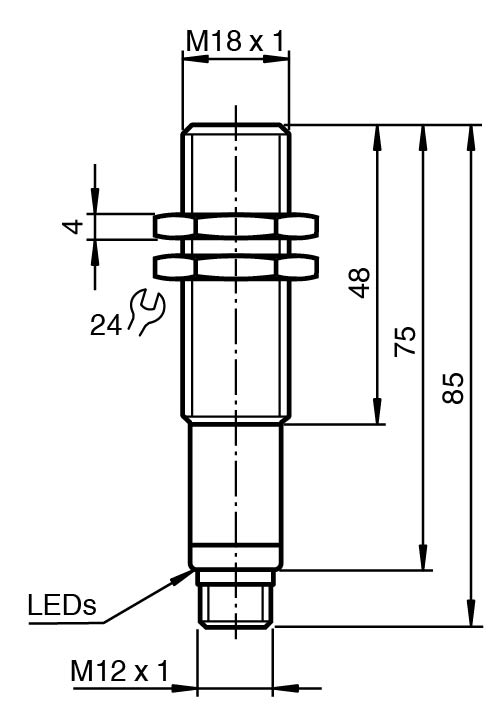

尺寸	尺寸
长度85 mm直径18 mm	长度85 mm直径18 mm
外壳	黄铜，镀镍
换能器	环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT
长度	85 mm
直径	18 mm
输出 1	开关点： 50 mm 输出功能：开关点操作模式输出特性：常开触点
输出 2	开关点： 500 mm 输出功能：开关点操作模式输出特性：常开触点
光束宽度	宽
