UB500-18GM75-I-V15

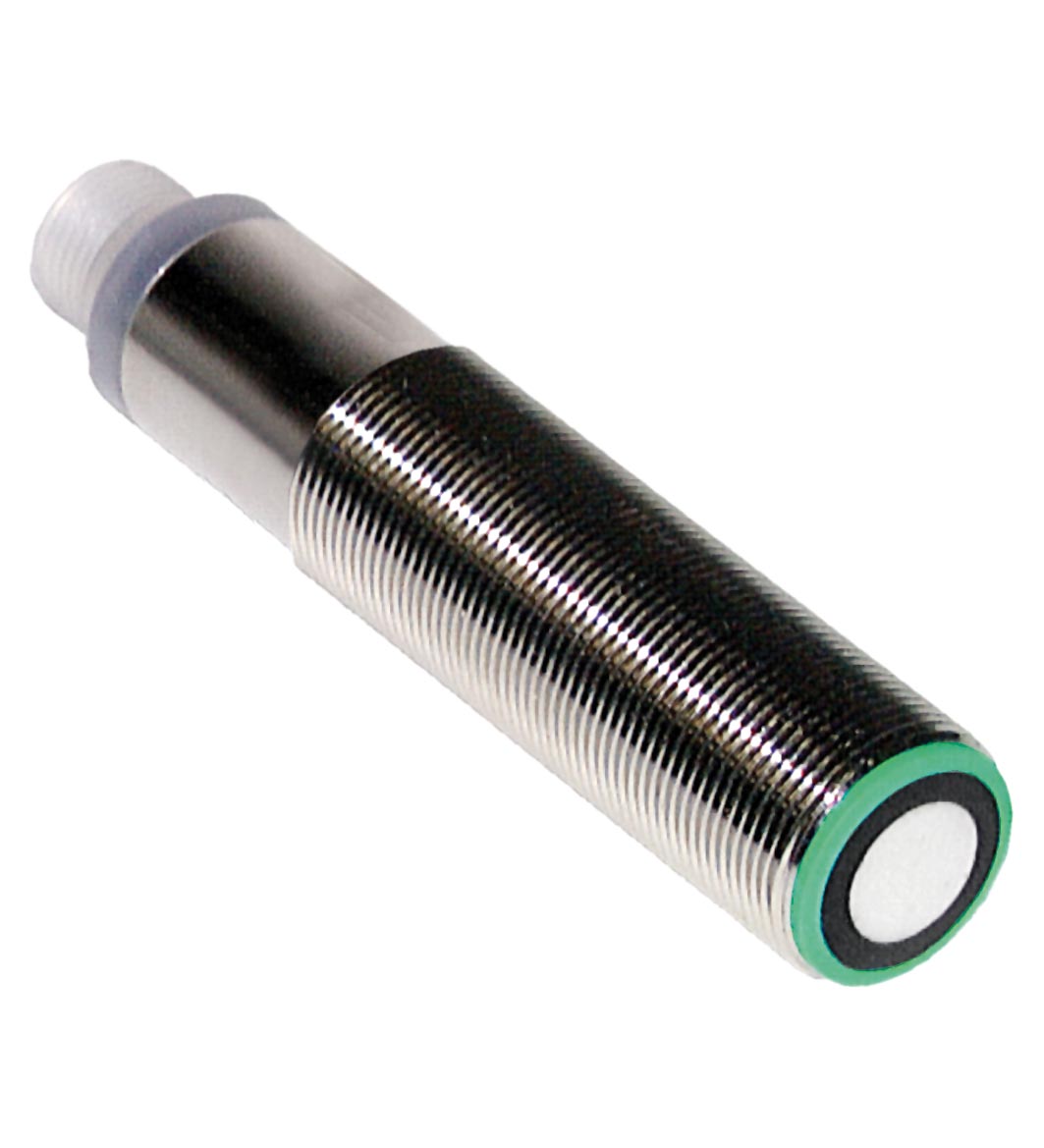

UB500-18GM75-I-V15 超声波传感器

订货号: 133054
产品分类: 加载技术

单头系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

感应范围	30 ... 500 mm
调整范围	50 ... 500 mm
死区	0 ... 30 mm
标准目标板	100 mm x 100 mm
换能器频率	大约 380 kHz
响应延迟	大约 50 ms
黄色 LED	黄色常亮：物体在评估范围内黄色闪烁：程序功能，检测到物体
红色 LED	红色常亮：错误红色闪烁：程序功能，未检测到物体
工作电压	10 ... 30 V DC ，纹波 10 %SS
空载电流	≤ 45 mA
同步	1 个同步连接，双向0 电平：-UB...+1 V1 电平：+4 V...+UB输入阻抗：> 12 kΩ同步脉冲：≥ 100 µs，同步脉冲间歇时间：≥ 2 ms
同步频率	同步频率
共模操作max. 95 Hz多路转换操作≤ 95 Hz / n, n = 传感器的数量，n ≤ 5	共模操作max. 95 Hz多路转换操作≤ 95 Hz / n, n = 传感器的数量，n ≤ 5
共模操作	max. 95 Hz
多路转换操作	≤ 95 Hz / n, n = 传感器的数量，n ≤ 5
输入类型	1 路程序输入评估下限 A1：-UB ...+1 V，评估上限 A2：+4 V ...+UB输入阻抗：> 4.7 kΩ，脉冲持续时间：≥ 1 s
输出类型	1 路模拟量输出 4 ...20 mA
分辨率	0,13 mm 对于最大检测范围
特性曲线的偏差	± 1 % 满量程值
重复精度	± 0,1 % 满量程值
负载阻抗	0 ...300 Ohm
温度影响	± 1,5 % 满量程值
符合标准	符合标准
标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003	标准EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003
标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003
UL 认证	cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)

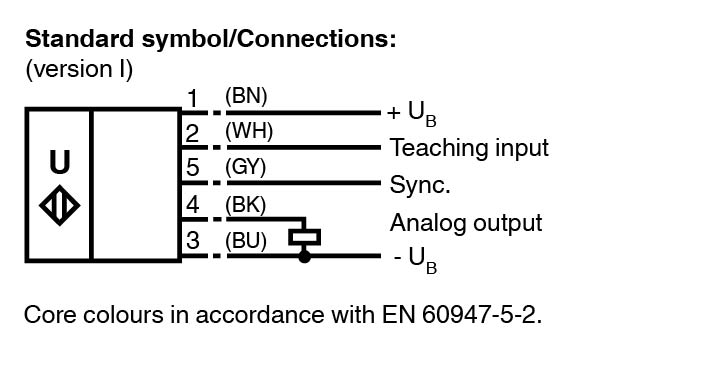

连接类型	连接器插头 M12 x 1 ， 5 针
防护等级	IP67
材料	材料
外壳黄铜，镀镍换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT	外壳黄铜，镀镍换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT
质量	60 g

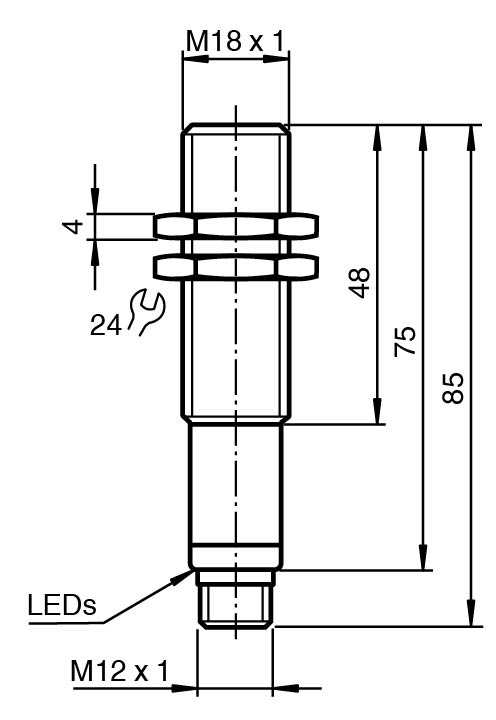

尺寸	尺寸
长度85 mm直径18 mm	长度85 mm直径18 mm
外壳	黄铜，镀镍
换能器	环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT
长度	85 mm
直径	18 mm
输出	评估极限 A1： 50 mm 评估极限 A2： 500 mm 输出功能：上升斜坡
光束宽度	宽
